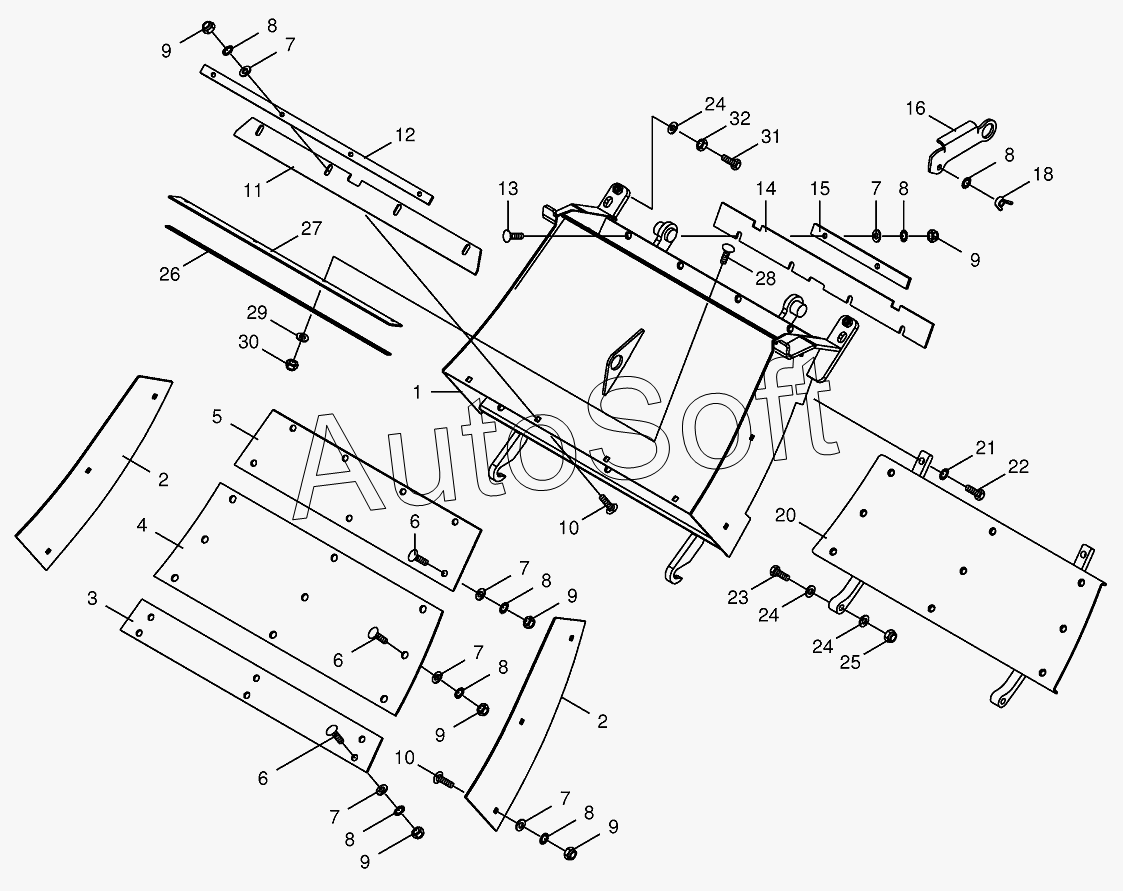

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Grass channel-spring-mounted
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
11
12
13
14
15
16
18
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Grass slot trail | |
| 2 | 2***0 | Wearing plate-lateral | |
| 3 | 2***0 | Wearing plate | |
| 3 | 2***0 | Wearing plate-HD optional | |
| 4 | 2***0 | Wearing plate | |
| 4 | 2***0 | Wearing plate-HD optional | |
| 5 | 2***0 | Wearing plate | |
| 5 | 2***0 | Wearing plate-HD optional | |
| 6 | 9***0 | Countersunkscrew | |
| 7 | 0***0 | Washer | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***1 | Coach bolt | |
| 11 | 2***0 | Sealing rubber | |
| 12 | 2***0 | Cover plate | |
| 13 | 0***0 | Countersunkscrew | |
| 14 | 2***0 | Sealing rubber | |
| 15 | 0***2 | Support bar | |
| 16 | 2***0 | Crane splice | |
| 18 | 0***1 | Nut | |
| 20 | 2***0 | Cover | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***2 | Hex head bolt | |
| 24 | 0***1 | Washer | |
| 25 | 0***0 | Locknut | |
| 26 | 2***0 | Clamping strap | |
| 27 | 2***0 | Sealing rubber | |
| 28 | 0***1 | Coach bolt | |
| 29 | 0***1 | Washer | |
| 30 | 0***1 | Locknut | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***0 | Hex nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
