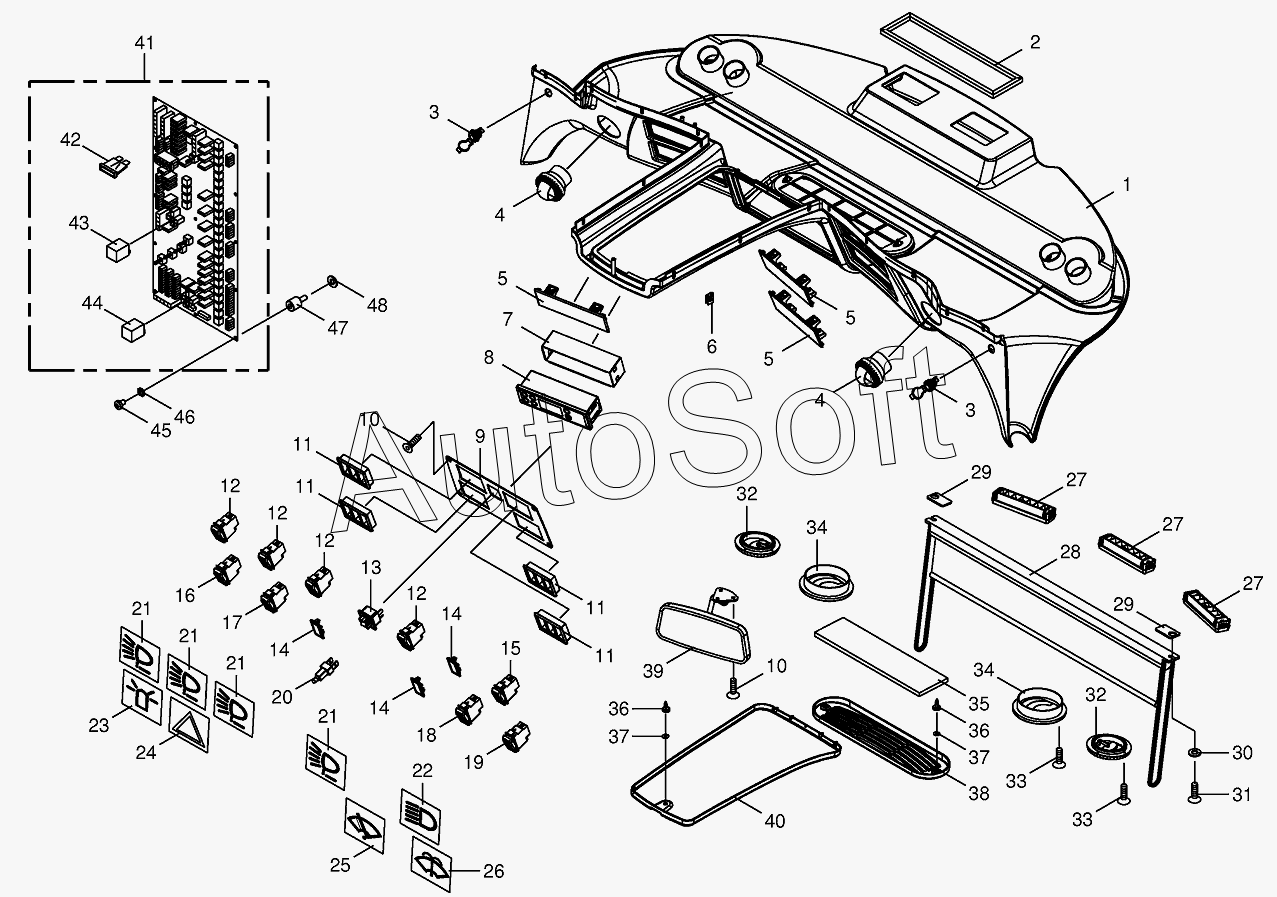

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Cab-control panel (roof)/circuit board
1
2
3
3
4
4
5
5
5
6
7
8
9
10
10
11
11
11
11
12
12
12
12
13
14
14
14
15
16
17
18
19
20
21
21
21
21
22
23
24
25
26
27
27
27
28
29
29
30
31
32
32
33
33
34
34
35
36
36
37
37
38
39
40
41
42
42
42
42
42
42
42
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Roof console-front | |
| 2 | 2***0 | Gasket | |
| 3 | 0***0 | Built-in socket-2-pole | |
| 4 | 2***0 | Round nozzle | |
| 5 | 0***0 | Blind cover | |
| 6 | 2***0 | Sheet nut | |
| 7 | 0***0 | Frame for radio cut-out | |
| 8 | 2***0 | Control unit | |
| 9 | 2***0 | Switch plate | |
| 10 | 2***0 | Fillister head screw | |
| 11 | 0***0 | Frame | |
| 12 | 0***0 | Switch-ON- OFF | |
| 13 | 0***0 | Mirror switch | |
| 14 | 0***0 | Cover | |
| 15 | 0***0 | Combi-switch | |
| 16 | 0***0 | Switch-ON- OFF | |
| 17 | 0***0 | Switch-warning lights | |
| 18 | 0***0 | Combi-switch | |
| 19 | 0***0 | Switch | |
| 20 | 0***0 | Lamp socket with bulb | |
| 21 | 0***0 | Switch symbol | |
| 22 | 0***0 | Switch symbol-green | |
| 23 | 0***0 | Switch symbol-yellow | |
| 24 | 0***0 | Switch symbol-red | |
| 25 | 0***0 | Switch symbol | |
| 26 | 0***0 | Switch symbol | |
| 27 | 2***0 | Air grating | |
| 28 | 2***0 | Blind-lateral | |
| 29 | 2***0 | Plate | |
| 30 | 0***1 | Washer | |
| 31 | 2***0 | Fillister head screw | |
| 32 | 0***0 | Air outlet | |
| 33 | 0***0 | Slotted pan head screw | |
| 34 | 2***0 | Round nozzle | |
| 35 | 2***0 | Filter mat | |
| 36 | 2***0 | Quarter-turn lock | |
| 37 | 2***0 | Grommet | |
| 38 | 2***0 | Cover | |
| 39 | 0***0 | In-cab mirrow | |
| 40 | 2***0 | Service hatch | |
| 41 | 2***1 | Circuit board-Cab | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 43 | 0***0 | Relay-safety plate assembled | |
| 44 | 0***0 | Time control unit | |
| 45 | 2***0 | Fillister head screw | |
| 46 | 0***0 | Toothwasher | |
| 47 | 2***0 | Oscillation absorber | |
| 48 | 0***0 | Washer |
