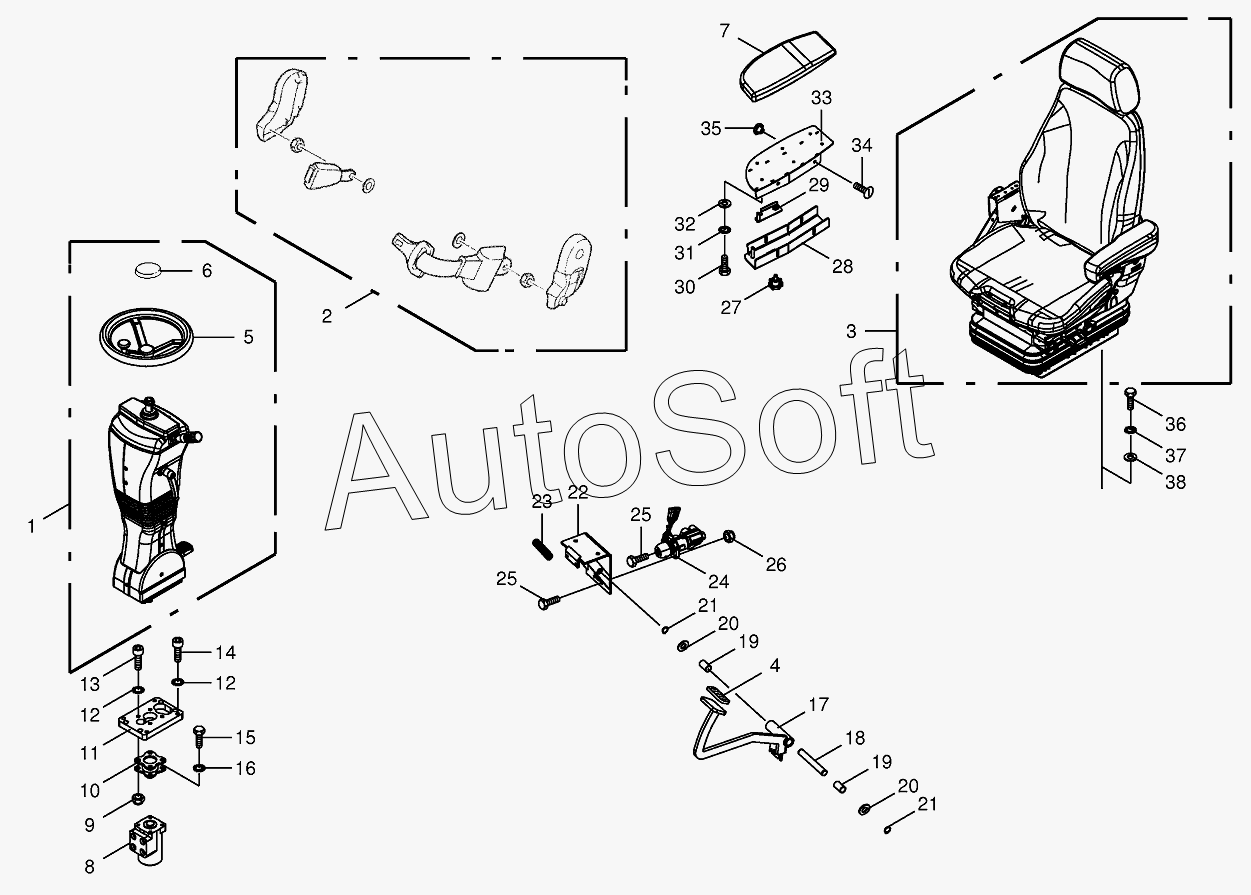

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Steering columm
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270067260 | 2***0 | Kit pilot lamp-indicator | |
| 270067270 | 2***0 | Kit pilot lamp-green neutral | |
| 270067280 | 2***0 | Kit pilot lamp-full beam | |
| 270078960 | 2***0 | Dust protection cap | |
| 1 | 2***0 | Steering column | |
| 2 | 2***0 | Seatbelt-optional | |
| 3 | 2***0 | Driver's seat | |
| 4 | 0***0 | Pedal guard | |
| 5 | 0***0 | Steering wheel | |
| 6 | 0***1 | Cover cap | |
| 7 | 2***0 | Plating | |
| 8 | 2***0 | Steering valve | |
| 9 | 0***0 | Locknut | |
| 10 | 0***0 | Steering valve adapter | |
| 11 | 0***0 | Rubber sheet-steering valve | |
| 12 | 0***0 | Detent edged washer | |
| 13 | 0***0 | Allen screw | |
| 14 | 0***1 | Allen screw | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 2***0 | Brake pedal | |
| 18 | 0***0 | Shaft | |
| 19 | 0***0 | Bearing bush | |
| 20 | 0***2 | Washer | |
| 21 | 0***1 | Circlip | |
| 22 | 2***0 | Support | |
| 23 | 0***1 | Tension spring | |
| 24 | 2***1 | Brake valve | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Locknut | |
| 27 | 9***0 | Star knob screw | |
| 28 | 2***0 | Bottom part | |
| 29 | 2***0 | Adjustment | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 9***0 | Detent edged washer | |
| 32 | 0***1 | Washer | |
| 33 | 2***0 | Retainer | |
| 34 | 2***0 | Coach bolt | |
| 35 | 2***0 | Star knob nut | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Washer |
