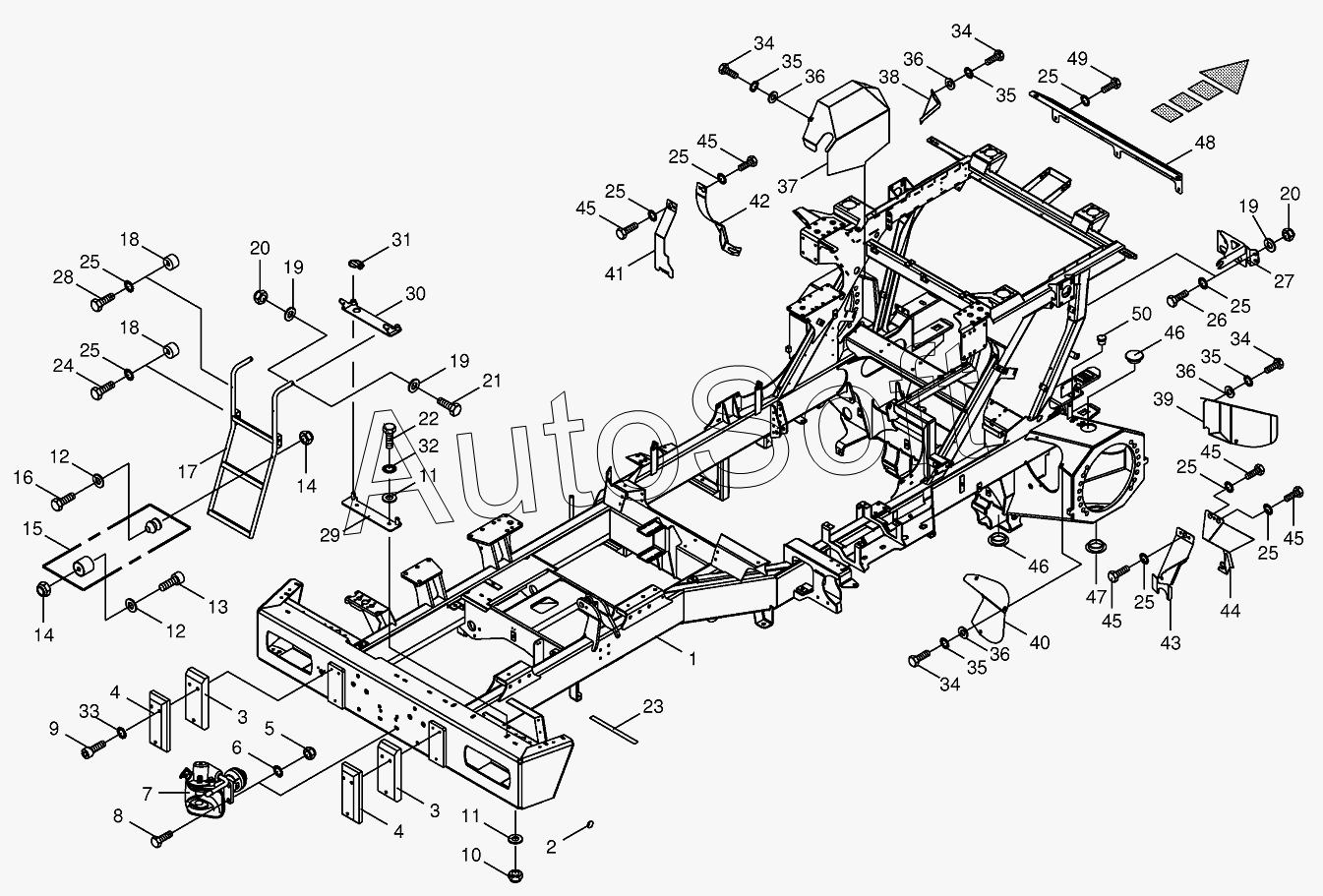

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Frame/trailer hitch/ascending ladder
39
27
28
29
30
31
32
33
34
34
34
34
35
35
35
35
36
36
36
36
37
38
26
40
41
42
43
44
45
45
45
45
45
46
46
47
48
49
50
14
14
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
1
15
16
17
18
18
19
19
19
20
20
21
22
23
24
25
25
25
25
25
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Main frame | |
| 2 | 0***0 | Housing foot | |
| 3 | 2***0 | Reflection loss or gain | |
| 4 | 0***0 | Rubber pad | |
| 5 | 0***0 | Locknut | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 2***0 | Trailer hitch | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***1 | Allen screw | |
| 10 | 0***0 | Locknut | |
| 11 | 0***0 | Washer | |
| 12 | 0***1 | Washer | |
| 13 | 0***1 | Allen screw | |
| 14 | 0***1 | Locknut | |
| 15 | 0***1 | Clamp and buffer | |
| 16 | 0***1 | Hex head bolt | |
| 17 | 2***1 | Ladder-back | |
| 18 | 2***0 | Rubber pad | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Locking tab | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 2***0 | Clutch support | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 2***0 | Mounting strap | |
| 30 | 2***0 | Supporting angle | |
| 31 | 0***1 | Linch pin | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | Detent edged washer | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Washer | |
| 37 | 2***1 | Cover plate -left | |
| 38 | 2***0 | Cover plate -left front | |
| 39 | 2***1 | Cover plate -right front | |
| 40 | 2***1 | Cover plate -back right | |
| 41 | 2***0 | Plate-back left | |
| 42 | 2***0 | Plate-inside left | |
| 43 | 2***1 | Guard-back right | |
| 44 | 2***0 | Plate-inside right | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 2***0 | End cap | |
| 47 | 2***0 | End cap | |
| 48 | 2***0 | 1ntermediate housing | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 2***0 | Ribbed plug |
