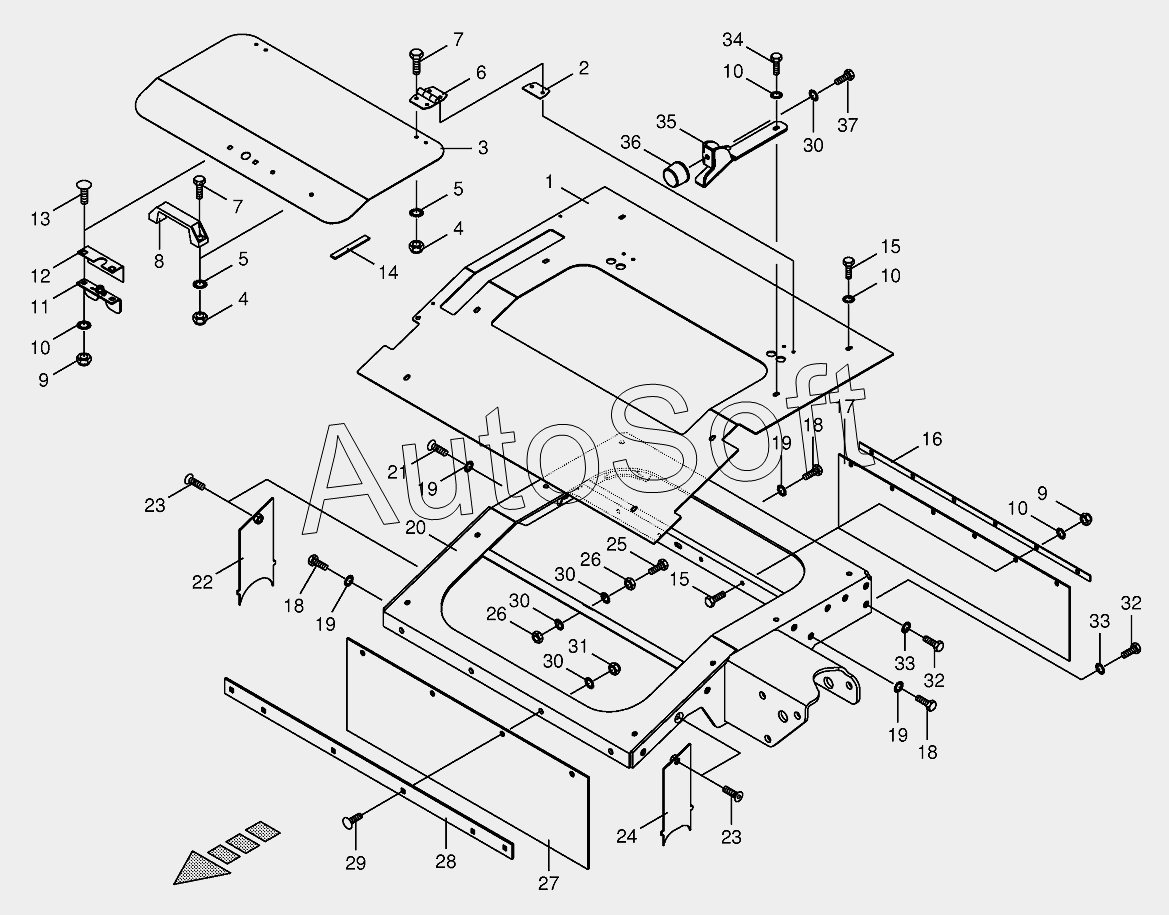

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Cover-Feeder Housing
/8.gif)
30
30
30
30
21
22
23
23
24
25
26
26
27
28
29
29
20
31
32
32
32
33
33
34
35
35
36
37
11
2
3
4
4
5
5
6
7
7
8
9
9
10
10
10
10
1
12
13
14
15
15
16
17
18
18
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Roof | |
| 2 | 2***0 | Spacer plate | |
| 3 | 2***0 | Maintenance door | |
| 4 | 0***1 | Locknut | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 2***0 | Hinge | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Hand grip | |
| 9 | 0***0 | Locknut | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***1 | Gate lock | |
| 12 | 0***0 | Angle | |
| 13 | 0***2 | Coach bolt | |
| 14 | 0***0 | Sealing strip-Id.-no.= 1m | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Clamping strap | |
| 17 | 0***0 | Rubber cover | |
| 18 | 0***0 | Hex head bolt | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 2***0 | Cover | |
| 21 | 9***0 | Fillister head screw | |
| 22 | 2***0 | Slot cover-right | |
| 23 | 0***2 | Countersunkscrew | |
| 24 | 2***0 | Slot cover-left | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Hex nut | |
| 27 | 0***1 | Rubber cover | |
| 28 | 2***0 | Strut | |
| 29 | 0***1 | Coach bolt | |
| 29 | 0***1 | Coach bolt | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Locknut | |
| 32 | 0***1 | Hex head bolt | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 2***0 | Limit stop | |
| 35 | 2***0 | Limit stop | |
| 36 | 2***0 | Rubber pad | |
| 37 | 0***0 | Hex head bolt |
