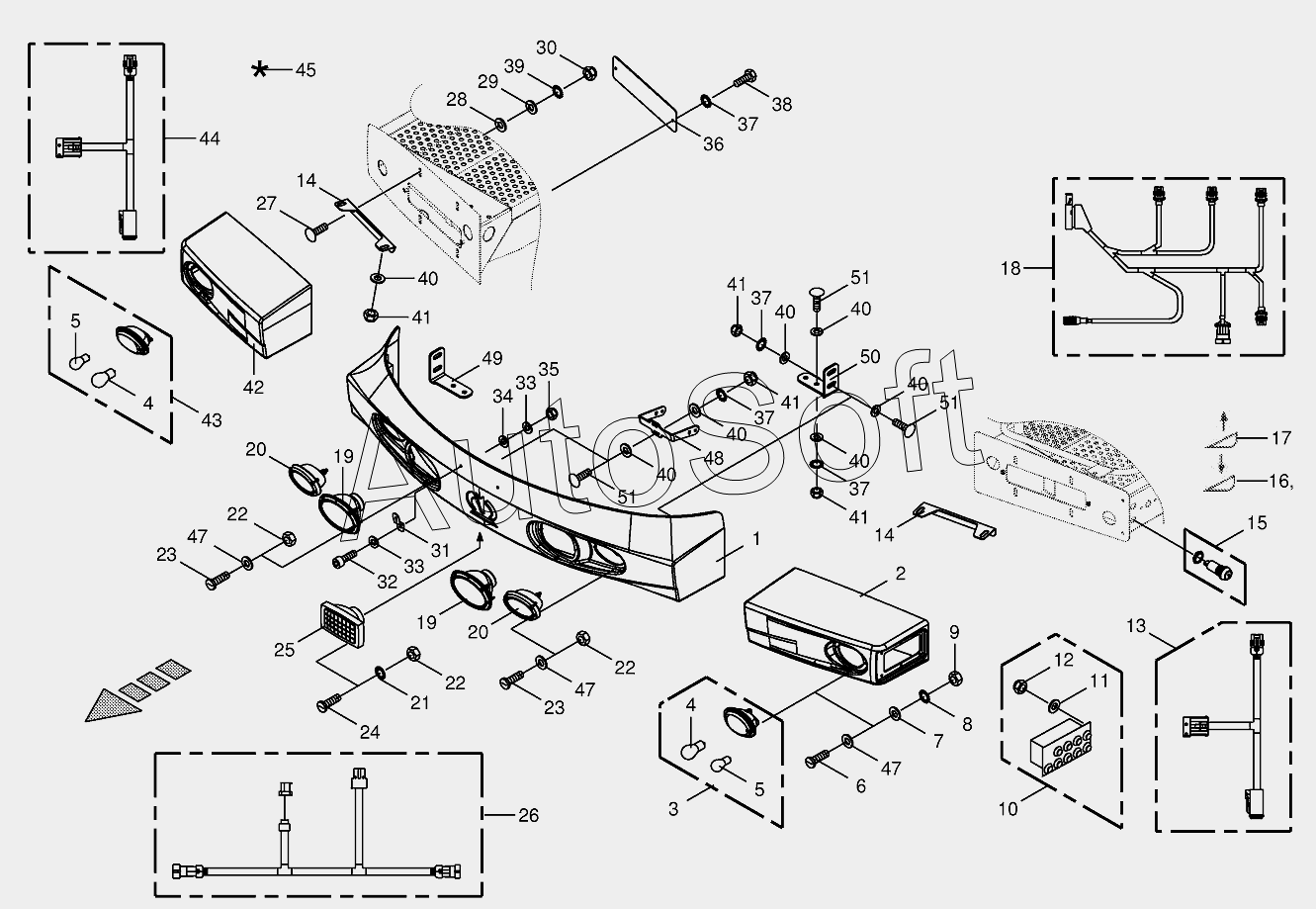

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Front panel/Headlight
/96.gif)
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
20
21
22
22
22
23
23
23
24
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
37
37
37
38
39
40
40
40
40
40
40
40
41
41
41
41
42
43
44
45
47
47
47
48
49
50
51
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009246880 | 0***0 | Bulb | |
| 009246880 | 0***0 | Bulb | |
| 009247140 | 0***0 | Bulb | |
| 200832660 | 2***0 | Protective cap, HS | |
| 202209340 | 2***0 | Front orifice centre | |
| 1 | 2***1 | Front guard-middle | |
| 2 | 2***1 | Front guard-left | |
| 3 | 2***0 | Flashing light with side light-left | |
| 4 | 0***0 | Singel filament buld | |
| 5 | 0***0 | Singel filament buld | |
| 6 | 9***0 | Allen screw | |
| 7 | 0***1 | Washer | |
| 8 | 0***0 | Spring washer | |
| 9 | 0***1 | Hex nut | |
| 10 | 2***0 | Hand operation | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Locknut | |
| 13 | 2***0 | Wiring harness-left | |
| 14 | 2***0 | Carrier | |
| 15 | 0***0 | Feeler-yellow | |
| 16 | 0***0 | Tag-lower lifting gear | |
| 17 | 0***0 | Tag-lift lifting gear | |
| 18 | 0***1 | Wiring harness-hand operation | |
| 19 | 2***0 | Headlight | |
| 20 | 2***0 | Work light | |
| 21 | 0***0 | Spring washer | |
| 22 | 0***1 | Hex nut | |
| 23 | 9***0 | Allen screw | |
| 23 | 9***0 | Allen screw | |
| 24 | 0***1 | Allen screw | |
| 25 | 0***0 | Work light | |
| 26 | 2***2 | Cable harness lamp carrier centre | |
| 27 | 0***1 | Coach bolt | |
| 28 | 0***2 | Washer | |
| 29 | 0***0 | Washer | |
| 30 | 0***0 | Locknut | |
| 31 | 2***0 | Registration plate retainer | |
| 31 | 2***0 | Registration plate support | |
| 32 | 9***0 | Cheese head screw int. heх. М6 х25 | |
| 33 | 9***0 | Disc 6.4 Х 18 Х 1.6 | |
| 34 | 0***0 | Washer | |
| 35 | 9***0 | Locknut М6 ZLO | |
| 36 | 0***2 | Cover | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Detent edged washer | |
| 40 | 0***0 | Washer | |
| 41 | 0***0 | Locknut | |
| 42 | 2***0 | Front guard-right | |
| 43 | 2***0 | Flashing light with side light-right | |
| 44 | 2***0 | Wiring harness-right | |
| 45 | 0***0 | Repairing set for plastics- beige | |
| 47 | 9***0 | Disc 4.3 х 9 х 0.8 ZLO | |
| 48 | 2***0 | Front guard support-middle | |
| 49 | 2***0 | Front guard support-right | |
| 50 | 2***0 | Front guard support-left | |
| 51 | 0***2 | Coach bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
