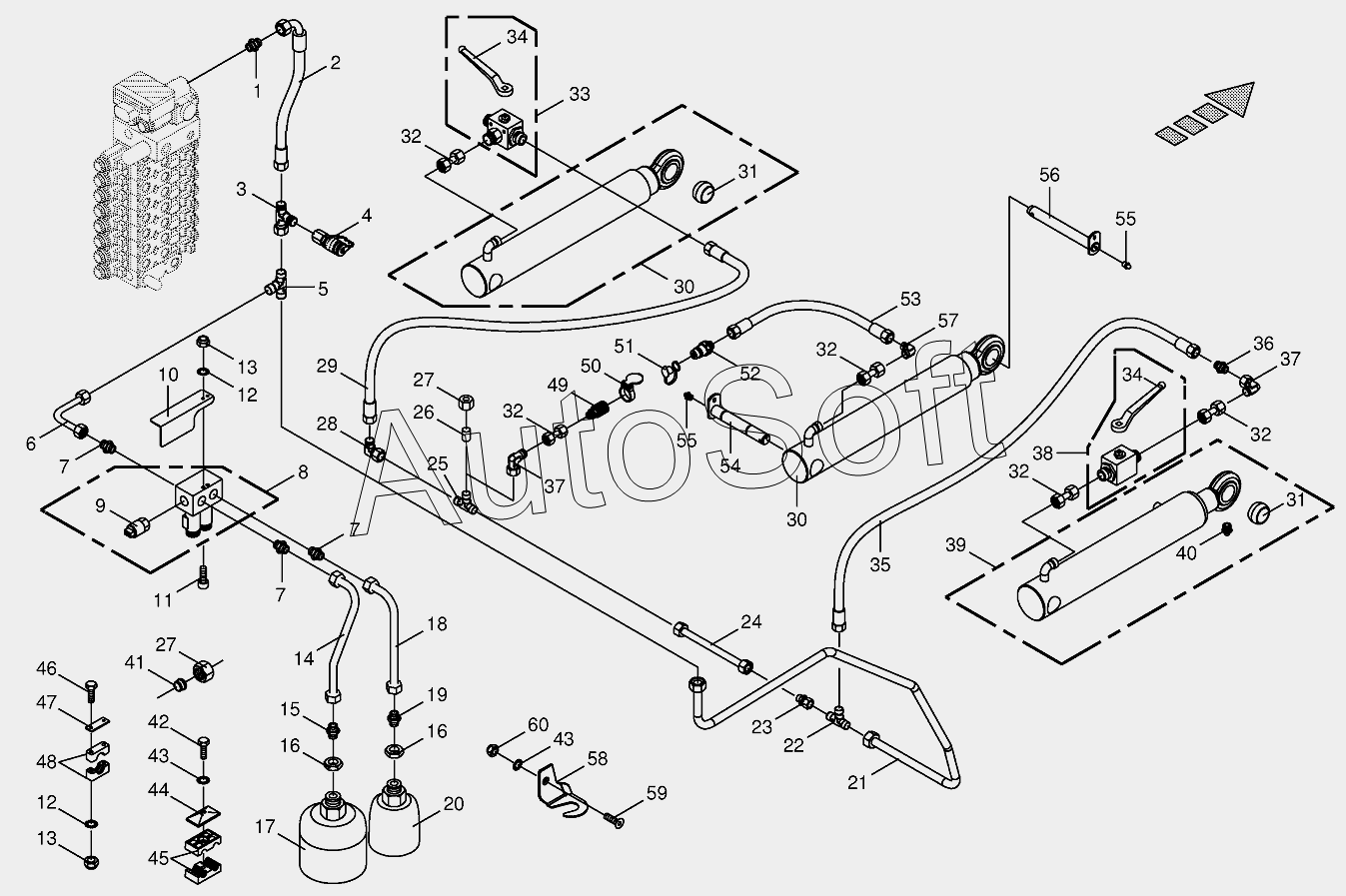

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Hydraulics-lift
/125.gif)
1
2
3
4
5
6
7
7
7
8
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
31
32
32
32
32
32
33
34
34
35
36
37
37
38
39
40
41
41
42
42
43
43
44
45
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187014 | 0***4 | Gasket set | |
| 009211820 | 0***0 | Nozzle disc cap | |
| 270096230 | 2***0 | Sealing set | |
| 1 | 0***1 | Male connector | |
| 2 | 2***0 | High pressure hose line | |
| 3 | 0***0 | Adjustable L connection | |
| 4 | 0***0 | Connector f.mini-test equipm. | |
| 5 | 0***0 | T-connector | |
| 6 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 7 | 0***0 | Male connector | |
| 8 | 2***1 | Hubwerkspeicherzuschaltblock | |
| 9 | 0***1 | Lifting gear | |
| 10 | 2***0 | Guard plate | |
| 11 | 0***0 | Allen screw | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***1 | Locknut | |
| 14 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 15 | 0***2 | Male connector | |
| 16 | 0***1 | Hex nut-low form | |
| 17 | 0***0 | Pressure accumulator | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 0***0 | Male connector | |
| 20 | 0***0 | Pressure accumulator | |
| 21 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 22 | 0***0 | T-reduction | |
| 23 | 0***0 | Reducer fitting | |
| 24 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 25 | 0***1 | T-connector | |
| 26 | 0***0 | Locking cone w. O-ring | |
| 27 | 0***0 | Nozzle disc cap | |
| 28 | 0***1 | Angle lug | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 2***1 | Hydraulic cylinder | |
| 31 | 2***0 | Joint bearing | |
| 32 | 0***0 | Double nipple | |
| 33 | 0***0 | Diverter valve | |
| 34 | 0***0 | Hand lever-incl. screw, washer | |
| 35 | 0***0 | High pressure hose line | |
| 36 | 0***1 | Connector | |
| 37 | 0***1 | Angle lug | |
| 38 | 0***1 | Two-way plug valve | |
| 39 | 2***1 | Hydraulic cylinder | |
| 40 | 0***0 | Grease niple | |
| 41 | 0***1 | Cutting ring | |
| 41 | 0***1 | Cutting ring | |
| 42 | 0***0 | Hex head bolt | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***0 | Cover plate | |
| 45 | 0***0 | Tube clamp-2 halves | |
| 45 | 0***0 | Tube clamp-2 halves | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 2***0 | Cover plate | |
| 48 | 2***0 | Tube clamp-2 halves | |
| 49 | 0***2 | Sleeve | |
| 50 | 0***0 | Cover-blue | |
| 51 | 0***1 | Dust cap-blue | |
| 52 | 0***0 | Connector plug | |
| 53 | 0***0 | High pressure hose line | |
| 54 | 0***4 | Spigot | |
| 55 | 0***0 | Grease niple | |
| 56 | 0***1 | Pin | |
| 57 | 0***1 | Elbow union | |
| 58 | 2***0 | Hydraulic support | |
| 59 | 0***1 | Countersunkscrew | |
| 60 | 0***0 | Locknut |
