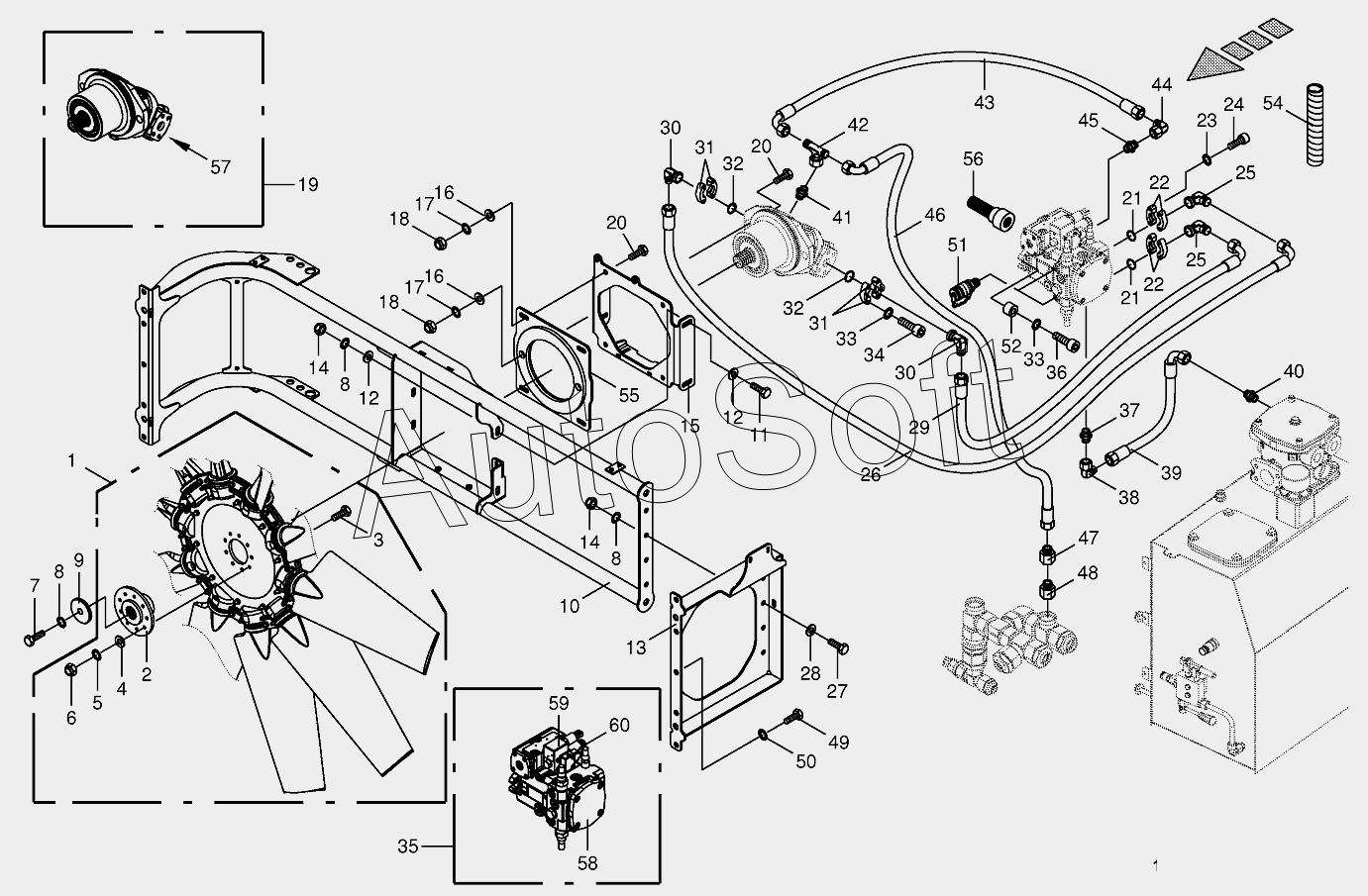

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Ventilator wheel/Drive
/150.gif)
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
13
14
14
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
24
25
25
26
27
28
29
30
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270103120 | 2***0 | Gasket set variable displacement pump | |
| 1 | 2***1 | Ventilator wheel | |
| 2 | 2***1 | Adapter flange | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 2***1 | Bushing | |
| 10 | 2***2 | 20 025 209 2 | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Washer | |
| 13 | 2***1 | Side part left | |
| 14 | 0***0 | Locknut | |
| 15 | 2***1 | Strut | |
| 16 | 0***2 | Washer | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Locknut | |
| 19 | 2***1 | Hydraulic motor | |
| 20 | 0***1 | Hex head bolt | |
| 21 | 2***0 | Flange gasket | |
| 22 | 0***1 | SAE-flange section-2 halves | |
| 23 | 0***0 | Detent edged washer | |
| 24 | 0***1 | Allen screw | |
| 25 | 2***0 | SAE-flange adapter | |
| 26 | 2***0 | High pressure hose line | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***1 | Washer | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 2***0 | SAE-flange adapter | |
| 31 | 0***1 | SAE-flange section-2 halves | |
| 32 | 2***0 | Flange gasket | |
| 33 | 0***0 | Detent edged washer | |
| 34 | 9***0 | Allen screw | |
| 35 | 2***0 | Pump | |
| 36 | 0***1 | Allen screw | |
| 37 | 0***0 | Male connector | |
| 38 | 0***0 | Angle lug | |
| 39 | 0***0 | High pressure hose line | |
| 40 | 0***1 | Male connector | |
| 41 | 0***0 | Male connector | |
| 42 | 9***0 | T connector | |
| 43 | 2***0 | High pressure hose line | |
| 44 | 0***0 | Angle lug | |
| 45 | 0***1 | Male connector | |
| 46 | 0***0 | High pressure hose line | |
| 47 | 0***0 | Reducer fitting | |
| 48 | 0***0 | Reducer fitting | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 0***1 | Detent edged washer | |
| 51 | 0***0 | Connector f.mini-test equipm. | |
| 52 | 0***0 | Spacer bushing | |
| 54 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 55 | 2***0 | Flange | |
| 56 | 2***0 | Tappet | |
| 57 | 2***0 | Flush valve | |
| 58 | 2***0 | Feed pump | |
| 59 | 2***0 | Adj. unit | |
| 60 | 2***0 | Solenoid switch |
