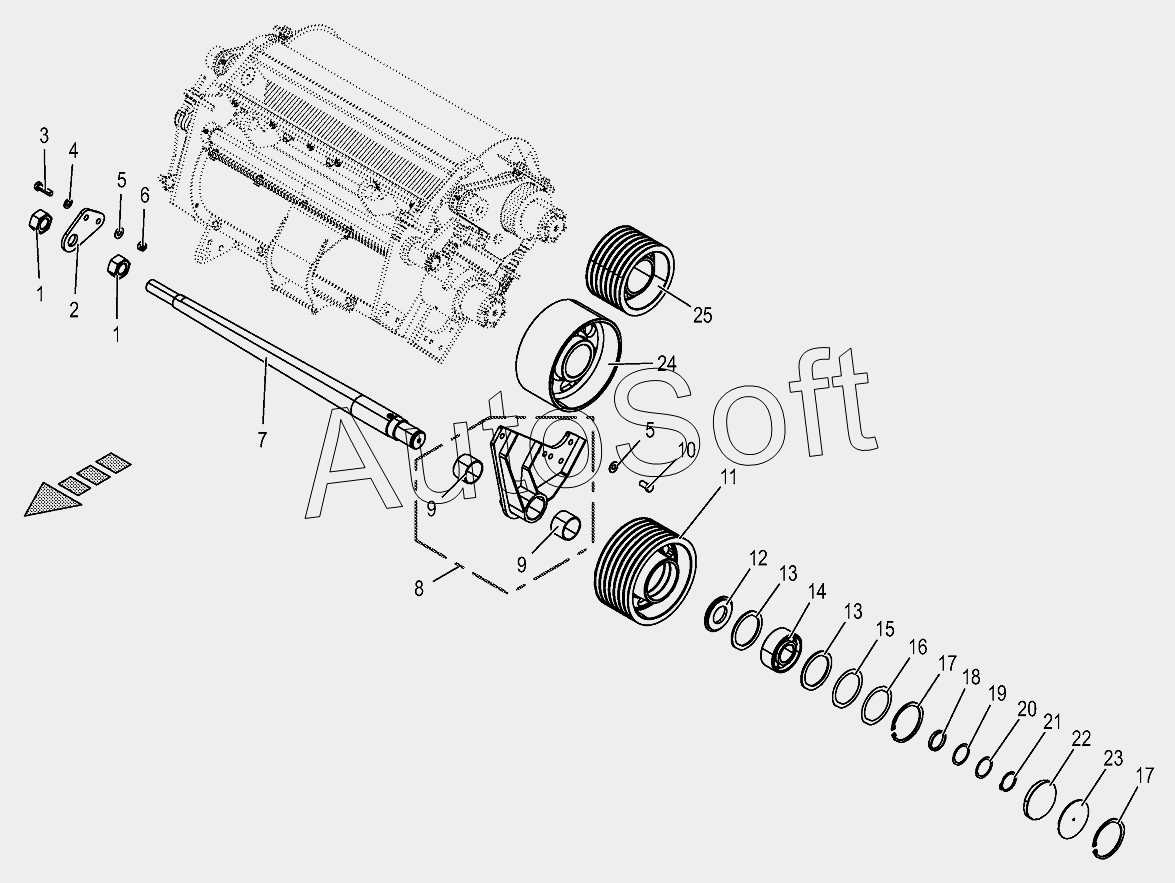

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Pulley for changing directions-7 rills
/43.gif)
1
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Hex nut | |
| 2 | 2***0 | Holding plate | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Washer | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Locknut | |
| 7 | 2***0 | Axle | |
| 8 | 2***0 | Bearing plate + bushings assembl. | |
| 9 | 0***0 | Bearing bush | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 2***0 | Belt pulley w. threaded rod | |
| 12 | 2***0 | Cover disc | |
| 13 | 0***0 | Supporting disc | |
| 14 | 9***0 | Bearing | |
| 15 | 0***0 | Shim ring | |
| 16 | 0***0 | Shim ring | |
| 17 | 0***0 | Circlip | |
| 18 | 0***0 | Spacer bushing | |
| 19 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 21 | 0***1 | Circlip | |
| 22 | 0***1 | Sealing cap | |
| 23 | 2***0 | Support plate | |
| 24 | 2***0 | Deflection pulley | |
| 25 | 2***0 | Belt pulley 7 184mm |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
