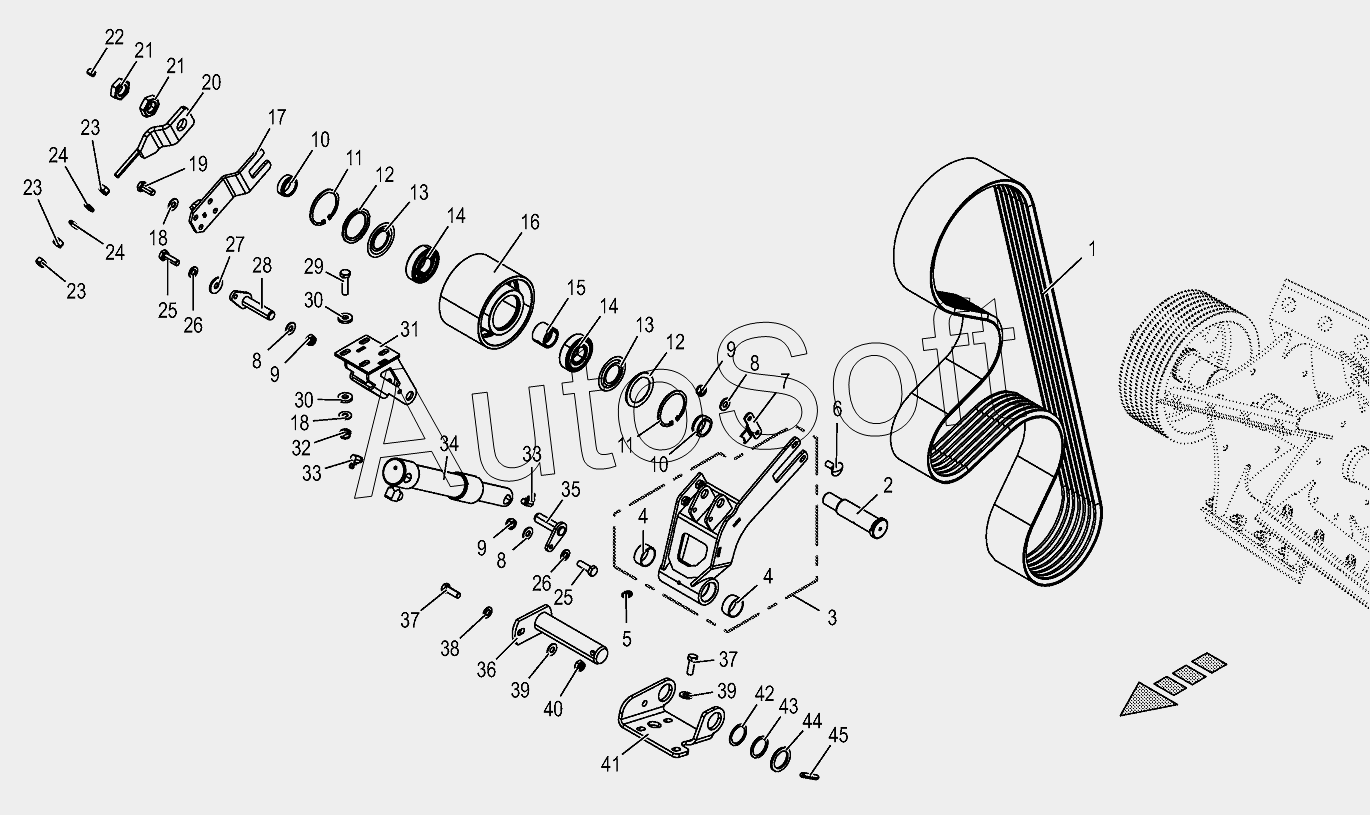

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Cracker drive/tensioning device-7 rills
/45.gif)
1
2
3
4
4
5
6
7
8
8
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
18
19
20
21
21
22
23
23
23
24
24
25
25
26
26
27
28
29
30
30
31
32
33
33
34
35
36
37
37
38
39
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270034100 | 2***0 | Sealing set | |
| 1 | 2***0 | Power belt 7-HA(KV26) 3220La±8 | |
| 2 | 0***4 | Arbor | |
| 3 | 2***0 | Rocker arm + sockets assembl. | |
| 4 | 0***0 | Bearing bush | |
| 5 | 0***0 | Grease niple | |
| 6 | 0***2 | Coach bolt | |
| 7 | 2***0 | Support plate | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***0 | Bushing | |
| 11 | 0***0 | Circlip | |
| 12 | 0***0 | Nilos-Spacer ring | |
| 13 | 0***0 | Nilos-ring | |
| 14 | 0***0 | Grooved ball bearing | |
| 15 | 0***2 | Bushing | |
| 16 | 2***2 | Tension roller | |
| 17 | 2***1 | Side arm outside | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 2***0 | Adjusting spindle | |
| 21 | 0***4 | Hex nut | |
| 22 | 9***0 | Threaded pin | |
| 23 | 0***0 | Hex nut | |
| 24 | 0***0 | Washer | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Washer | |
| 27 | 0***0 | Washer | |
| 28 | 2***1 | Bolt long 20 X 74 | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***1 | Washer | |
| 31 | 2***0 | Cylinder holder | |
| 32 | 0***0 | Locknut | |
| 33 | 0***0 | Grease niple | |
| 34 | 2***1 | Cracker drive-7 rills | |
| 35 | 2***2 | Bolt 20 x 65 | |
| 36 | 2***0 | Bolt 40 X 182 | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***1 | Washer | |
| 39 | 0***1 | Detent edged washer | |
| 40 | 0***0 | Locknut | |
| 41 | 2***0 | Rocker arm holder | |
| 42 | 0***0 | Shim ring | |
| 43 | 0***0 | Shim ring | |
| 44 | 0***1 | Washer | |
| 45 | 0***2 | Roll pin |
