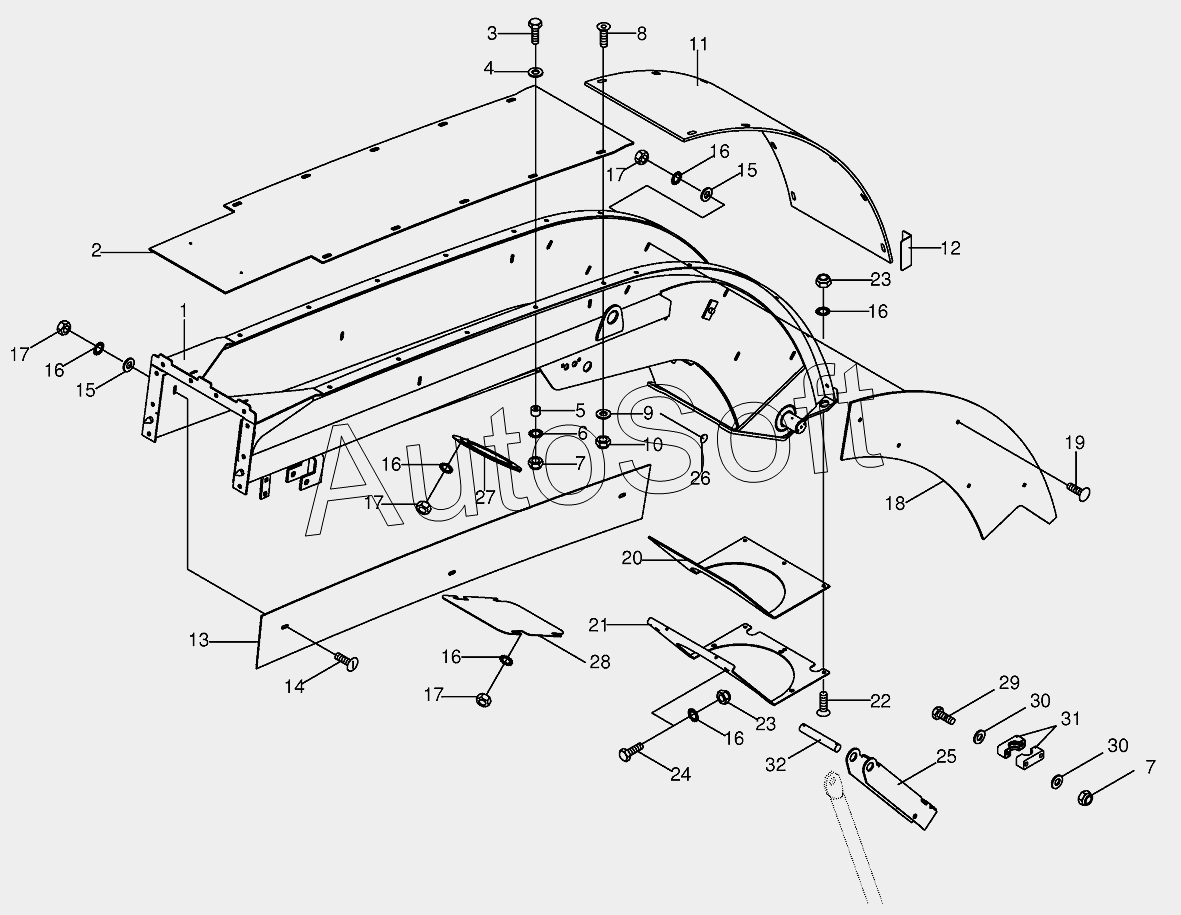

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Upper discharge chute "short" with wear plates
/55.gif)
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
16
16
16
16
16
17
17
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 002173800 | 0***0 | Sensor plate | |
| 1 | 0***0 | Upper discharge chute | |
| 2 | 0***0 | Wearing plate | |
| 3 | 0***1 | Hex head bolt | |
| 3 | 0***2 | Hex head bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***1 | Pressure bushing | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***1 | Countersunkscrew | |
| 9 | 0***1 | Washer | |
| 10 | 0***1 | Locknut | |
| 11 | 0***0 | Wearing plate | |
| 12 | 2***0 | Wearing plate | |
| 13 | 0***0 | Wearing plate | |
| 14 | 0***1 | Coach bolt | |
| 14 | 0***1 | Coach bolt | |
| 15 | 0***0 | Washer | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Hex nut | |
| 18 | 0***0 | Wearing plate | |
| 19 | 0***2 | Coach bolt | |
| 20 | 0***1 | Sealing plate | |
| 21 | 0***0 | Cover plate | |
| 22 | 0***1 | Coach bolt | |
| 23 | 0***0 | Locknut | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Protection | |
| 26 | 0***1 | Sealing plug | |
| 27 | 0***2 | Locking plate | |
| 28 | 0***0 | Cover | |
| 29 | 0***1 | Hex head bolt | |
| 29 | 9***0 | Hex head bolt | |
| 30 | 0***0 | Washer | |
| 31 | 0***1 | Tube clamp-2 halves | |
| 32 | 0***1 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
