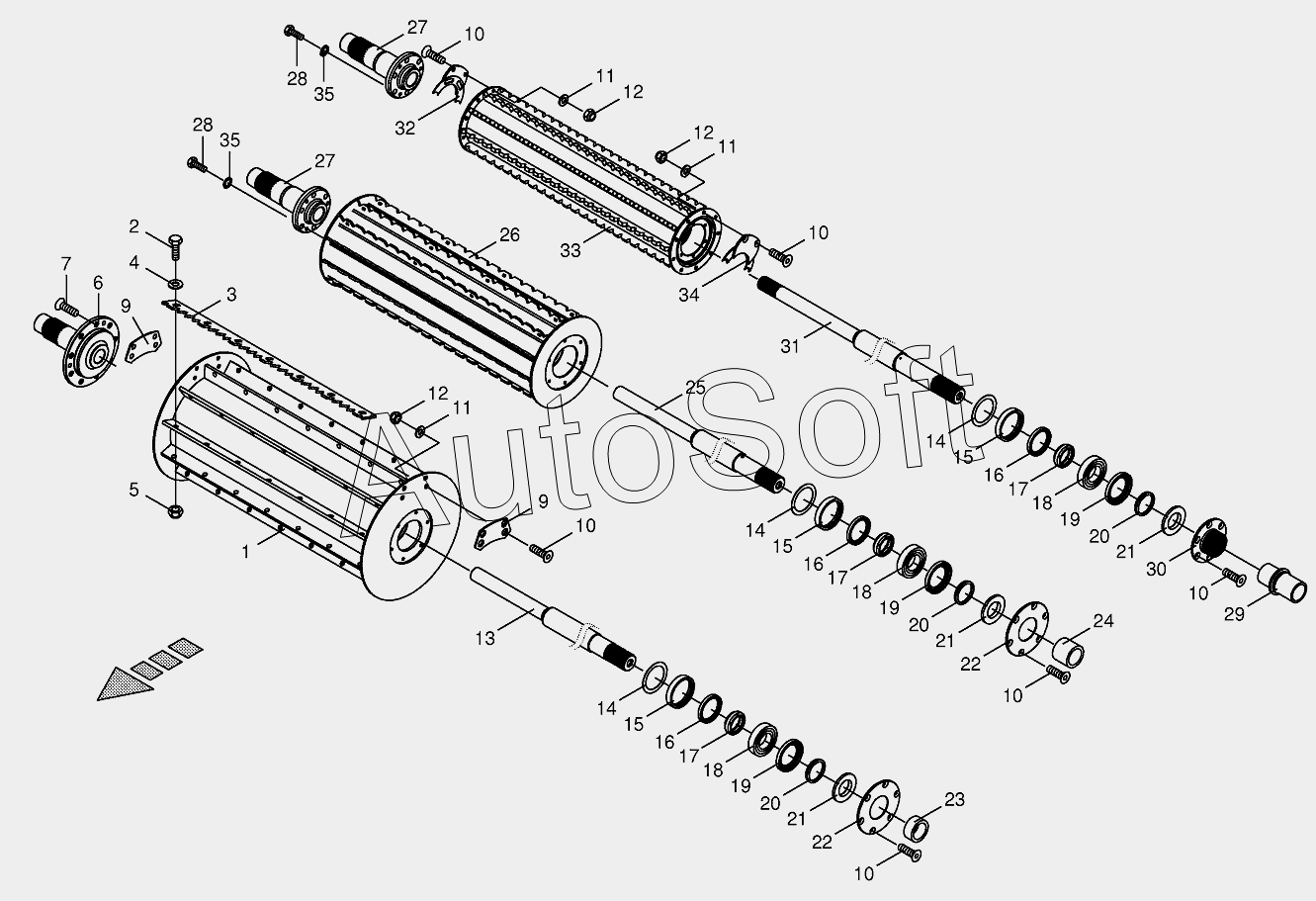

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Top feed rollers
/6.gif)
28
28
20
20
20
21
21
21
22
22
23
24
25
26
27
27
19
19
19
29
30
31
32
33
34
35
35
11
11
11
2
3
4
5
6
7
9
9
10
10
10
10
10
10
1
12
12
12
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Precompression roller | |
| 2 | 0***0 | Hex head bolt-special | |
| 3 | 2***0 | Serrated bar | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Locknut-special | |
| 6 | 2***0 | Spigot | |
| 7 | 9***0 | Countersunkscrew | |
| 9 | 2***3 | Deflector plate | |
| 10 | 9***0 | Countersunkscrew | |
| 11 | 9***0 | Washer | |
| 12 | 9***0 | Locknut-special | |
| 13 | 2***0 | Axle | |
| 14 | 0***0 | Shim ring | |
| 15 | 2***0 | Spacer ring-outside | |
| 16 | 9***0 | Radial-shaft sealing ring | |
| 17 | 2***0 | Spacer ring-inside | |
| 18 | 0***0 | Pendular roller bearing | |
| 19 | 2***0 | Gasket ring-outside | |
| 20 | 9***0 | Ring seal | |
| 21 | 2***0 | Gasket ring-inside | |
| 22 | 2***0 | Cover disc | |
| 23 | 2***0 | Bushing | |
| 24 | 2***0 | Bushing | |
| 25 | 2***0 | Axle | |
| 26 | 2***0 | Intermediate roller | |
| 27 | 2***1 | Drive journal | |
| 28 | 9***0 | Нeх head bolt | |
| 29 | 2***0 | Bushing | |
| 30 | 2***1 | Cover disc | |
| 31 | 2***0 | Axle | |
| 32 | 2***0 | Stripper-right | |
| 33 | 2***0 | Compression roller | |
| 34 | 2***0 | Stripper-right | |
| 35 | 0***0 | Detent edged washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
