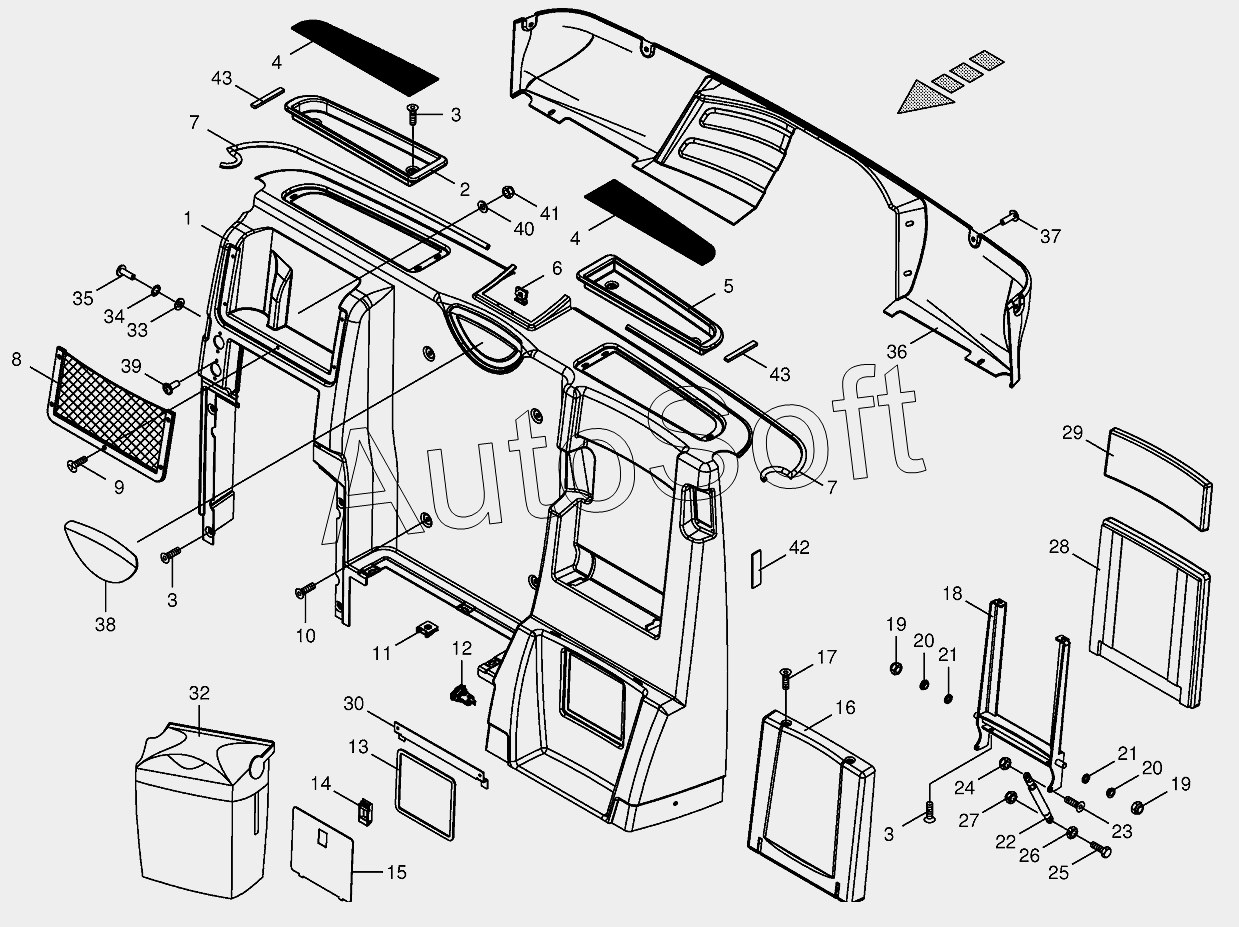

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Cab-rear covering/passenger seat
/76.gif)
1
2
3
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
32
33
34
35
36
37
38
39
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270104480 | 2***0 | Seat plate | |
| 1 | 2***1 | Rear covering | |
| 2 | 2***0 | Depot-right | |
| 3 | 2***0 | Fillister head screw | |
| 4 | 2***0 | Deposit mat | |
| 5 | 2***0 | Depot-left | |
| 6 | 2***0 | Sheet steel angle | |
| 7 | 2***0 | Sponge rubber profile | |
| 8 | 2***0 | Rack | |
| 9 | 2***0 | Countersunkscrew | |
| 10 | 2***0 | Fillister head screw | |
| 11 | 2***0 | Sheet nut | |
| 12 | 2***0 | Socket-2-pole | |
| 13 | 2***0 | Cellular rubber | |
| 14 | 0***0 | Spring lock | |
| 15 | 2***0 | Cover | |
| 16 | 2***0 | Seat plate | |
| 17 | 2***0 | Fillister head screw | |
| 18 | 2***0 | Steel construction | |
| 19 | 0***0 | Locknut | |
| 20 | 2***0 | Sliding bushing | |
| 21 | 2***0 | Brass ring | |
| 22 | 2***0 | Gas spring | |
| 23 | 0***1 | Countersunkscrew | |
| 24 | 0***1 | Locknut | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Hex nut | |
| 27 | 0***0 | Locknut | |
| 28 | 2***0 | Plastic shell | |
| 29 | 2***0 | Backrest | |
| 29 | 2***0 | Backrest | |
| 30 | 2***0 | Supporting angle | |
| 32 | 2***0 | Cooler | |
| 33 | 2***0 | Washer | |
| 34 | 0***1 | Detent edged washer | |
| 35 | 2***0 | Fillister head screw | |
| 36 | 2***0 | Rear wall cover | |
| 37 | 2***0 | Fillister head screw | |
| 38 | 2***0 | Surface schooner | |
| 39 | 2***0 | Fillister head screw | |
| 40 | 0***0 | Washer | |
| 41 | 0***0 | Locknut | |
| 42 | 2***0 | Cellular rubber 2x20 rear cov. | |
| 43 | 2***0 | Sealing kit storage compartment |
