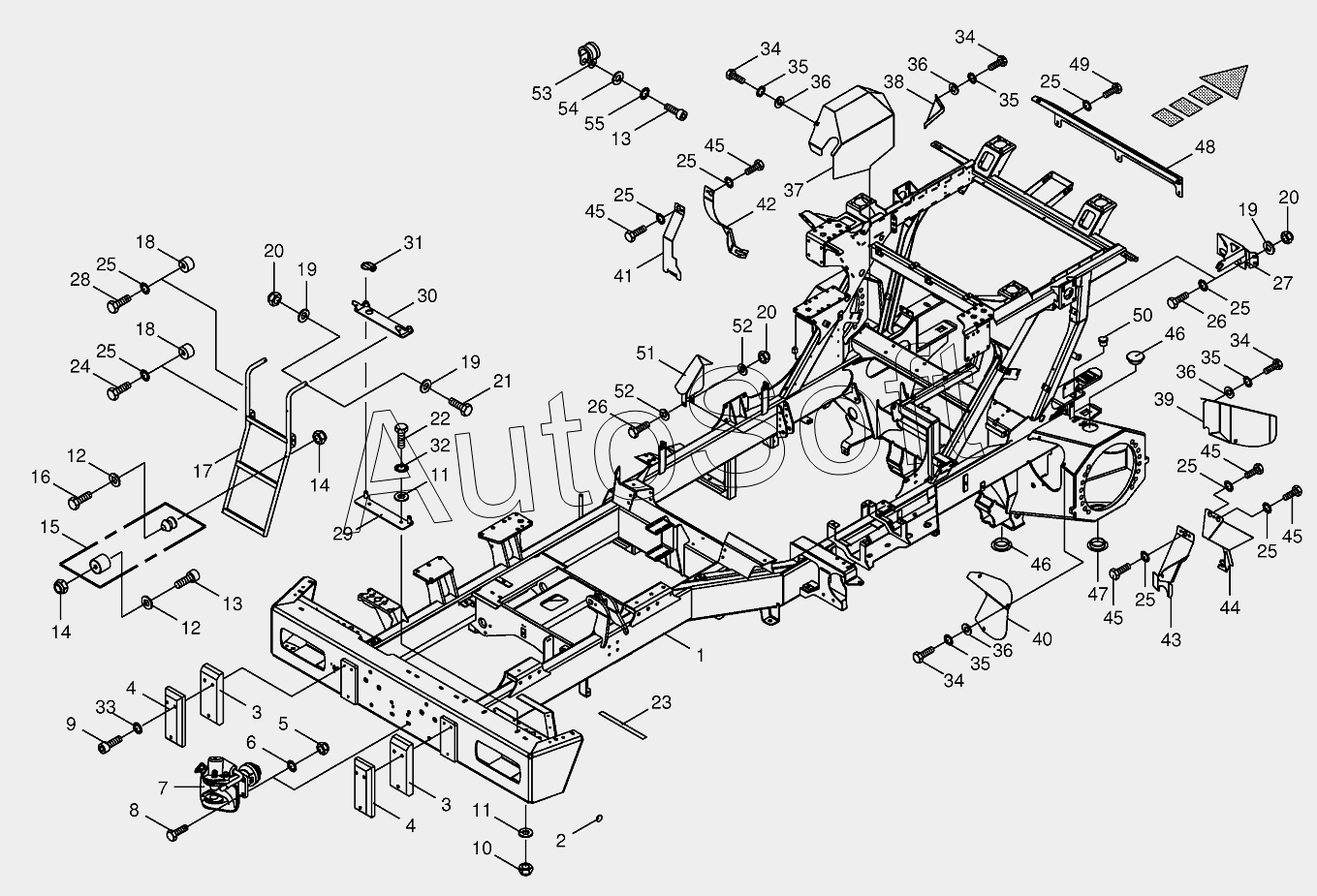

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Frame/trailer hitch/ascending ladder
/85.gif)
42
29
30
31
32
33
34
34
34
34
35
35
35
35
36
36
36
36
37
38
39
40
41
28
43
44
45
45
45
45
45
46
46
47
48
49
50
51
52
52
53
54
55
15
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
1
16
17
18
18
19
19
19
20
20
20
21
22
23
24
25
25
25
25
25
25
25
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Мain frame B1G Х 700/1-1100/1 | |
| 2 | 0***0 | Housing foot | |
| 3 | 2***0 | Reflection loss or gain | |
| 4 | 0***0 | Rubber pad | |
| 5 | 0***0 | Locknut | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 2***0 | Trailer hitch | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***1 | Allen screw | |
| 10 | 0***0 | Locknut | |
| 11 | 0***0 | Washer | |
| 12 | 0***1 | Washer | |
| 13 | 0***1 | Allen screw | |
| 14 | 0***1 | Locknut | |
| 15 | 0***1 | Clamp and buffer | |
| 16 | 0***1 | Hex head bolt | |
| 17 | 2***1 | Ladder-back | |
| 18 | 2***0 | Rubber pad | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Locking tab | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 2***0 | Clutch support | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 2***0 | Mounting strap | |
| 30 | 2***0 | Supporting angle | |
| 31 | 0***1 | Linch pin | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | Detent edged washer | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Washer | |
| 37 | 2***1 | Cover plate -left | |
| 38 | 2***0 | Cover plate -left front | |
| 39 | 2***1 | Cover plate -right front | |
| 40 | 2***1 | Cover plate -back right | |
| 41 | 2***0 | Plate-back left | |
| 42 | 2***0 | Plate-inside left | |
| 43 | 2***1 | Guard-back right | |
| 44 | 2***0 | Plate-inside right | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 2***0 | End cap | |
| 47 | 2***0 | End cap | |
| 48 | 2***0 | 1ntermediate housing | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 2***0 | Ribbed plug | |
| 51 | 2***0 | Eхhaust plate | |
| 52 | 0***1 | Washer | |
| 53 | 0***0 | Tube clip w. rubber | |
| 54 | 0***1 | Washer | |
| 55 | 0***1 | Detent edged washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
