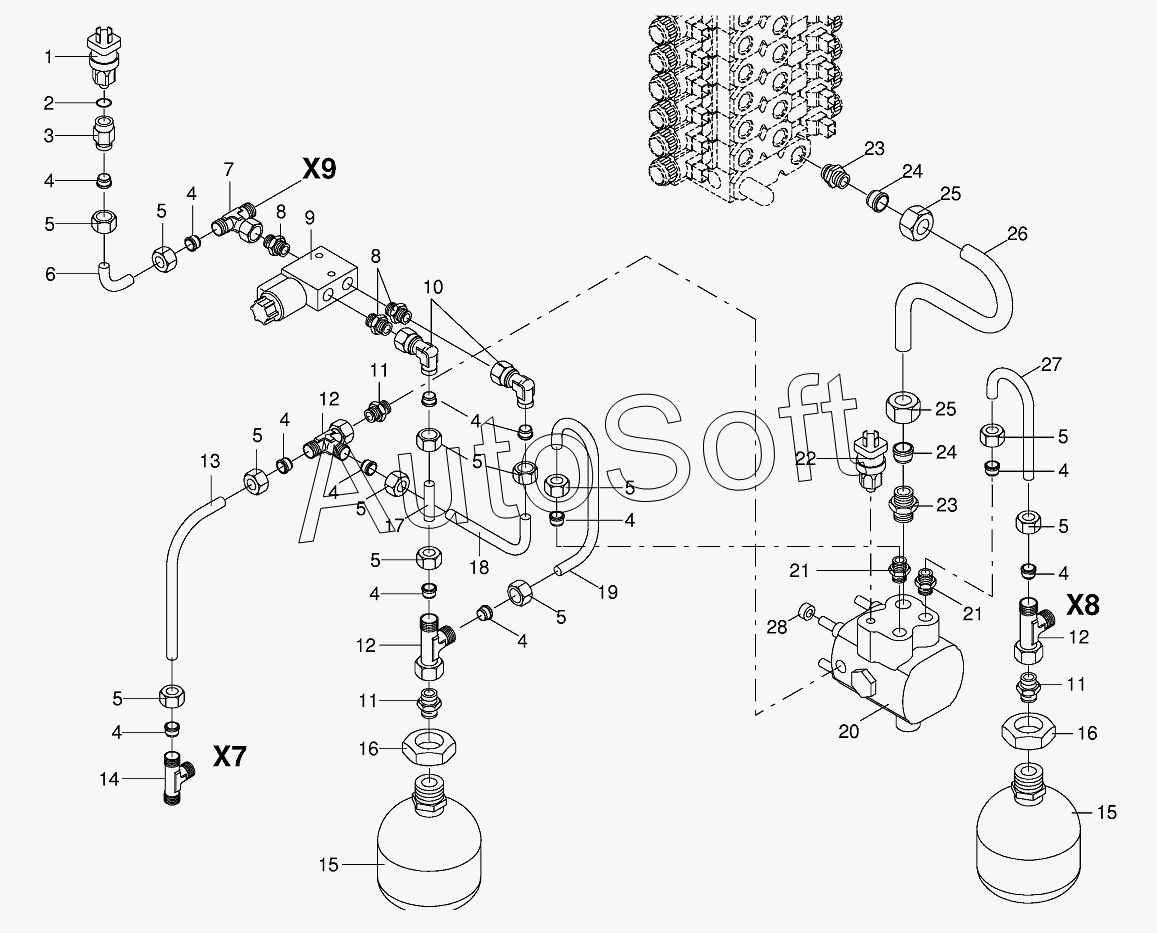

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Valve block part I
/104.gif)
1
2
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
6
7
8
8
9
10
11
11
11
12
12
12
13
14
15
15
16
16
17
18
19
20
21
21
22
23
23
24
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Pressure switch | |
| 2 | 0***0 | Gasket ring | |
| 3 | 0***0 | Unscrewing connection | |
| 4 | 0***1 | Cutting ring | |
| 5 | 0***0 | Nozzle disc cap | |
| 6 | 0***0 | Hydraulic line | |
| 7 | 0***1 | T-connector | |
| 8 | 0***0 | Male connector | |
| 9 | 0***0 | Valve block-Traction drive | |
| 10 | 0***1 | Angle lug | |
| 11 | 0***1 | Male connector | |
| 12 | 0***1 | Adjustable L connection | |
| 13 | 0***0 | Hydraulic line | |
| 14 | 0***1 | T connector | |
| 15 | 0***0 | Pressure accumulator | |
| 16 | 0***0 | Hex nut | |
| 17 | 0***0 | Hydraulic line | |
| 18 | 0***0 | Hydraulic line | |
| 19 | 0***0 | Hydraulic line | |
| 20 | 0***0 | Storage charging valve | |
| 21 | 0***2 | Male connector | |
| 22 | 0***0 | Pressure switch | |
| 23 | 0***0 | Male connector | |
| 24 | 0***1 | Cutting ring | |
| 25 | 0***0 | Nozzle disc cap | |
| 26 | 0***0 | Hydraulic line | |
| 27 | 0***0 | Hydraulic line | |
| 28 | 0***0 | Bushing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
