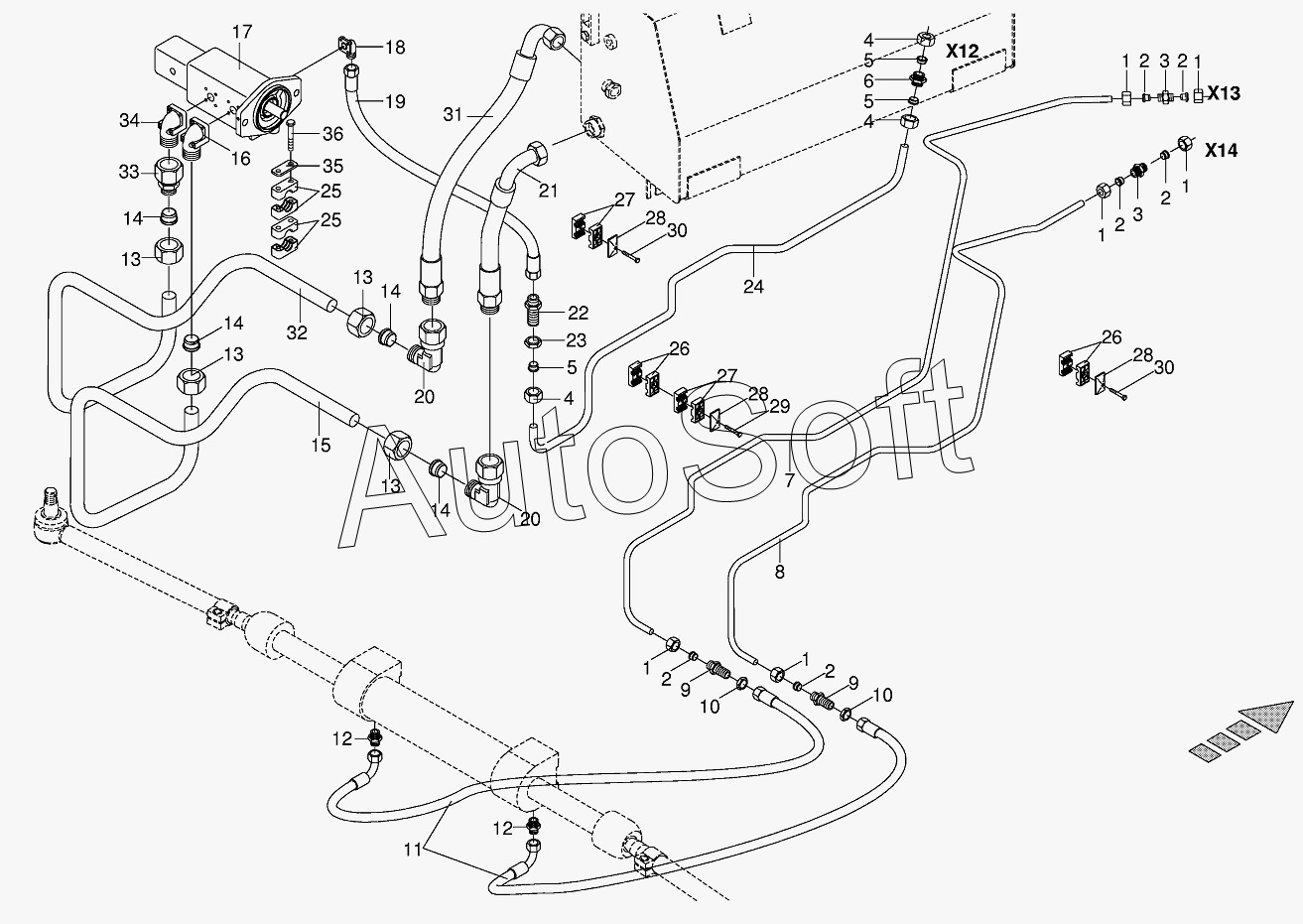

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Steering lines part 1( rear steer.axle)
/107.gif)
28
28
28
18
19
20
20
21
22
23
24
25
25
26
26
27
27
29
30
30
31
32
32
33
34
35
36
11
2
2
2
2
2
2
3
3
4
4
4
5
5
5
6
7
8
9
9
10
10
1
1
1
1
1
1
12
12
13
13
13
13
14
14
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 003600320 | 0***0 | Hydraulic line | |
| 009403670 | 0***0 | Рrеssurе соntrоl vаlvе | |
| 270037700 | 2***0 | Sealing set | |
| 270083020 | 2***0 | Sealing set | |
| 1 | 0***0 | Nozzle disc cap | |
| 2 | 0***1 | Cutting ring | |
| 3 | 0***1 | Connector | |
| 4 | 0***0 | Nozzle disc cap | |
| 5 | 0***1 | Cutting ring | |
| 6 | 0***1 | Connector | |
| 7 | 0***0 | Нуdrаuliс linе | |
| 8 | 0***0 | Нуdrаuliс linе | |
| 9 | 0***1 | Straight 2-way connector | |
| 10 | 0***2 | Hex nut-low form | |
| 11 | 0***1 | High pressure hose line | |
| 12 | 0***1 | Male connector | |
| 13 | 0***0 | Nozzle disc cap | |
| 14 | 0***0 | Cutting ring | |
| 15 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 16 | 0***0 | Flange connection | |
| 17 | 0***0 | Рump-3 timеs | |
| 18 | 0***0 | Flange connection | |
| 19 | 0***0 | High pressure hose line | |
| 20 | 0***0 | Angle lug | |
| 21 | 0***0 | High pressure hose line | |
| 22 | 0***0 | Straight 2-way connector | |
| 23 | 0***1 | Hex nut-low form | |
| 24 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 0***0 | Tube clamp-2 halves | |
| 26 | 0***0 | Tube clamp-2 halves | |
| 27 | 0***0 | Tube clamp-2 halves | |
| 28 | 0***0 | Cover plate | |
| 29 | 0***1 | Hex head bolt | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 0***0 | High pressure hose line | |
| 32 | 0***0 | Hydraulic line | |
| 32 | 0***0 | Hydraulic line | |
| 33 | 0***0 | Reducer fitting | |
| 34 | 0***0 | Flange connection | |
| 35 | 0***0 | Cover plate | |
| 36 | 0***1 | Hex head bolt |
