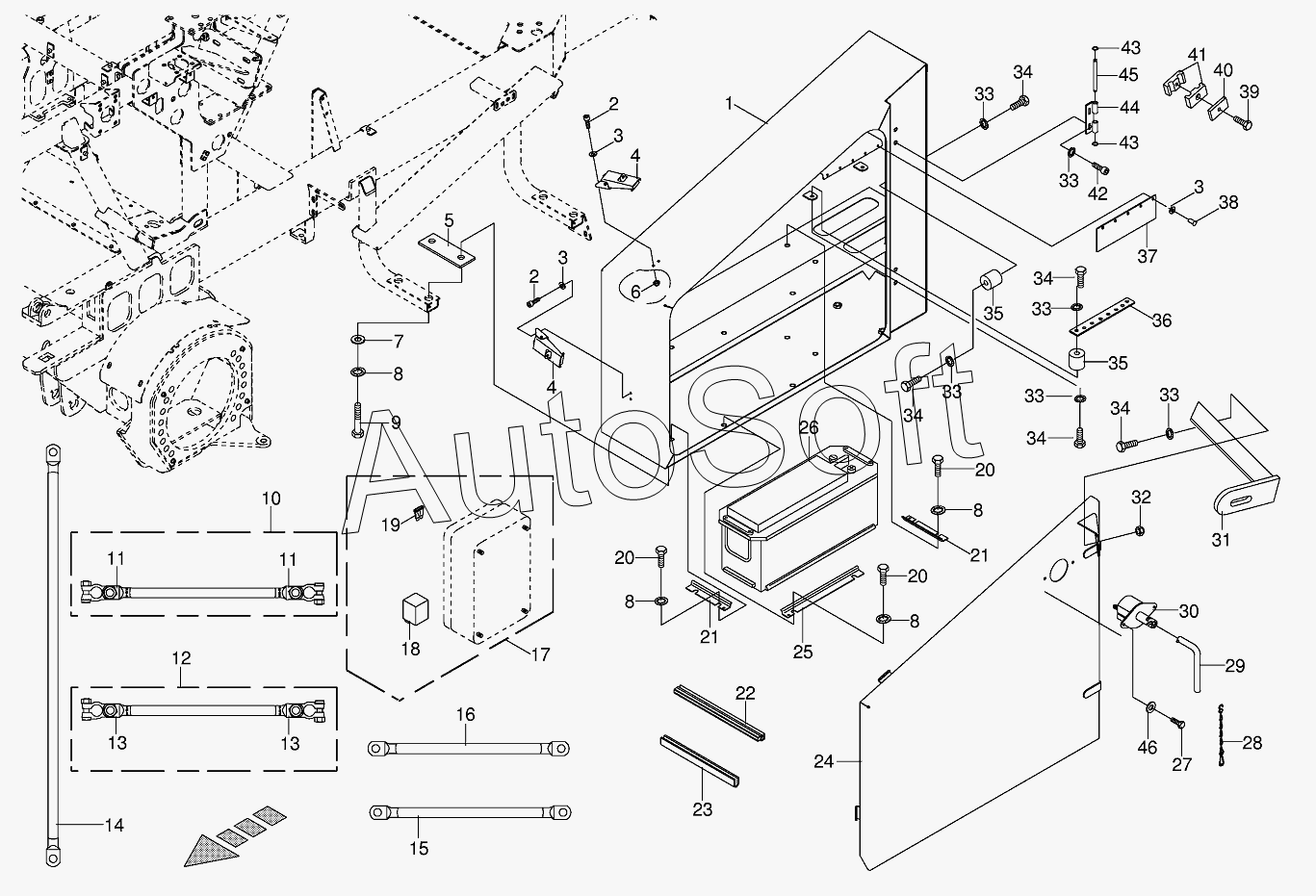

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Battery box
/156.gif)
36
25
26
27
28
29
30
31
32
33
33
33
33
33
33
34
34
34
34
34
35
35
24
37
38
39
40
41
42
43
43
44
45
46
13
13
2
2
3
3
3
4
4
5
6
7
8
8
8
8
9
10
11
11
12
1
14
15
16
17
18
19
20
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Battery box | |
| 2 | 0***0 | Allen screw | |
| 3 | 0***1 | Washer | |
| 4 | 0***0 | Clamping lock | |
| 5 | 0***0 | Twixt rubber | |
| 6 | 0***1 | Hex nut | |
| 7 | 0***0 | Washer | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | Wiring harness | |
| 11 | 0***0 | Clip"-" | |
| 12 | 0***0 | Wiring harness | |
| 13 | 0***0 | Clip"+" | |
| 14 | 0***0 | Wiring harness | |
| 15 | 0***4 | Wiring harness | |
| 16 | 0***1 | Wiring harness | |
| 17 | 0***1 | Distributor housing-cpl. | |
| 18 | 0***0 | Reversing relay | |
| 19 | 0***0 | Flat fuse | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***0 | Battery support | |
| 22 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 23 | 0***0 | Edge protection-Id.-no.= 1m | |
| 24 | 0***0 | Box door | |
| 25 | 0***0 | Battery support | |
| 26 | 0***0 | Battery | |
| 27 | 0***1 | Hex head bolt | |
| 28 | 0***2 | Chain | |
| 29 | 0***0 | Control key | |
| 30 | 0***0 | Main power cut-off | |
| 31 | 0***0 | Support | |
| 32 | 0***0 | Locknut | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Spacing isolator | |
| 36 | 0***0 | Plus-rail | |
| 37 | 0***0 | Rubbercover | |
| 38 | 0***0 | Blind rivet | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***0 | Cover plate | |
| 41 | 0***0 | Tube clamp-2 halves | |
| 42 | 0***0 | Allen screw | |
| 43 | 0***0 | Lock washer | |
| 44 | 0***0 | Hinge | |
| 45 | 0***0 | Axle | |
| 46 | 0***1 | Washer |
