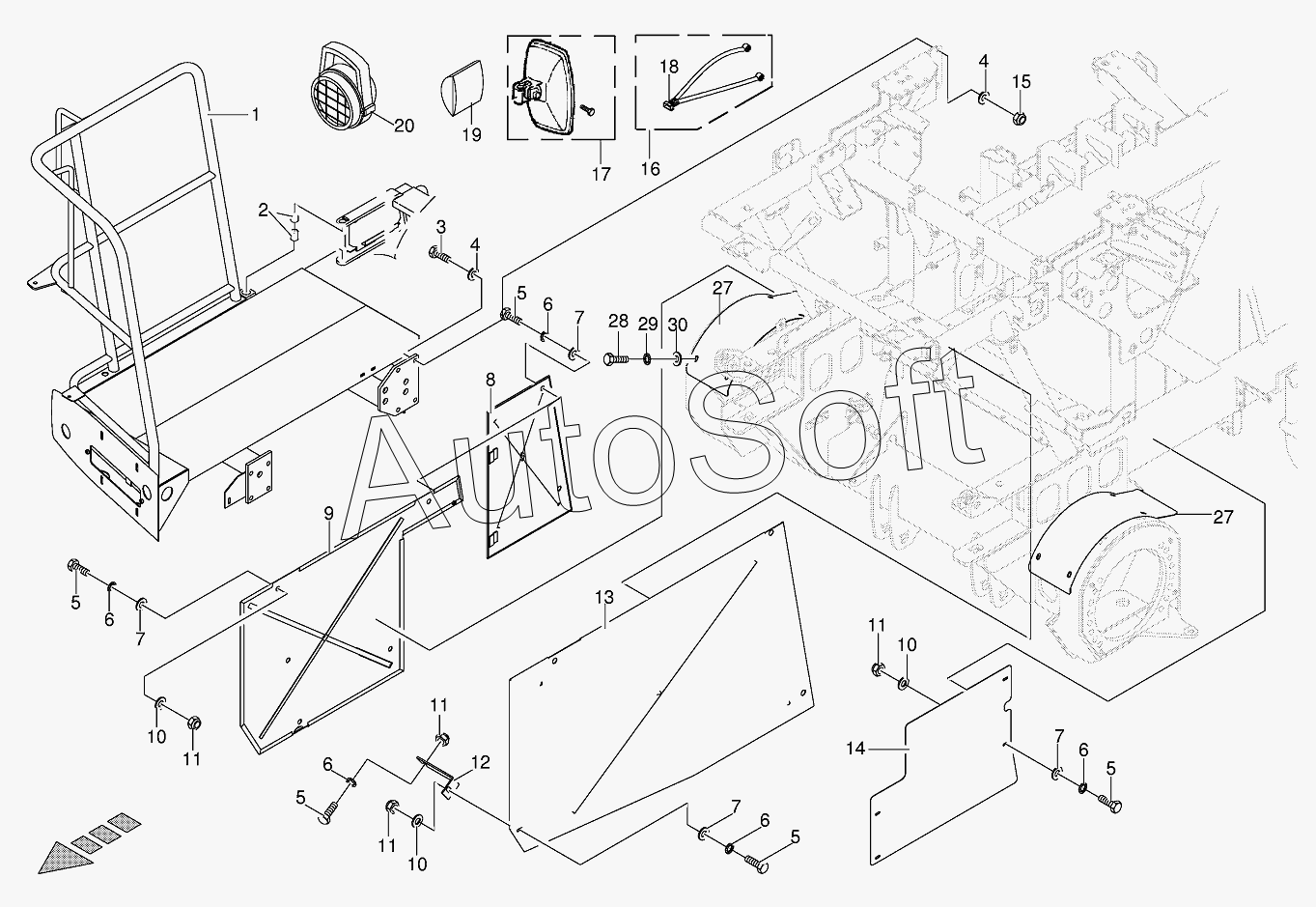

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Platform right
/160.gif)
13
30
29
28
27
27
20
19
18
17
16
15
14
1
12
11
11
11
11
10
10
10
9
8
7
7
7
7
6
6
6
6
6
5
5
5
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Platform-right | |
| 2 | 0***0 | Bearing bush | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Washer | |
| 8 | 0***0 | Cover-right | |
| 9 | 0***0 | Guard plate-right | |
| 10 | 0***0 | Washer | |
| 11 | 0***0 | Locknut | |
| 12 | 0***0 | Screwing angle | |
| 13 | 0***0 | Guard plate-left | |
| 14 | 0***0 | Guard plate-left | |
| 15 | 0***0 | Locknut | |
| 16 | 0***0 | Саblе-rеаr viеw mirrоr | |
| 17 | 0***0 | Rear view mirror-right, heated | |
| 18 | 0***0 | Plug-10-pole | |
| 19 | 0***0 | Blind angle mirror-heated | |
| 20 | 0***0 | Work light | |
| 27 | 0***0 | Motor cover | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***1 | Washer |
