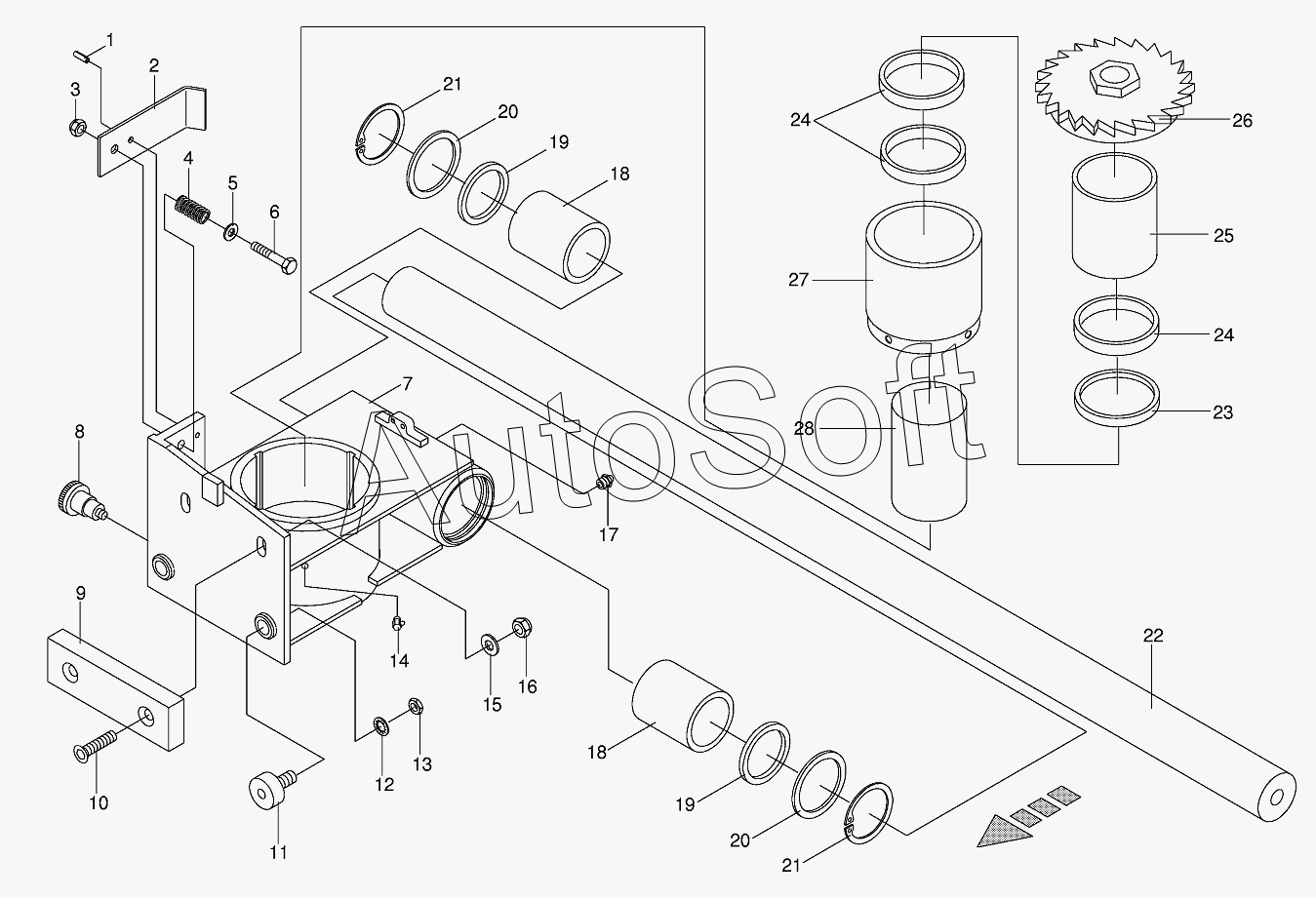

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Sharpening
/27.gif)
15
28
27
26
25
24
24
23
22
21
21
20
20
19
19
18
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Roll pin | |
| 2 | 0***4 | Аnti-twist dеviсе | |
| 3 | 0***0 | Locknut | |
| 4 | 0***0 | Pressure spring | |
| 5 | 0***0 | Washer | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***4 | Саrriаgе | |
| 8 | 0***0 | Stop bolt | |
| 9 | 0***0 | Slide block | |
| 10 | 0***0 | Countersunkscrew | |
| 11 | 0***0 | Саm rоllеr | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***2 | Нех nut | |
| 14 | 0***0 | Grease niple | |
| 15 | 0***0 | Washer | |
| 16 | 0***0 | Locknut | |
| 17 | 0***0 | Grease niple | |
| 18 | 0***0 | Linear ball bearing | |
| 19 | 0***0 | Radial-shaft sealing ring | |
| 20 | 0***0 | Supporting disc | |
| 21 | 0***0 | Circlip | |
| 22 | 0***0 | Shaft | |
| 23 | 0***1 | Intermediate ring | |
| 24 | 0***0 | Lock collar | |
| 25 | 0***0 | Bushing | |
| 26 | 0***1 | Аdjusting whееl | |
| 27 | 0***5 | Retainer | |
| 28 | 0***1 | Grindstone |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
