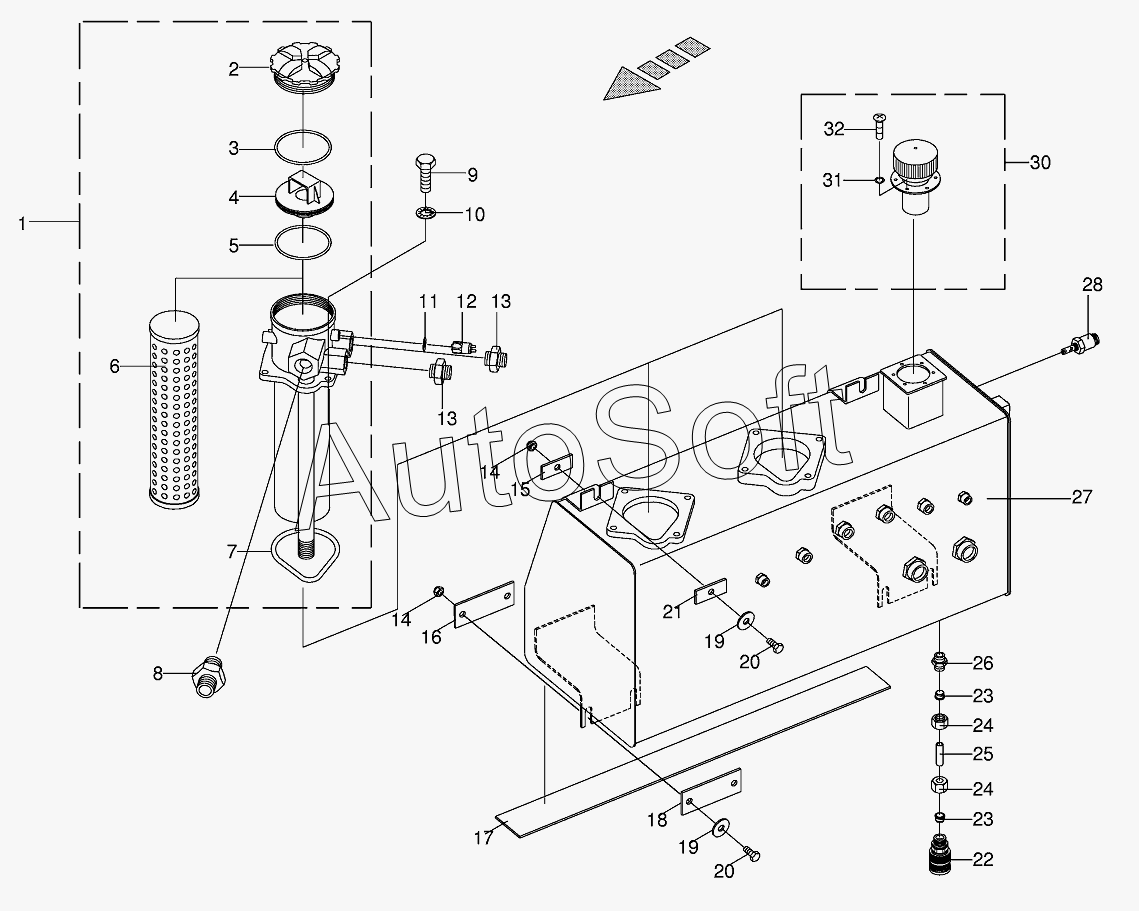

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Hydraulic tank
/82.gif)
17
32
31
30
28
27
26
25
24
24
23
23
22
21
20
20
19
19
18
1
16
15
14
14
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009260290 | 0***0 | Oil-Id.-no.=1ltr | |
| 1 | 0***0 | Return-suction filter | |
| 2 | 0***0 | Cover | |
| 3 | 0***0 | O-ring | |
| 4 | 0***0 | Spout | |
| 5 | 0***0 | O-ring | |
| 6 | 0***0 | Filter | |
| 7 | 0***0 | O-ring | |
| 8 | 0***0 | Male connector | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***1 | Gasket ring | |
| 12 | 0***0 | Pressure switch | |
| 13 | 0***0 | Male connector | |
| 14 | 0***0 | Hex nut | |
| 15 | 0***0 | Rubber shim | |
| 16 | 0***0 | Rubber shim | |
| 17 | 0***0 | Rubber shim | |
| 18 | 0***1 | Attaching strap | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***1 | Attaching strap | |
| 22 | 0***2 | Sleeve | |
| 23 | 0***1 | Cutting ring | |
| 24 | 0***0 | Nozzle disc cap | |
| 25 | 0***0 | Double nipple | |
| 26 | 0***2 | Male connector | |
| 27 | 0***0 | Oil reservoir | |
| 28 | 0***0 | Levelling switch | |
| 30 | 0***0 | Filler neck | |
| 31 | 0***0 | O-ring | |
| 32 | 0***0 | Fillister head screw |
