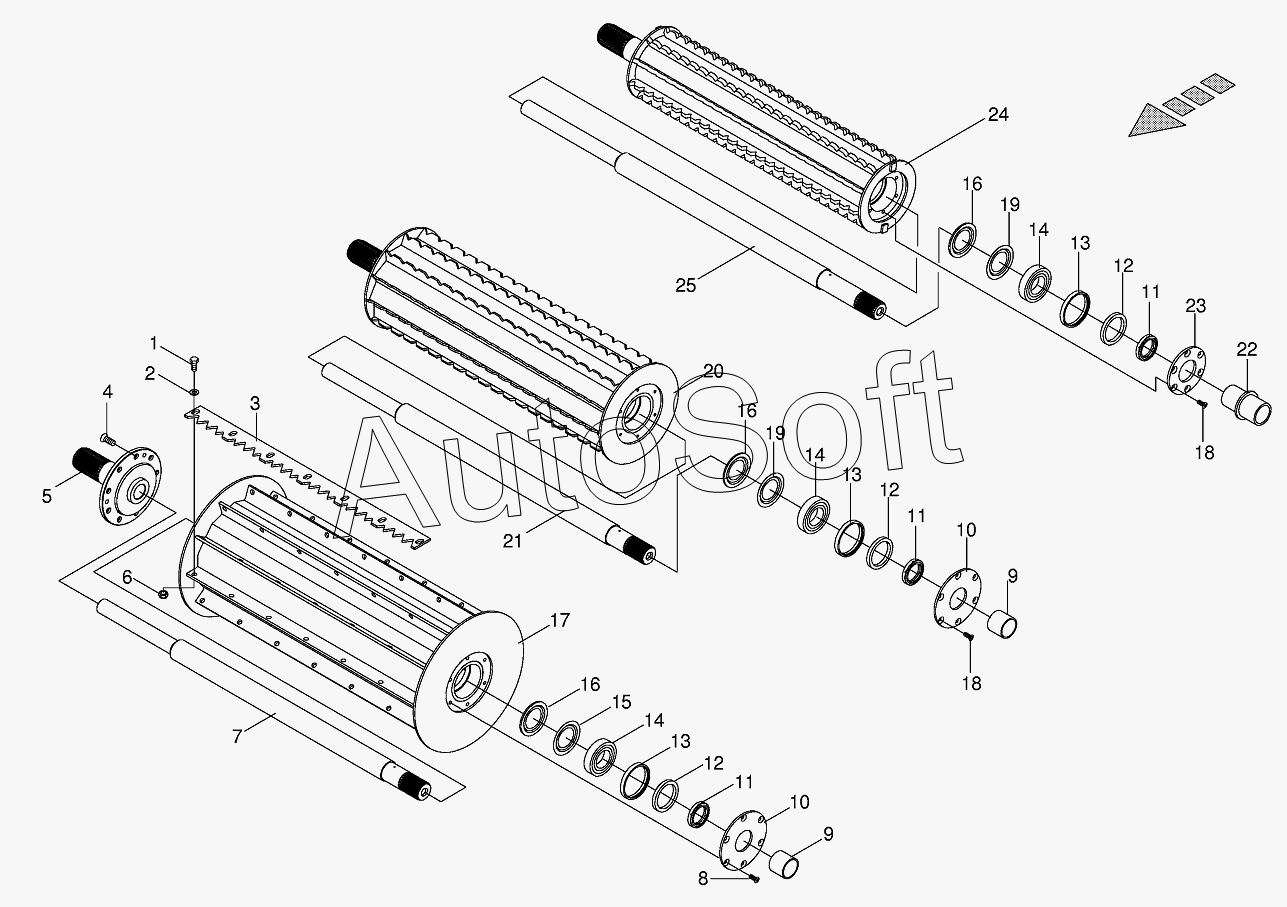

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Top feed rollers
/7.gif)
13
13
13
25
24
23
22
21
20
19
19
18
18
17
16
16
16
15
14
14
14
1
12
12
12
11
11
11
10
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt-special | |
| 2 | 0***0 | Washer | |
| 3 | 0***1 | Serrated bar | |
| 4 | 0***0 | Countersunkscrew | |
| 5 | 0***1 | Drive spigot | |
| 6 | 0***0 | Locknut-special | |
| 7 | 0***1 | Axle for precompression roller | |
| 8 | 0***1 | Countersunkscrew | |
| 9 | 0***2 | Bushing | |
| 10 | 0***2 | Cover disc | |
| 11 | 0***1 | Spacer ring | |
| 12 | 0***0 | Radial-shaft sealing ring | |
| 13 | 0***1 | Spacer ring | |
| 14 | 0***0 | Grooved ball bearing | |
| 15 | 0***0 | Nilos-ring | |
| 16 | 0***0 | Nilos-Spacer ring | |
| 17 | 0***0 | Precompression roller | |
| 18 | 0***1 | Countersunkscrew | |
| 19 | 0***0 | Nilos-ring | |
| 20 | 0***1 | Intermediate roller | |
| 21 | 0***1 | Axle for intermediate roller | |
| 22 | 0***0 | Bushing | |
| 23 | 0***1 | Cover disc | |
| 24 | 0***1 | Compression roller | |
| 25 | 0***1 | Axle |
