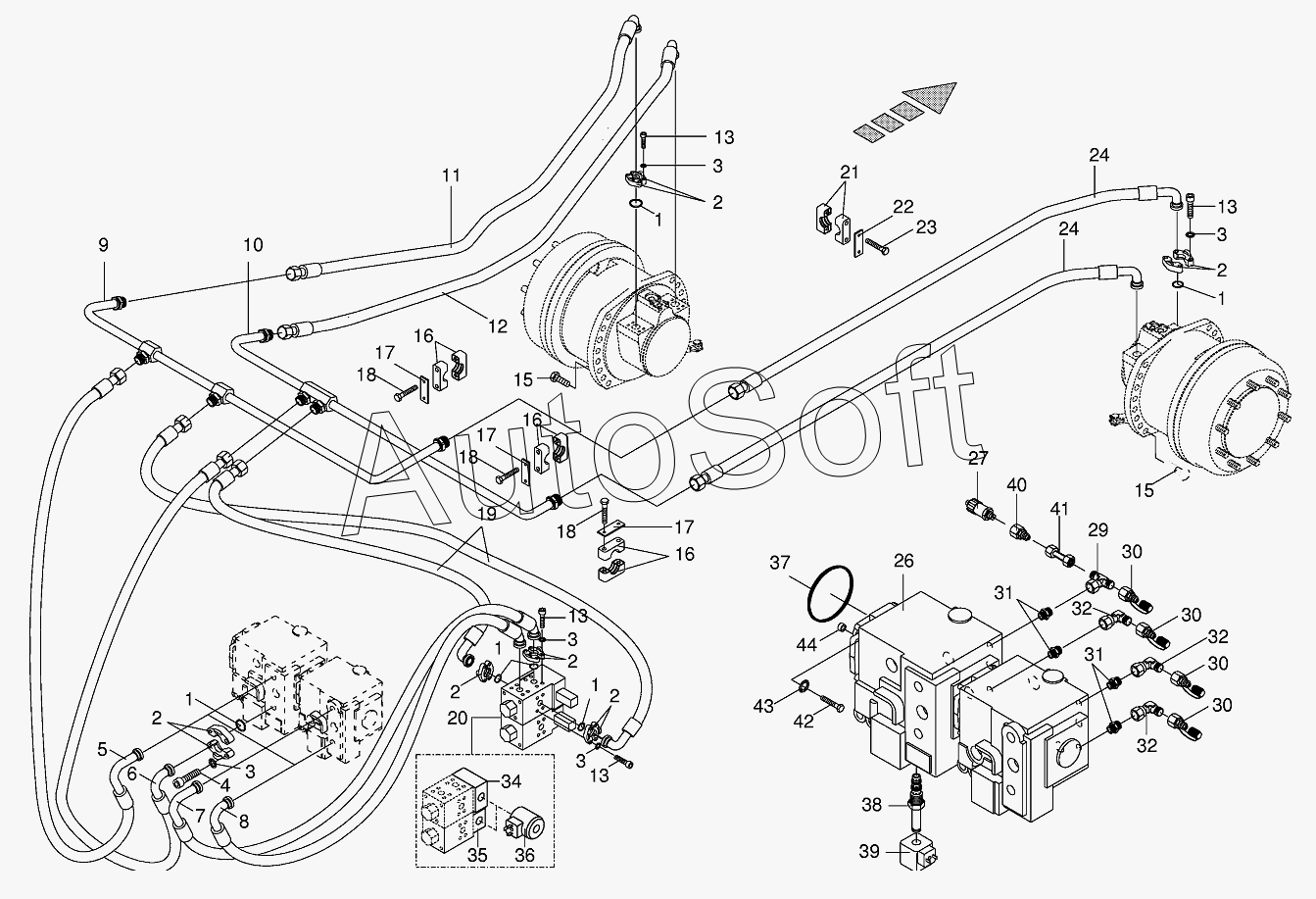

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Traction drive wheel engine-front
/87.gif)
35
23
24
24
26
27
29
30
30
30
30
31
31
32
32
32
34
22
36
37
38
39
40
41
42
43
44
11
2
2
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
1
1
1
1
1
12
13
13
13
13
15
15
16
16
16
17
17
17
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191240 | 0***0 | Gasket ring | |
| 1 | 0***0 | O-ring | |
| 2 | 0***0 | SAE-flange section | |
| 3 | 0***0 | Detent edged washer | |
| 4 | 0***0 | Allen screw | |
| 5 | 0***0 | High pressure hose line | |
| 6 | 0***0 | High pressure hose line | |
| 7 | 0***0 | High pressure hose line | |
| 8 | 0***0 | High pressure hose line | |
| 9 | 0***2 | Distributor-Return/front axle | |
| 10 | 0***2 | Distributor-Flow/front axle | |
| 11 | 0***1 | High pressure hose line | |
| 12 | 0***1 | High pressure hose line | |
| 13 | 0***1 | Allen screw | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Тubе сlаmp-2 hаlvеs | |
| 17 | 0***0 | Cover plate | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***0 | Нigh prеssurе hоsе linе | |
| 20 | 0***0 | Hydraulik-ganged valve | |
| 21 | 0***0 | Тubе сlаmp-2 hаlvеs | |
| 22 | 0***1 | Cover plate | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***1 | High pressure hose line | |
| 26 | 0***0 | Variable displacement pump | |
| 27 | 0***0 | Pressure sensor | |
| 29 | 0***0 | T connector | |
| 30 | 0***0 | Connector f.mini-test equipm. | |
| 31 | 0***0 | Male connector | |
| 32 | 0***0 | Lug | |
| 34 | 0***1 | Head rinse valve | |
| 35 | 0***0 | Pilot valve | |
| 36 | 0***0 | Magnetic steering hub | |
| 37 | 0***0 | O-ring | |
| 38 | 0***0 | Valve | |
| 39 | 0***0 | Solenoid coil | |
| 40 | 0***0 | Unscrewing connection | |
| 41 | 0***0 | Double nipple | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***0 | Bushing |
