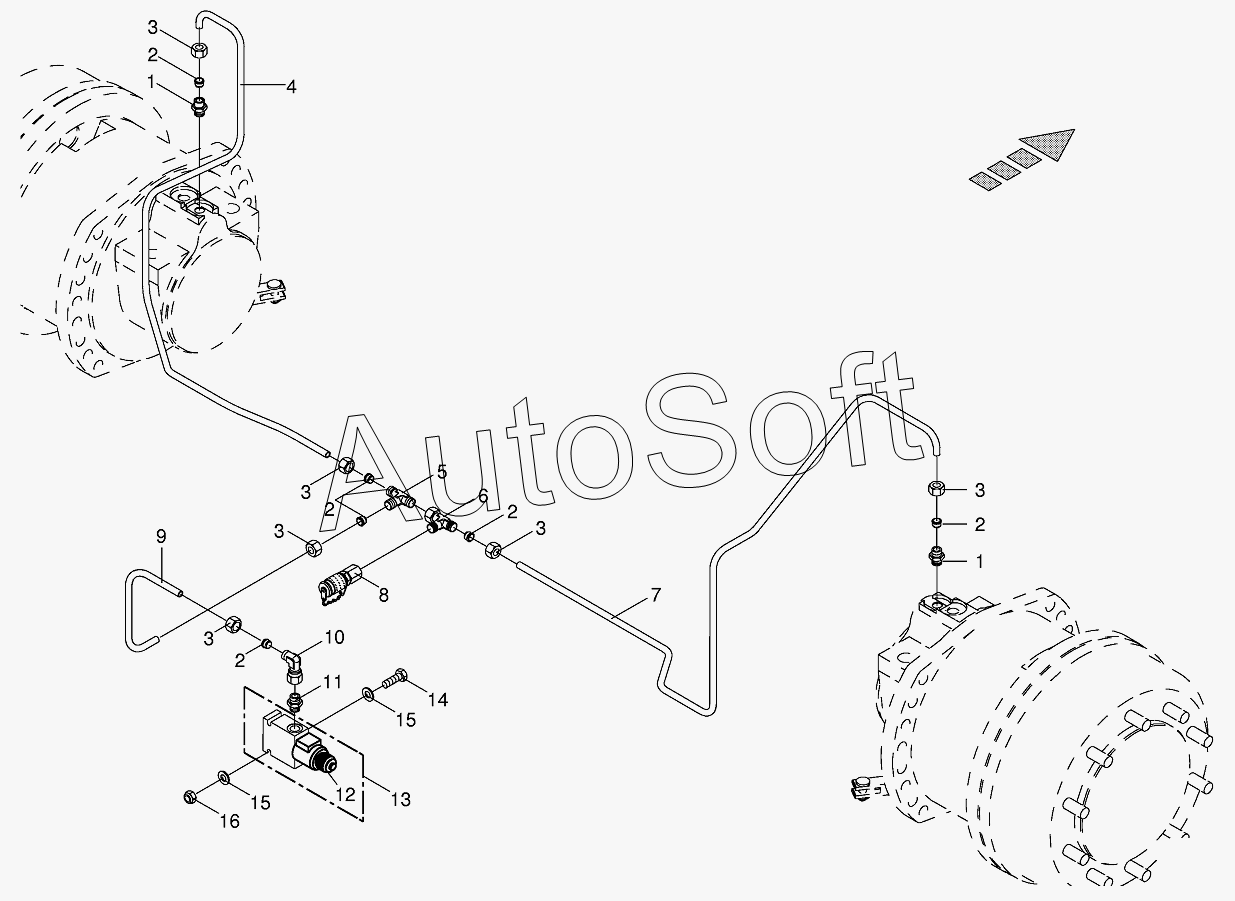

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Hydr.line speed range shifting front
/108.gif)
1
1
2
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190700 | 0***0 | Solenoid coil | |
| 1 | 0***1 | Male connector | |
| 2 | 0***1 | Cutting ring | |
| 3 | 0***0 | Nozzle disc cap | |
| 4 | 0***0 | Hydraulic line | |
| 5 | 0***1 | T connector | |
| 6 | 0***1 | Adjustable L connection | |
| 7 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 0***0 | Connector f.mini-test equipm. | |
| 9 | 0***0 | Hydraulic line | |
| 10 | 0***1 | Angle lug | |
| 11 | 0***0 | Male connector | |
| 12 | 0***0 | 3/2-Directional-control valve | |
| 13 | 0***0 | 3/2-Diverter vave bloc | |
| 14 | 0***1 | Hex head bolt | |
| 15 | 0***1 | Washer | |
| 16 | 0***1 | Locknut |
