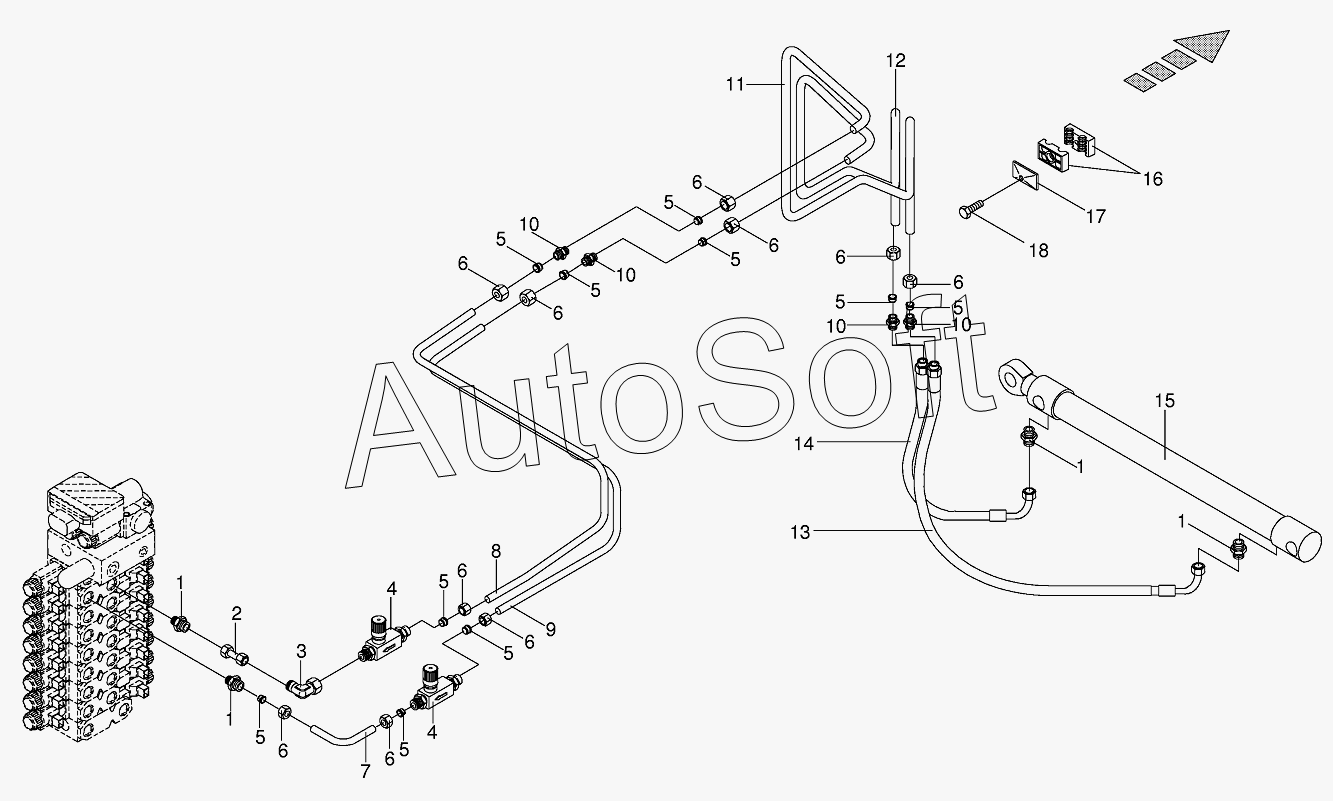

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Lines sharpening device
/133.gif)
1
1
1
1
2
3
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187650 | 0***0 | Sealing set | |
| 1 | 0***1 | Male connector | |
| 2 | 0***0 | Double nipple | |
| 3 | 0***1 | Angle lug | |
| 4 | 0***0 | One-way restrictor | |
| 5 | 0***1 | Cutting ring | |
| 6 | 0***0 | Nozzle disc cap | |
| 7 | 0***0 | Hydraulic line | |
| 8 | 0***0 | Hydraulic line | |
| 9 | 0***0 | Hydraulic line | |
| 10 | 0***1 | Connector | |
| 11 | 0***0 | Hydraulic line | |
| 12 | 0***0 | Hydraulic line | |
| 13 | 0***1 | High pressure hose line | |
| 14 | 0***0 | High pressure hose line | |
| 15 | 0***0 | Hydraulic cylinder | |
| 16 | 0***0 | Tube clamp-2 halves | |
| 17 | 0***0 | Cover plate | |
| 18 | 0***0 | Hex head bolt |
