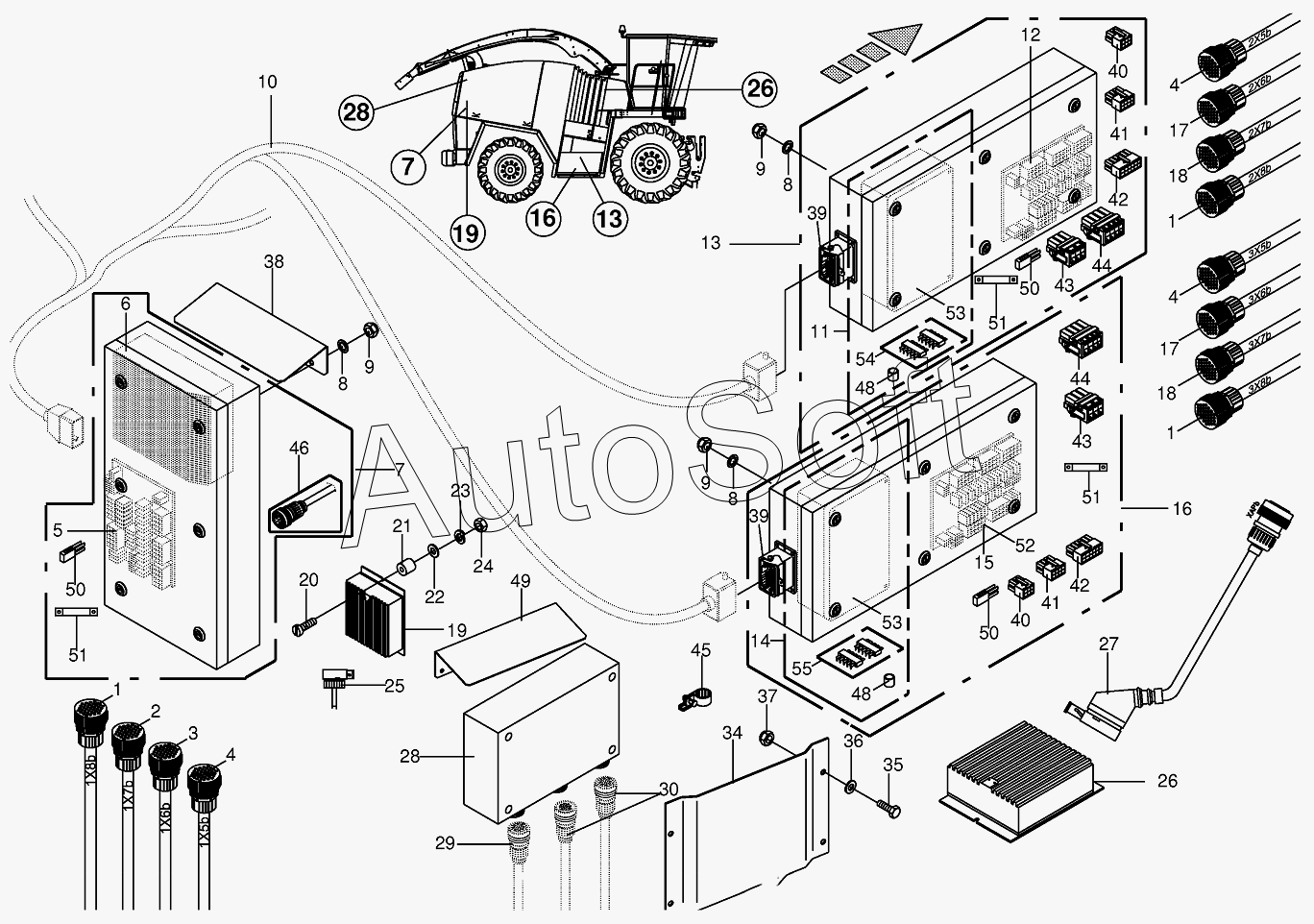

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Secondary distributor (SD1,SD2,SD3)
/217.gif)
1
1
1
1
2
3
4
4
4
5
6
7
7
8
8
8
9
9
9
10
11
12
13
13
14
15
16
16
17
17
17
18
18
19
19
20
21
22
23
24
25
26
26
27
28
28
29
30
34
35
36
37
38
39
39
40
40
41
41
41
42
43
43
44
44
45
45
45
45
46
48
48
49
50
50
50
51
51
51
52
53
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 003027302 | 0***2 | Circuit board | |
| 003028501 | 0***1 | Сirсuit bоаrd-inсl. sоftwаrе | |
| 003032124 | 0***4 | Distribution device 3 | |
| 003035780 | 0***0 | Housing cover | |
| 003035780 | 0***0 | Housing cover | |
| 003035780 | 0***0 | Housing cover | |
| 200803200 | 2***0 | Wiring harness | |
| 200803210 | 2***0 | Distribution device 3 | |
| 200803220 | 2***0 | Distribution device 3 | |
| 200803240 | 2***0 | Software | |
| 200806730 | 2***0 | Housing | |
| 200806740 | 2***0 | Housing | |
| 200806740 | 2***0 | Housing | |
| 200806750 | 2***0 | Housing | |
| 1 | 0***0 | Wiring hаrnеss | |
| 1 | 2***0 | Wiring harness | |
| 2 | 0***6 | Wiring harness-hydraulic pumps | |
| 3 | 0***6 | Wiring harness-sensors/ actuators | |
| 4 | 0***3 | Wiring harness | |
| 5 | 0***2 | Circuit board-incl. software | |
| 6 | 0***3 | Travel control | |
| 7 | 0***4 | Distribution device 1 | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Hex nut | |
| 10 | 0***3 | Wiring harness-power supply | |
| 11 | 0***9 | Job computer | |
| 12 | 0***1 | Circuit board-incl. software | |
| 13 | 0***5 | Distribution device 2 | |
| 14 | 0***9 | Jоb соmputеr | |
| 15 | 2***1 | Job computer | |
| 16 | 0***4 | Distributiоn dеviсе 3 | |
| 17 | 0***8 | Wiring hаrnеss | |
| 17 | 2***0 | Wiring harness | |
| 18 | 0***5 | Wiring harness | |
| 19 | 0***0 | Dios exit-module | |
| 20 | 0***0 | Allen screw | |
| 21 | 0***0 | Rubber pad | |
| 22 | 0***0 | Washer | |
| 23 | 0***0 | Spring washer | |
| 24 | 0***1 | Hex nut | |
| 25 | 0***4 | Wiring harness | |
| 26 | 2***0 | Automatic pilot-incl. software | |
| 27 | 0***2 | Adapter wire-Autopilot | |
| 28 | 0***1 | Heinzmann control unit supply : 302 940 + 304 580 | |
| 29 | 0***4 | Connection cable | |
| 30 | 0***5 | Wiring harness | |
| 34 | 0***0 | Cover plate-Heinzmann regulator | |
| 35 | 0***1 | Hex head bolt | |
| 36 | 0***1 | Washer | |
| 37 | 0***1 | Locknut | |
| 38 | 0***0 | Cover plate | |
| 39 | 0***0 | Attaching housing-cpl. | |
| 40 | 0***0 | Plug-6-pole | |
| 41 | 0***0 | Plug-8-pole | |
| 42 | 0***0 | Plug-12-pole | |
| 43 | 0***0 | Plug-6-pole | |
| 44 | 0***0 | Plug-8-pole | |
| 45 | 0***0 | Screwless corrugatend tube | |
| 45 | 0***0 | Screwless corrugatend tube | |
| 45 | 0***0 | Screwless corrugatend tube | |
| 45 | 0***0 | Screwless corrugatend tube | |
| 46 | 0***2 | Plug-Smartdrive | |
| 48 | 0***0 | Battery | |
| 49 | 0***0 | Cover | |
| 50 | 0***0 | Jumper | |
| 51 | 0***0 | Grounding streak | |
| 52 | 2***0 | Circuit board-incl. software | |
| 53 | 0***2 | Job computer | |
| 54 | 0***8 | Flash with software | |
| 55 | 0***9 | Flash with software |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
