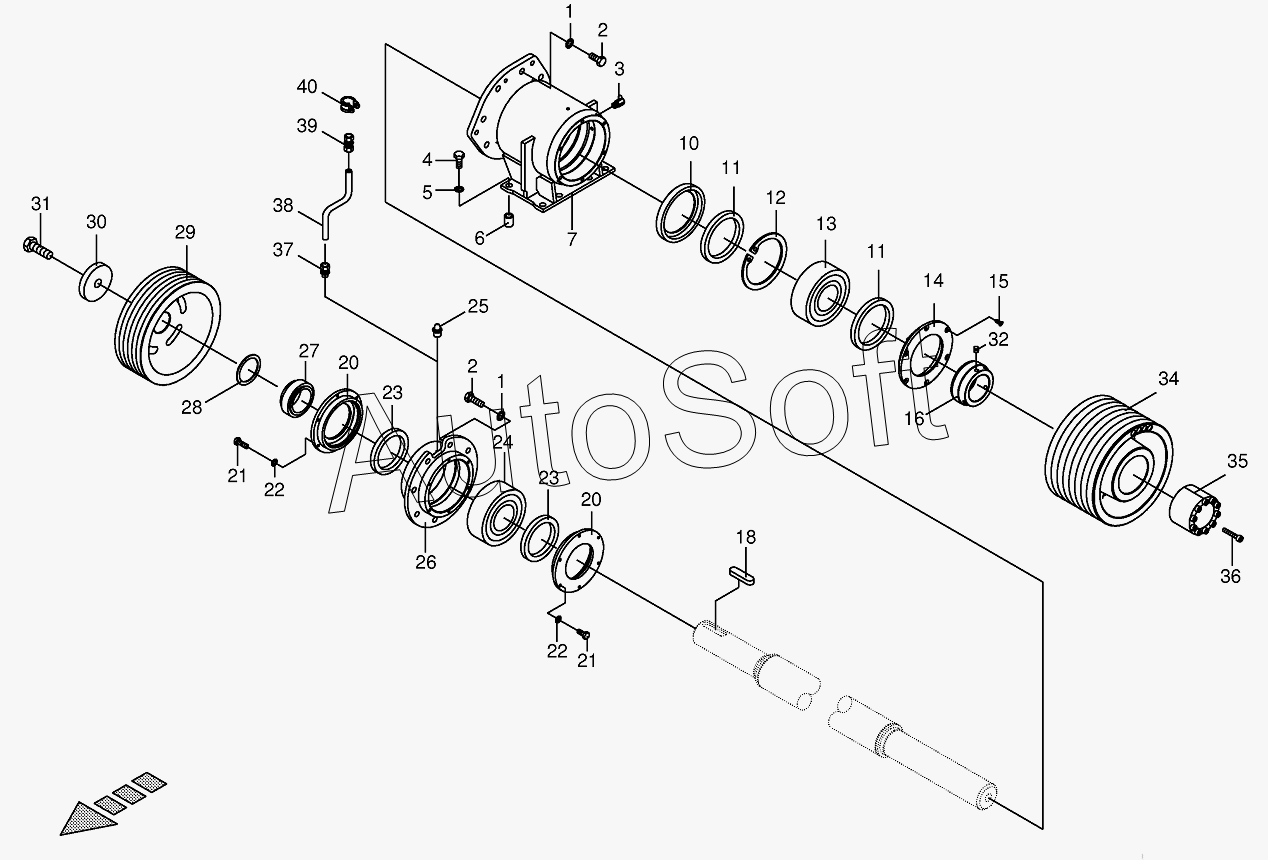

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12 (2013). Discharge accelerator /Roller
/54.gif)
1
1
2
2
3
4
5
6
7
10
11
11
12
13
14
15
16
18
20
20
21
21
22
22
23
23
24
25
26
27
28
28
29
30
31
32
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Detent edged washer | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Grease niple | |
| 4 | 0***1 | Hex head bolt | |
| 5 | 0***0 | Hex nut | |
| 6 | 0***2 | Bushing | |
| 7 | 0***5 | Bearing housing-left | |
| 10 | 0***0 | Ring | |
| 11 | 0***0 | Radial-shaft sealing ring | |
| 12 | 0***0 | Circlip | |
| 13 | 0***0 | Pendular roller bearing | |
| 14 | 0***0 | Outer ring | |
| 15 | 0***2 | Countersunkscrew | |
| 16 | 0***1 | Ring-outside | |
| 18 | 0***0 | Fit-in key | |
| 20 | 0***0 | Ring | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Radial-shaft sealing ring | |
| 24 | 0***0 | Pendular roller bearing | |
| 25 | 0***0 | Grease niple | |
| 26 | 0***4 | Bearing housing-right | |
| 27 | 0***0 | Bushing | |
| 28 | 0***0 | Shim ring | |
| 28 | 0***1 | Shim ring | |
| 29 | 0***3 | Pulley | |
| 30 | 0***2 | End plate | |
| 31 | 0***0 | Hex head bolt-left-hand thread | |
| 32 | 0***1 | Threaded pin | |
| 34 | 0***1 | Pulley | |
| 35 | 0***0 | Set of tensioning parts-35 Nm | |
| 36 | 0***0 | Allen screw | |
| 37 | 2***0 | Screw-in connection-optional | |
| 38 | 2***0 | Tube-optional | |
| 39 | 2***0 | Reducer fitting-optional | |
| 40 | 2***0 | Tube clip w. rubber-optional |
