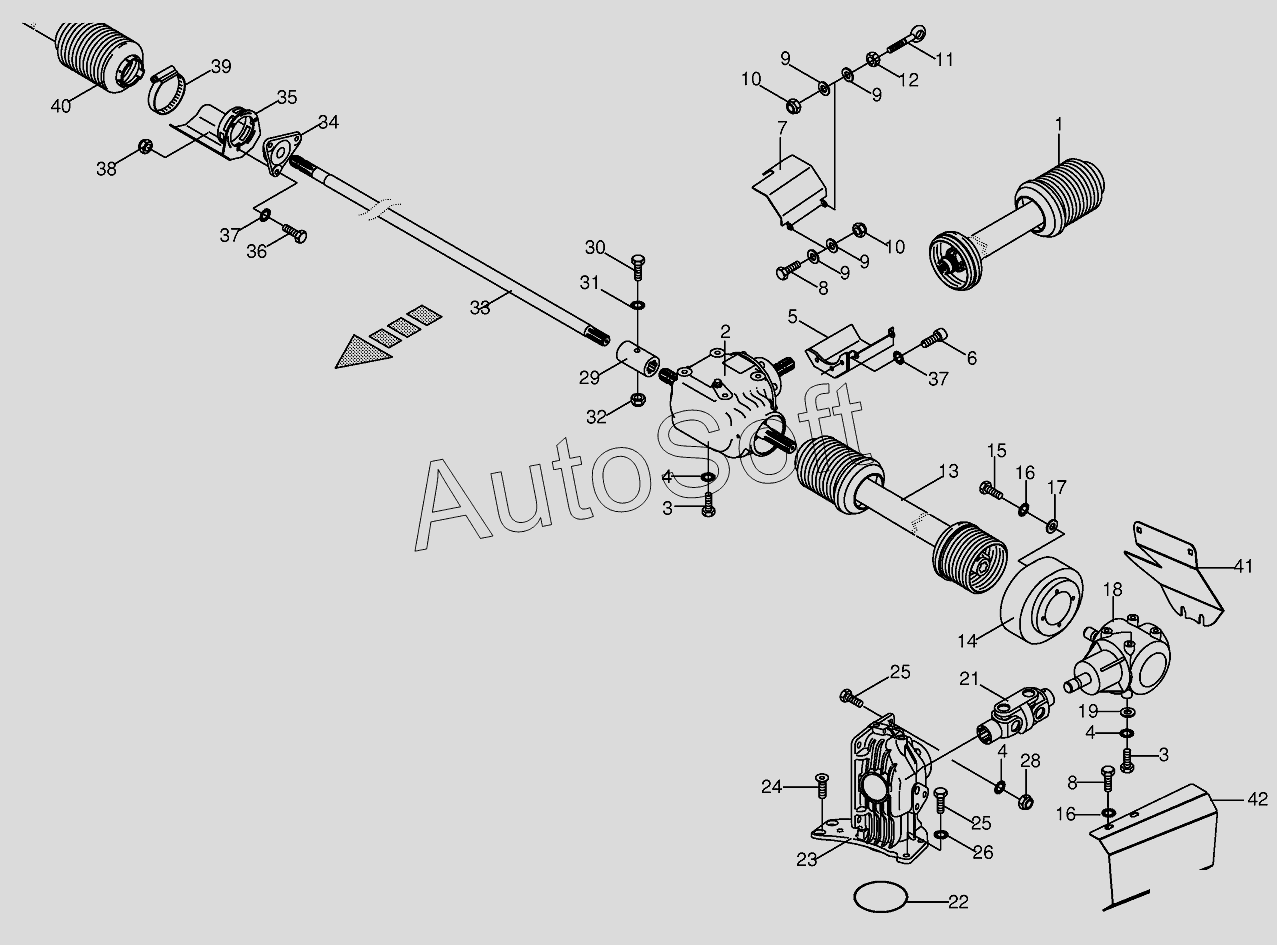

Каталог запасных частей к технике: KRONE X-Disc 6200 (2013). Drive cpl. 752301 - 824610
/13.gif)
1
2
3
3
4
4
4
5
6
7
8
8
9
9
9
9
10
10
11
12
13
14
15
16
16
17
18
19
21
22
23
24
25
25
26
26
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Pto drive shaft | |
| 2 | 2***0 | Main gearbox | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***1 | PTO shaft guard | |
| 6 | 0***1 | Allen screw | |
| 7 | 0***0 | Cover cpl | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Washer | |
| 10 | 0***0 | Locknut | |
| 11 | 0***2 | Eyebolt | |
| 12 | 0***0 | Hex nut | |
| 13 | 0***1 | Pto drive shaft-cpl. | |
| 14 | 0***0 | Protecting cup | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Washer | |
| 18 | 2***0 | Angle gear | |
| 19 | 0***1 | Washer | |
| 21 | 0***0 | Double universal joint | |
| 22 | 0***0 | O-ring | |
| 23 | 2***0 | Gearbox-cpl. | |
| 24 | 0***2 | Countersunkscrew | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***1 | Detent edged washer | |
| 26 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Locknut | |
| 29 | 0***0 | Profile bushing | |
| 30 | 0***2 | Hex head bolt | |
| 31 | 0***1 | Detent edged washer | |
| 32 | 0***1 | Locknut | |
| 33 | 0***1 | Intermediate shaft | |
| 34 | 0***0 | Flange bearing | |
| 35 | 0***3 | Guard support | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Locknut | |
| 39 | 0***1 | Tube clip | |
| 40 | 0***0 | Pto drive shaft-cpl. | |
| 41 | 2***0 | Guard plate | |
| 42 | 2***0 | Guard plate |
