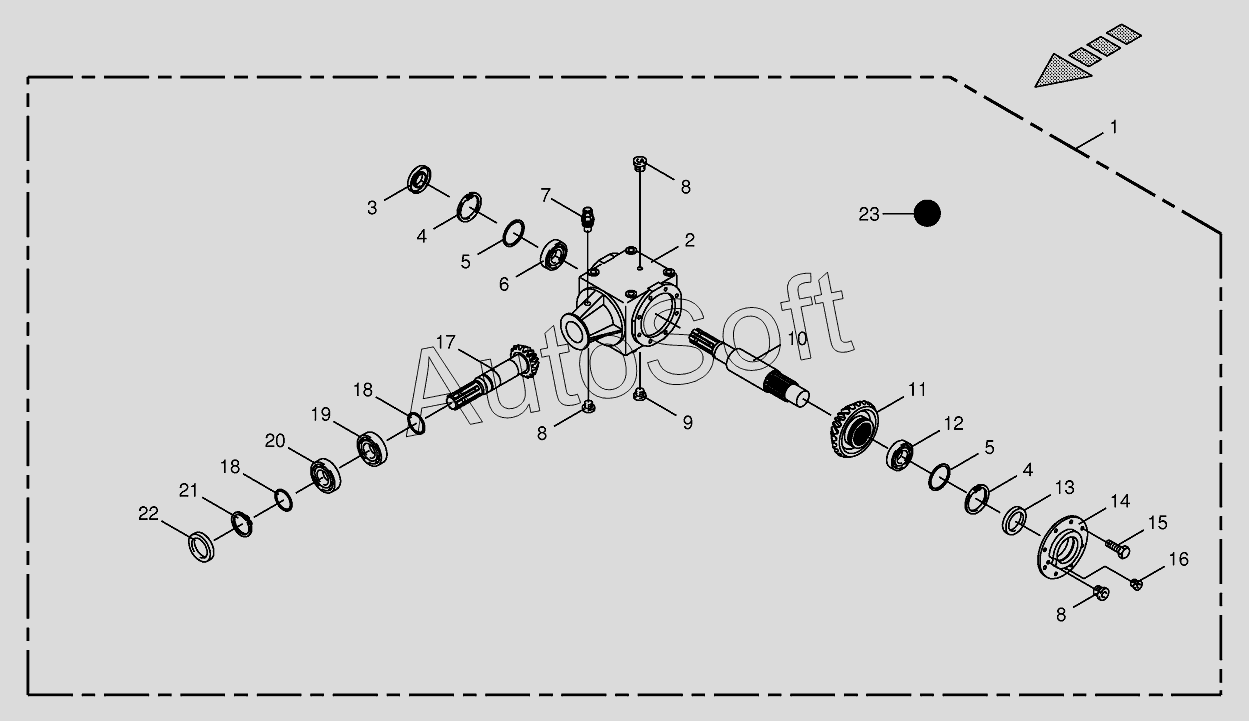

Каталог запасных частей к технике: KRONE X-Disc 6200 (2013). Angle gear 752301 - 824610
/15.gif)
1
2
3
4
4
5
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Angle gear | |
| 2 | 2***0 | Gearbox housing | |
| 3 | 0***0 | Radial-shaft sealing ring | |
| 4 | 0***0 | Circlip | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 6 | 0***0 | Grooved ball bearing | |
| 7 | 0***0 | Breather | |
| 8 | 0***0 | Screw plug | |
| 9 | 2***0 | Screw plug | |
| 10 | 2***0 | Gearbox shaft | |
| 11 | 2***0 | Bevel wheel | |
| 12 | 0***0 | Taper roller bearing | |
| 13 | 0***2 | Sealing cap | |
| 14 | 2***0 | Sealing cap | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Screw plug | |
| 17 | 2***0 | Pinion shaft | |
| 18 | 0***0 | Shim ring | |
| 18 | 0***0 | Shim ring | |
| 19 | 0***0 | Taper roller bearing | |
| 20 | 0***0 | Grooved ball bearing | |
| 21 | 0***0 | Circlip | |
| 22 | 0***1 | Radial-shaft sealing ring | |
| 23 | 0***0 | Oil-Id.-no.=1ltr |
