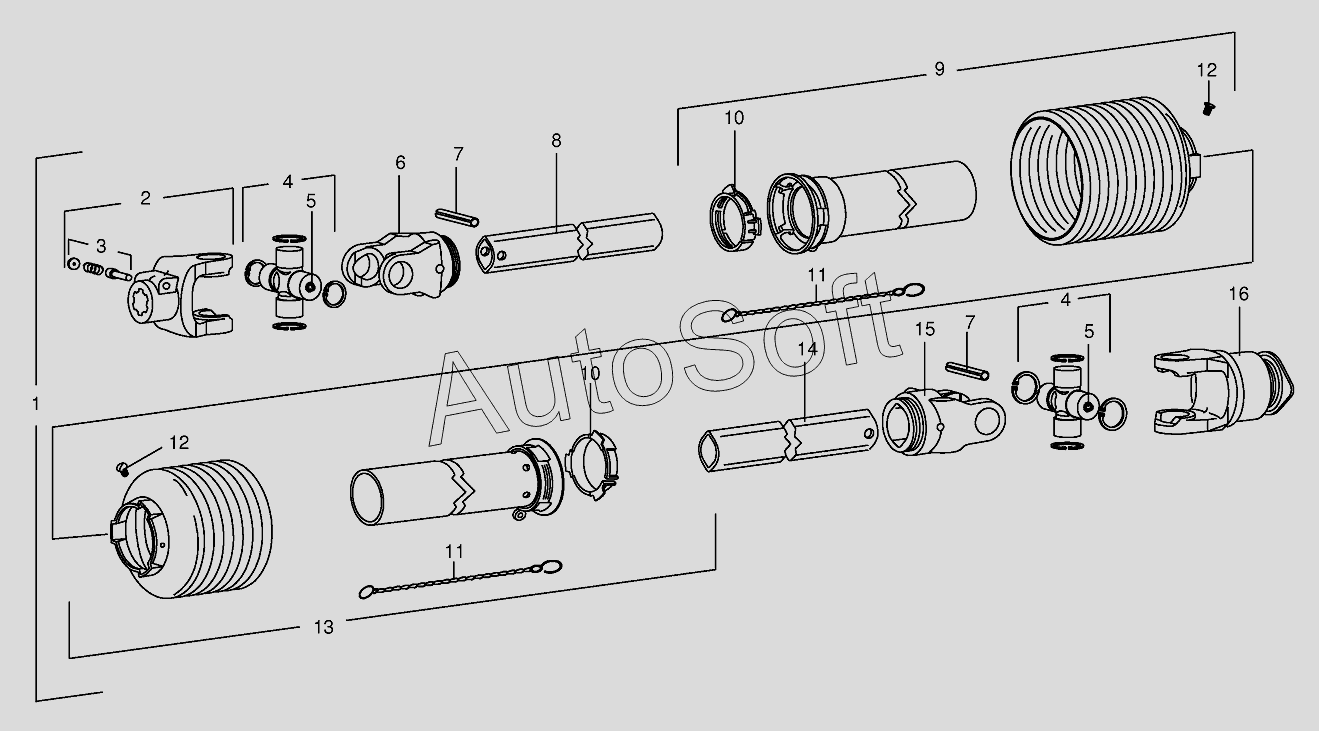

Каталог запасных частей к технике: KRONE X-Disc 6200 (2013). Pto drive shaft 764001 - 824610
/20.gif)
1
2
3
4
4
5
5
6
7
7
8
9
10
10
11
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Pto drive shaft-cpl. | |
| 2 | 0***0 | Outer yoke | |
| 3 | 0***0 | Locking pin | |
| 4 | 0***0 | Cross assy | |
| 5 | 0***0 | Grease niple | |
| 6 | 0***0 | Grooved yoke | |
| 7 | 0***1 | Roll pin | |
| 8 | 0***1 | Profile tube-inside | |
| 9 | 2***0 | Male tube-outside | |
| 10 | 0***0 | Sliding ring | |
| 11 | 0***1 | Chain | |
| 12 | 0***0 | Screw | |
| 13 | 2***0 | Male tube-inside | |
| 14 | 0***1 | Profile tube-outside | |
| 15 | 0***0 | Grooved yoke | |
| 16 | 0***0 | Block-key free wheel mechanism | |
| 17 | 2***0 | Guard hopper |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
