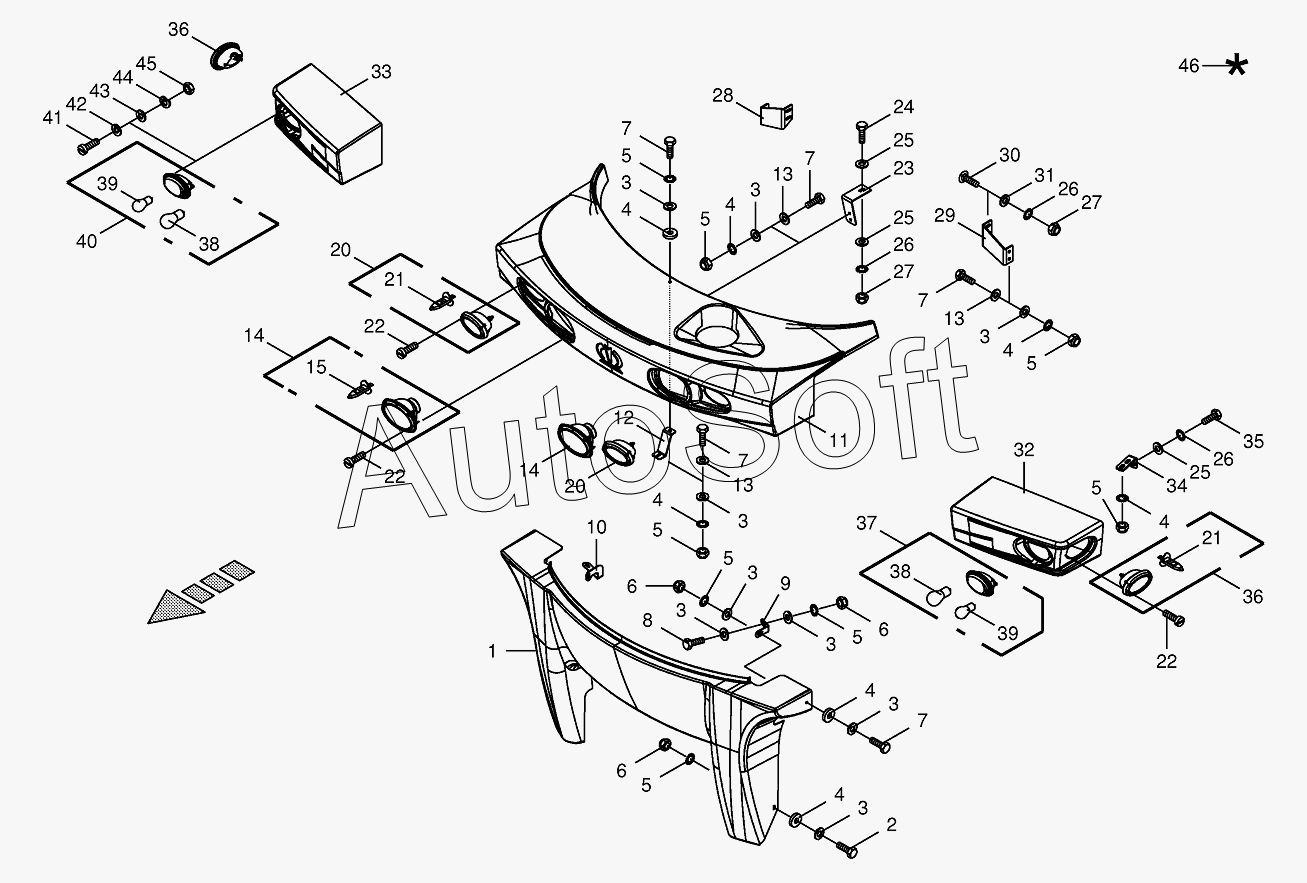

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Front guard/Lighting
/95.gif)
1
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
6
7
7
7
7
7
8
9
10
11
12
13
13
13
14
14
15
20
20
21
21
22
22
22
23
24
25
25
25
26
26
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270063970 | 2***0 | Repairing set for plastics-green | |
| 270108710 | 2***0 | Lamp HS H4 3-p | |
| 1 | 2***0 | Front guard-middle below | |
| 2 | 0***1 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 9***0 | Washers | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 2***0 | Support-left middle | |
| 10 | 2***0 | Support-right middle | |
| 11 | 2***1 | Front buffle-middle | |
| 12 | 2***0 | Support-middle | |
| 13 | 0***0 | Washer | |
| 14 | 2***0 | Headlight | |
| 15 | 0***0 | Bulb | |
| 20 | 2***0 | Work light | |
| 21 | 0***0 | Bulb | |
| 22 | 9***0 | Allen screw | |
| 23 | 2***0 | Support-middle | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 9***0 | Washer | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***0 | Locknut | |
| 28 | 2***0 | Support-right middle | |
| 29 | 2***0 | Support-left middle | |
| 30 | 0***1 | Coach bolt | |
| 31 | 0***0 | Washer | |
| 32 | 2***0 | Front guard-left | |
| 33 | 2***0 | Front guard-right | |
| 34 | 0***3 | Support | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 2***0 | Work light | |
| 37 | 2***0 | Flashing light with side light-left | |
| 38 | 0***0 | Singel filament buld | |
| 39 | 0***0 | Singel filament buld | |
| 40 | 2***0 | Flashing light with side light-right | |
| 41 | 9***0 | Allen screw | |
| 42 | 9***0 | Washer | |
| 43 | 0***1 | Washer | |
| 44 | 0***0 | Spring washer | |
| 45 | 0***1 | Hex nut | |
| 46 | 0***0 | Repairing set for plastics- beige |
