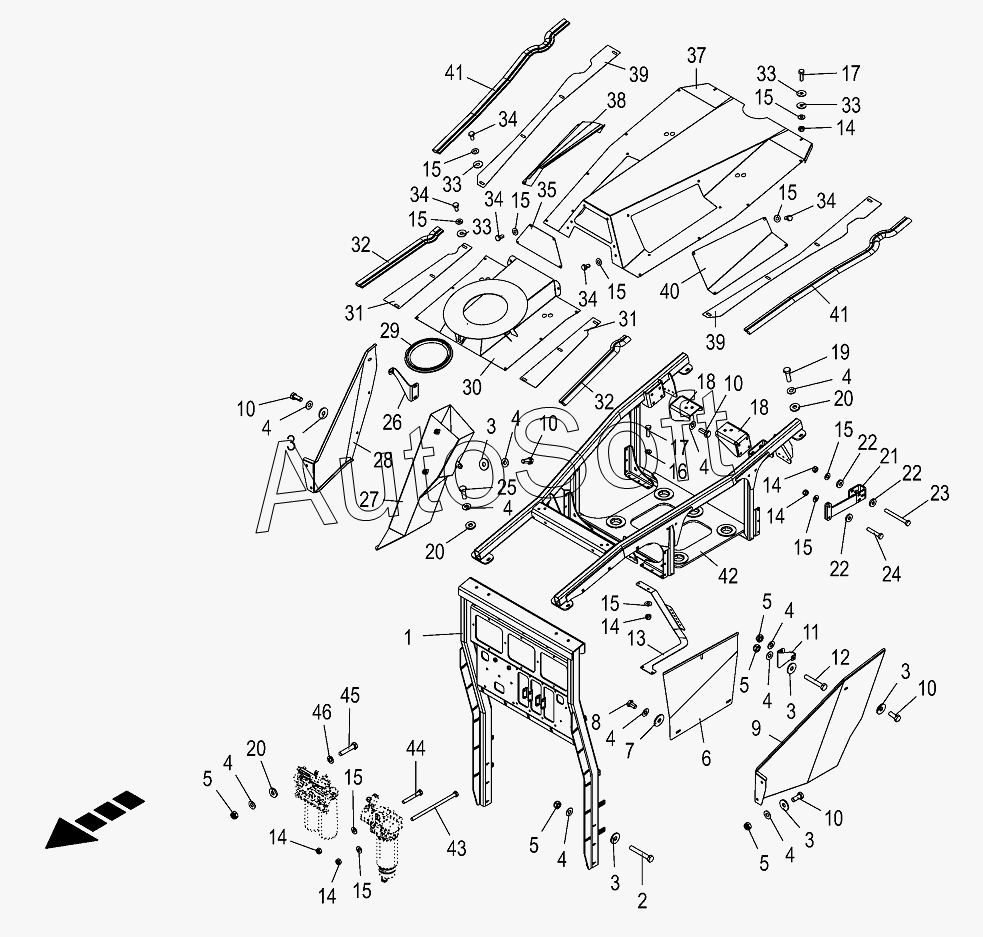

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Panelling frame/Cladding-front top
/97.gif)
1
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
7
8
9
10
10
10
10
10
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
16
17
17
18
18
19
20
20
20
21
22
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
33
33
34
34
34
34
34
35
37
38
39
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Roof rack frame front | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 9***0 | Washer | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Locknut | |
| 6 | 2***0 | Heat protection | |
| 7 | 0***0 | Washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 2***0 | Engine guard bottom left | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 2***0 | Guard support bottom left | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 2***0 | Hose clamp support | |
| 14 | 0***0 | Locknut | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Washer | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 2***0 | Engine roof support | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Washer | |
| 21 | 2***0 | Strut rear, lh. | |
| 22 | 0***0 | Washer | |
| 23 | 0***1 | Hex head bolt | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 2***0 | Guard support bottom right | |
| 27 | 2***1 | Protective box | |
| 28 | 2***0 | Engine guard bottom right | |
| 29 | 2***0 | Edge protection profile | |
| 30 | 2***0 | Hood | |
| 31 | 2***0 | Sealing tape air filter | |
| 32 | 2***0 | Edge protection prof. | |
| 33 | 0***0 | Washer | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 2***0 | Cover plate front | |
| 37 | 2***1 | Top plate welded | |
| 38 | 2***0 | Cover plate | |
| 39 | 2***0 | Sealing tape top plate | |
| 40 | 2***0 | Cover plate left | |
| 41 | 2***0 | Edge protection prof. | |
| 42 | 2***0 | Roof rack frame top | |
| 43 | 0***0 | Hex head bolt | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***1 | Hex head bolt | |
| 46 | 0***0 | Washer |
