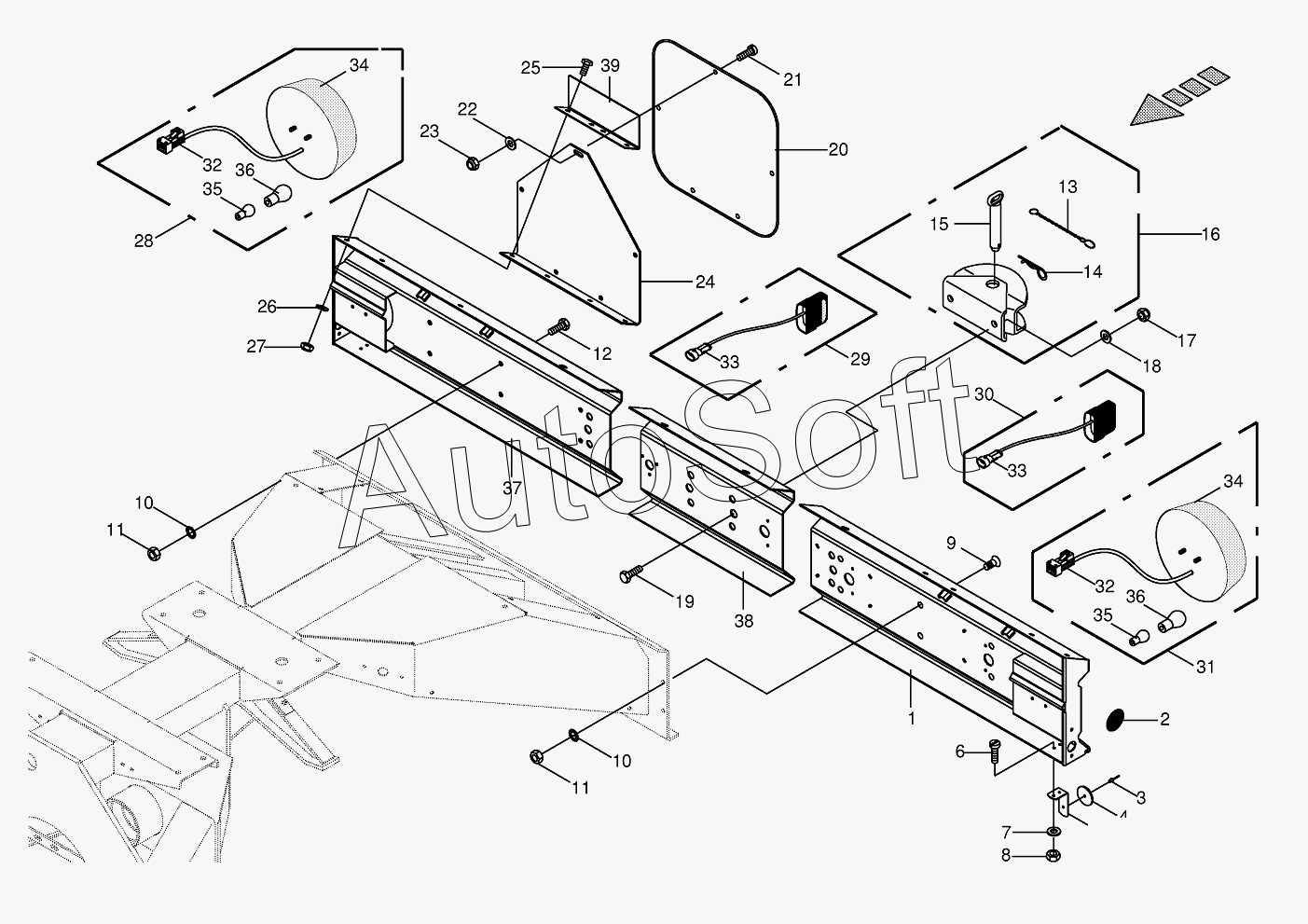

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Lighting bracket/trailer hitch
/101.gif)
30
21
22
23
24
25
26
27
28
29
20
31
32
32
33
33
34
34
35
35
36
36
37
38
39
11
11
2
3
4
5
6
7
8
9
10
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Lamp carrier-left | |
| 2 | 0***0 | Side light-yellow-self- adhesive | |
| 3 | 0***0 | Blind rivet | |
| 4 | 0***1 | Rear reflector-red | |
| 5 | 0***0 | Supporting angle | |
| 6 | 0***0 | Allen screw | |
| 7 | 0***1 | Washer | |
| 8 | 0***1 | Hex nut | |
| 9 | 0***0 | Countersunkscrew | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Hex nut | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Steel chain | |
| 14 | 0***0 | Spring clip | |
| 15 | 0***1 | Pin | |
| 16 | 0***1 | Trailer hitch | |
| 17 | 0***0 | Locknut | |
| 18 | 0***1 | Washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Warning panel | |
| 21 | 0***1 | Coach bolt | |
| 22 | 0***0 | Washer | |
| 23 | 0***0 | Locknut | |
| 24 | 0***4 | Warning panel support | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***1 | Washer | |
| 27 | 0***0 | Locknut | |
| 28 | 0***3 | Lamp K bulb 2-pole | |
| 29 | 0***4 | Supers. cpl. rh. 12V-right | |
| 30 | 0***4 | Lamp K bulb 2-pole | |
| 31 | 0***3 | Supers. cpl. lh. 12V-left | |
| 32 | 0***0 | Plug-6-pole | |
| 33 | 0***0 | Coupling socket-2-pole | |
| 34 | 0***0 | Pane | |
| 35 | 0***0 | Singel filament buld | |
| 36 | 0***0 | Singel filament buld | |
| 37 | 2***0 | Lamp carrier-right | |
| 38 | 2***0 | Lamp carrier-middle | |
| 39 | 2***0 | Support reflector strip rear |
