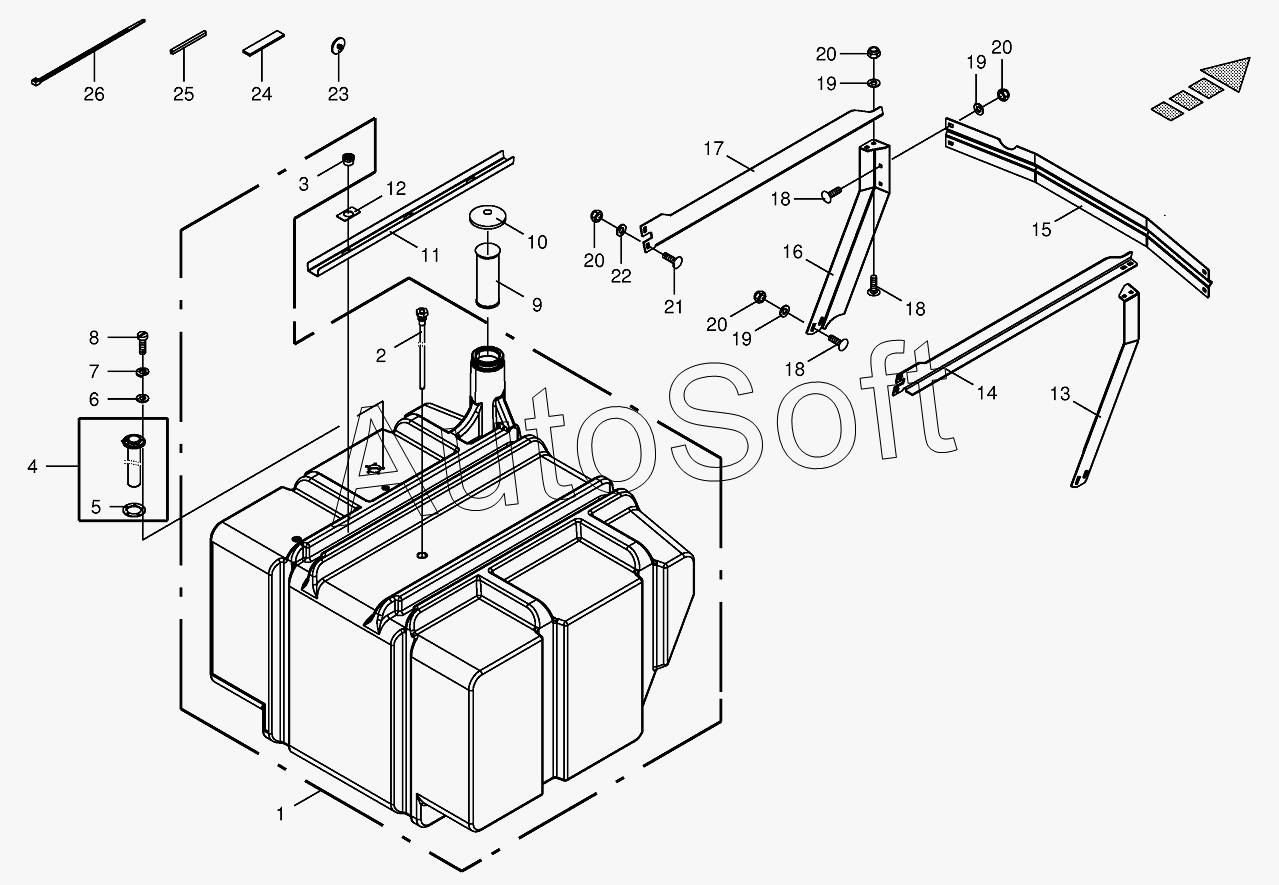

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Diesel fuel tank
/103.gif)
14
26
25
24
23
22
21
20
20
20
20
19
19
19
18
18
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Diesel tank 700 litres | |
| 2 | 2***0 | Suction pipe | |
| 3 | 2***0 | Screw plug | |
| 4 | 0***2 | Level sensor | |
| 5 | 0***0 | Gasket | |
| 6 | 0***1 | Washer | |
| 7 | 0***0 | Spring washer | |
| 8 | 0***1 | Allen screw | |
| 9 | 0***0 | Sieve | |
| 10 | 0***0 | Oil tank filler cap | |
| 11 | 2***0 | Tank reinforcement | |
| 12 | 2***0 | Cover plate | |
| 13 | 2***1 | Angle diesel tank filling front, rh. | |
| 14 | 2***0 | Tank fastening-top right | |
| 15 | 2***0 | Tank fastening-front | |
| 16 | 2***1 | Angle diesel tank filling front, lh. | |
| 17 | 2***0 | Tank fastening-left front | |
| 18 | 0***1 | Coach bolt | |
| 19 | 0***1 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 0***2 | Coach bolt | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***1 | Frame plating | |
| 24 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 25 | 0***0 | Edge protection-Id.-no.= 1m | |
| 26 | 0***2 | Cable band |
