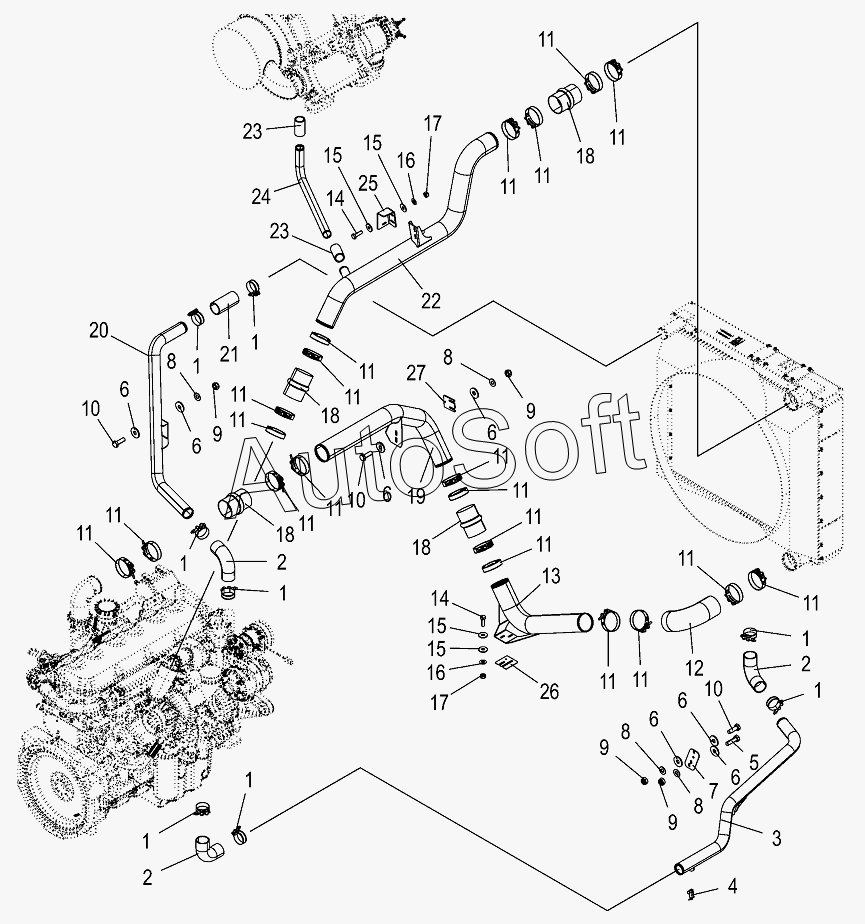

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Engine piping
/112.gif)
1
1
1
1
1
1
1
1
2
2
2
3
4
5
6
6
6
6
6
6
6
7
8
8
8
8
9
9
9
9
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
14
15
15
15
15
16
16
17
17
18
18
18
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270125250 | 2***0 | Clamp charge air | |
| 1 | 2***0 | Clamp | |
| 2 | 2***0 | Hose bend 90° | |
| 3 | 2***0 | Cooling water tube cold | |
| 4 | 0***0 | Discharge drain | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 9***0 | Washer | |
| 7 | 2***0 | Console | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 2***0 | Clamp charge air | |
| 12 | 2***0 | Hose bend 90° | |
| 13 | 2***0 | Charge air pipe cold radiator side | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Washer | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Locknut | |
| 18 | 2***0 | Hose sleeve LL straight | |
| 19 | 2***0 | Charge air pipe cold engine side | |
| 20 | 2***0 | Cooling water tube hot | |
| 21 | 2***0 | Air hose 150 long | |
| 22 | 2***0 | Charge air pipe hot | |
| 23 | 2***0 | Hose sleeve LL straight | |
| 24 | 2***0 | Charge air pipe hot for AGR | |
| 25 | 2***0 | Console charge air hot | |
| 26 | 2***0 | Spacer plate | |
| 27 | 2***0 | Spacer plate |
