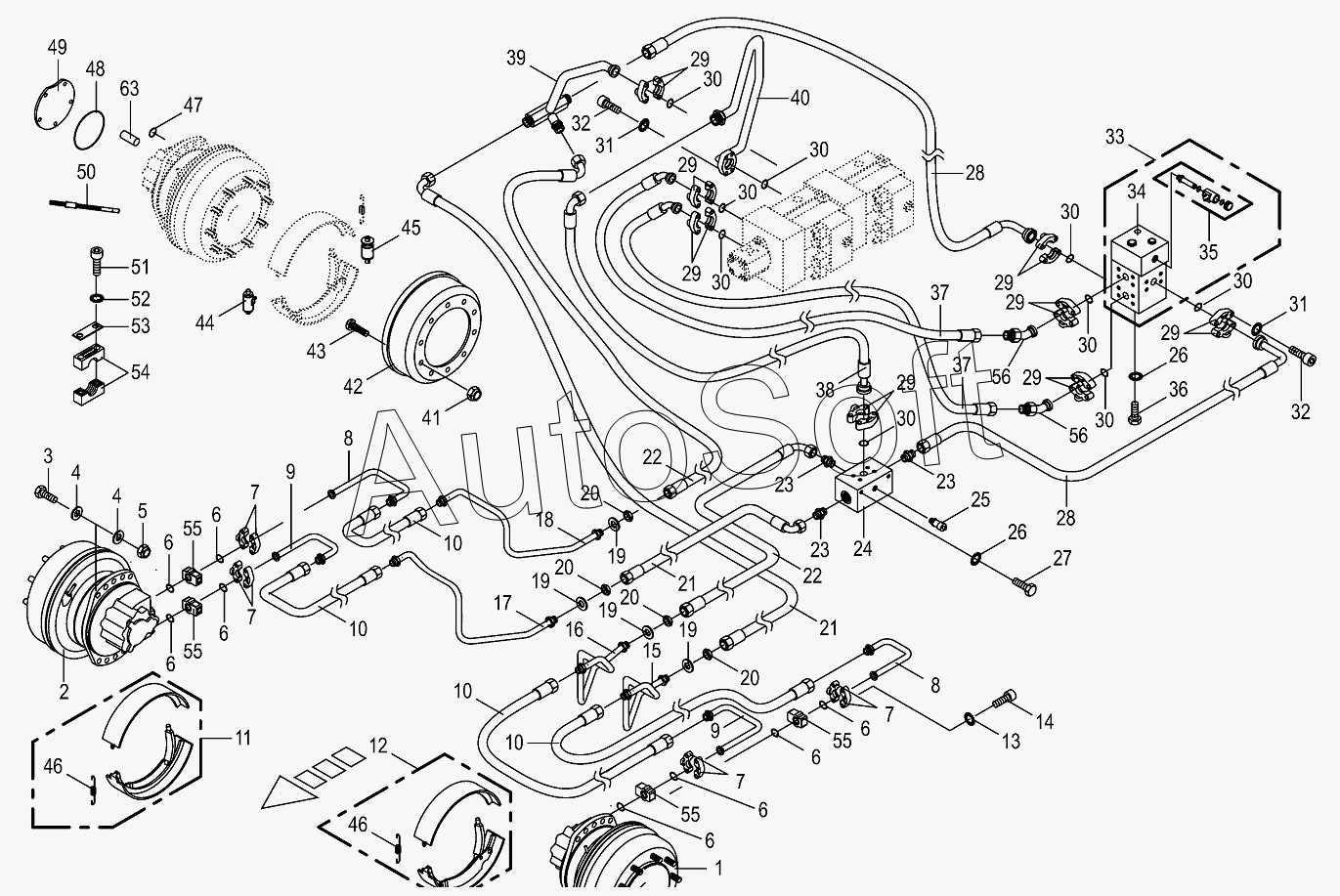

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Hydr.ground drive/Cam lobe mot.-front
/122.gif)
43
31
31
32
32
32
33
34
35
36
37
37
38
39
40
41
42
30
30
30
30
30
30
30
30
30
44
45
46
46
47
48
49
50
51
52
53
54
55
55
55
55
56
56
63
17
2
3
4
4
5
6
6
6
6
6
6
6
6
7
7
7
7
8
8
9
9
10
10
10
10
11
12
13
14
15
16
1
18
19
19
19
19
20
20
20
20
21
21
22
22
23
23
23
24
25
26
26
27
28
28
29
29
29
29
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009106090 | 0***0 | Washer | |
| 009191240 | 0***0 | Gasket ring | |
| 009191610 | 0***0 | Sealing set | |
| 270083810 | 2***0 | Pressure spring | |
| 1 | 0***2 | Wheel motor-left, cpl. | |
| 2 | 0***2 | Wheel motor-right, cpl. | |
| 3 | 0***1 | Hex head bolt | |
| 4 | 0***2 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 2***0 | Flange gasket | |
| 7 | 0***1 | SAE-flange section-2 halves | |
| 8 | 0***0 | Soldered joint | |
| 9 | 0***0 | Soldered joint | |
| 10 | 0***1 | Hyd. hose | |
| 11 | 2***0 | Brake shoe-left | |
| 12 | 2***0 | Brake shoe-right, incl. spring | |
| 13 | 0***0 | Detent edged washer | |
| 14 | 9***0 | Allen screw | |
| 15 | 0***1 | Soldered joint-R | |
| 16 | 0***0 | Soldered joint | |
| 17 | 0***1 | Soldered joint | |
| 18 | 0***0 | Soldered joint-R | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Hex nut | |
| 21 | 0***1 | Hyd. hose | |
| 22 | 0***0 | High pressure hose line | |
| 23 | 0***1 | Male connector | |
| 24 | 0***2 | High pressure hydraulic modulation block | |
| 25 | 0***1 | Pressure sensor | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | High pressure hose line | |
| 29 | 0***1 | SAE-flange section-2 halves | |
| 30 | 2***0 | Flange gasket | |
| 31 | 0***0 | Detent edged washer | |
| 32 | 0***1 | Allen screw | |
| 32 | 9***0 | Allen screw | |
| 33 | 0***2 | Hp-ganged valve | |
| 34 | 0***0 | Head rinse valve | |
| 35 | 0***0 | Magnetic steering hub | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 2***0 | High pressure hose line | |
| 38 | 0***1 | High pressure hose line | |
| 39 | 2***0 | Tag block | |
| 40 | 2***0 | Solder piece | |
| 41 | 9***0 | Nut | |
| 42 | 0***0 | Brake drum-10 hole | |
| 43 | 0***0 | Wheel pin | |
| 44 | 0***0 | Wheel brake cylinder | |
| 45 | 0***0 | Autom. adjuster | |
| 46 | 0***0 | Spring set | |
| 47 | 0***0 | O-ring | |
| 48 | 0***0 | O-ring | |
| 49 | 0***0 | Cover | |
| 50 | 0***0 | Brake cable | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***1 | Detent edged washer | |
| 53 | 0***1 | Cover plate | |
| 54 | 0***1 | Tube clamp-2 halves | |
| 55 | 2***0 | SAE intermediate flange | |
| 56 | 2***0 | SAE-flange adapter | |
| 63 | 2***0 | Undersize piston A32193S |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
