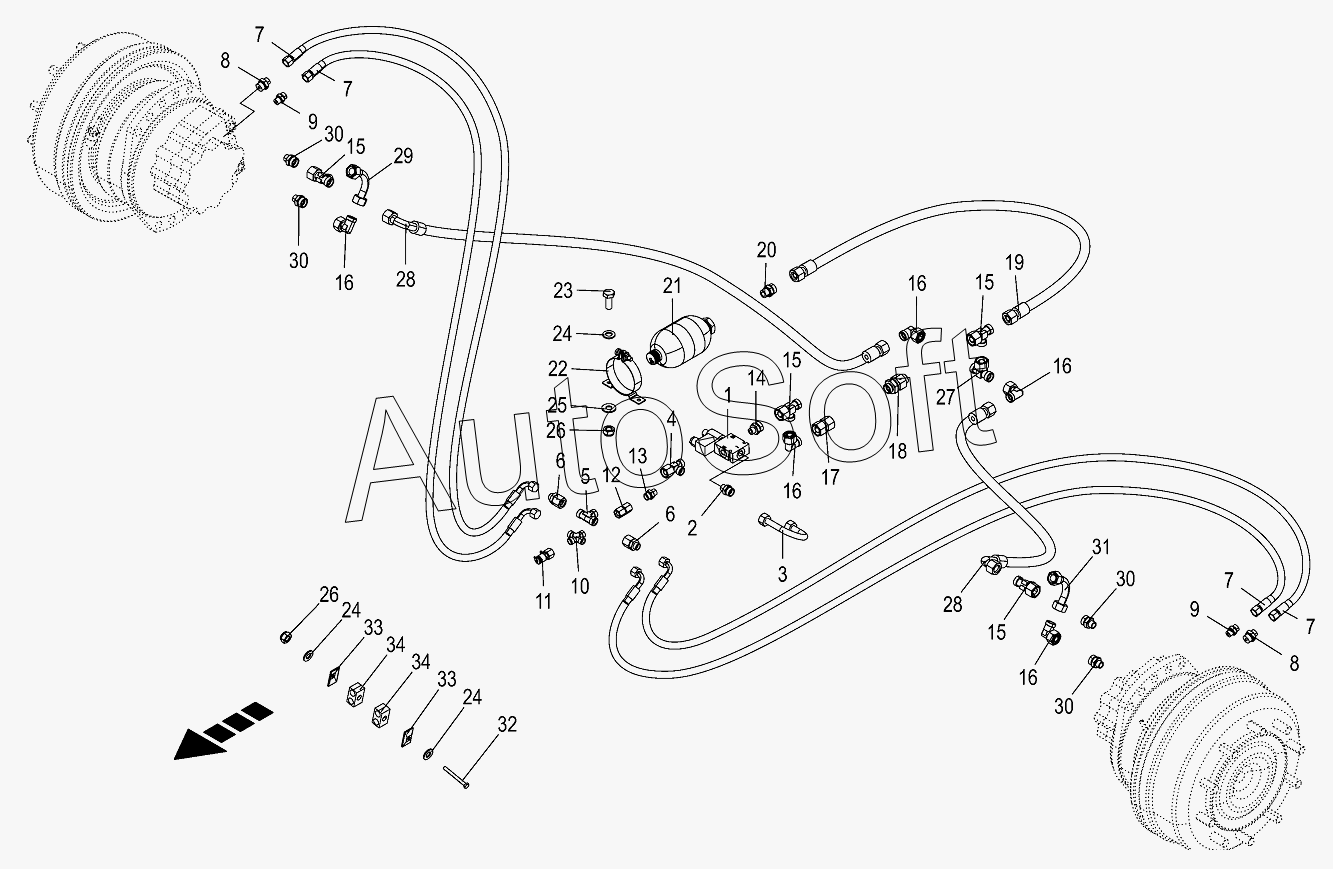

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Hydr.ground drive/pressure oil line-front
/124.gif)
1
2
3
4
5
6
6
7
7
7
7
8
8
9
9
10
11
12
13
14
15
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
24
24
24
25
26
26
27
28
28
29
30
30
30
30
31
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190280 | 0***0 | 3/2-Directional-control valve | |
| 009190700 | 0***0 | Solenoid coil | |
| 1 | 0***0 | 3/2-Diverter vave bloc | |
| 2 | 0***1 | Male connector | |
| 3 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 0***0 | Adjustable L connection | |
| 5 | 0***1 | T-connector | |
| 6 | 0***1 | Reducer fitting | |
| 7 | 0***1 | High pressure hose line | |
| 8 | 0***1 | Male connector | |
| 9 | 0***2 | Male connector | |
| 10 | 0***1 | Cross pipe union | |
| 11 | 0***0 | Connector f.mini-test equipm. | |
| 12 | 0***0 | Double nipple | |
| 13 | 0***1 | Male connector | |
| 14 | 9***0 | Double-ended union | |
| 15 | 0***0 | Adjustable L connection | |
| 16 | 0***0 | Angle lug | |
| 17 | 0***0 | Double nipple | |
| 18 | 0***0 | Non-return valve | |
| 19 | 2***0 | High pressure hose line | |
| 20 | 0***2 | Male connector | |
| 21 | 2***1 | Hyd. accumulator | |
| 22 | 2***0 | Clamp with Console | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Washer | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 0***0 | Locknut | |
| 27 | 9***0 | T connector | |
| 28 | 2***0 | Hyd. hose | |
| 29 | 2***0 | Hyd.-line | |
| 30 | 0***0 | Male connector | |
| 31 | 2***0 | Hyd.-line | |
| 32 | 0***1 | Hex head bolt | |
| 33 | 0***0 | Cover plate | |
| 34 | 2***0 | Tube clamp-2 halves |
