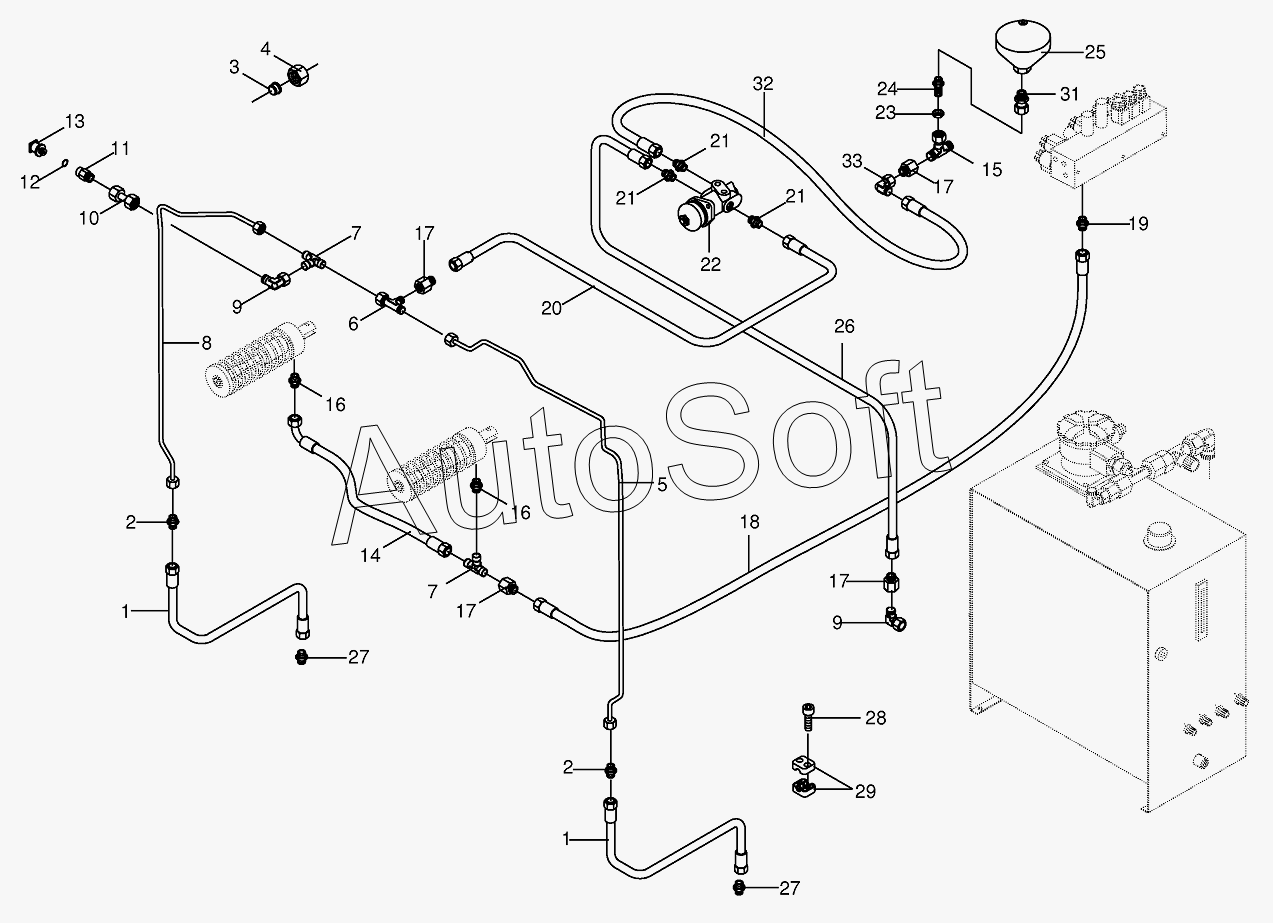

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Hydraulic brakes
/137.gif)
1
1
2
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
16
17
17
17
17
18
19
20
21
21
21
22
23
24
25
26
27
27
28
29
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Hyd. hose | |
| 2 | 0***0 | Reducer fitting | |
| 3 | 0***1 | Cutting ring | |
| 4 | 0***0 | Nozzle disc cap | |
| 5 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 6 | 0***1 | Adjustable L connection | |
| 7 | 0***1 | T connector | |
| 8 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 9 | 0***1 | Angle lug | |
| 10 | 0***0 | Double nipple | |
| 11 | 0***0 | Unscrewing connection | |
| 12 | 0***1 | Gasket ring | |
| 13 | 0***2 | Pressure transformer | |
| 14 | 0***0 | High pressure hose line | |
| 15 | 0***1 | T-connector | |
| 16 | 0***0 | Male connector | |
| 17 | 0***1 | Reducer fitting | |
| 18 | 0***1 | High pressure hose line | |
| 19 | 0***2 | Male connector | |
| 20 | 0***2 | Hyd. hose | |
| 21 | 0***1 | Male connector | |
| 22 | 0***0 | Brake valve | |
| 23 | 0***2 | Hex nut-low form | |
| 24 | 0***1 | Straight 2-way connector | |
| 25 | 0***0 | Hydraulic-reservoir | |
| 26 | 0***3 | Hyd. hose | |
| 27 | 0***1 | Male connector | |
| 28 | 0***1 | Allen screw | |
| 29 | 0***1 | Tube clamp-2 halves | |
| 31 | 0***1 | Male connector | |
| 32 | 0***1 | Hyd. hose | |
| 33 | 0***0 | Angle lug |
