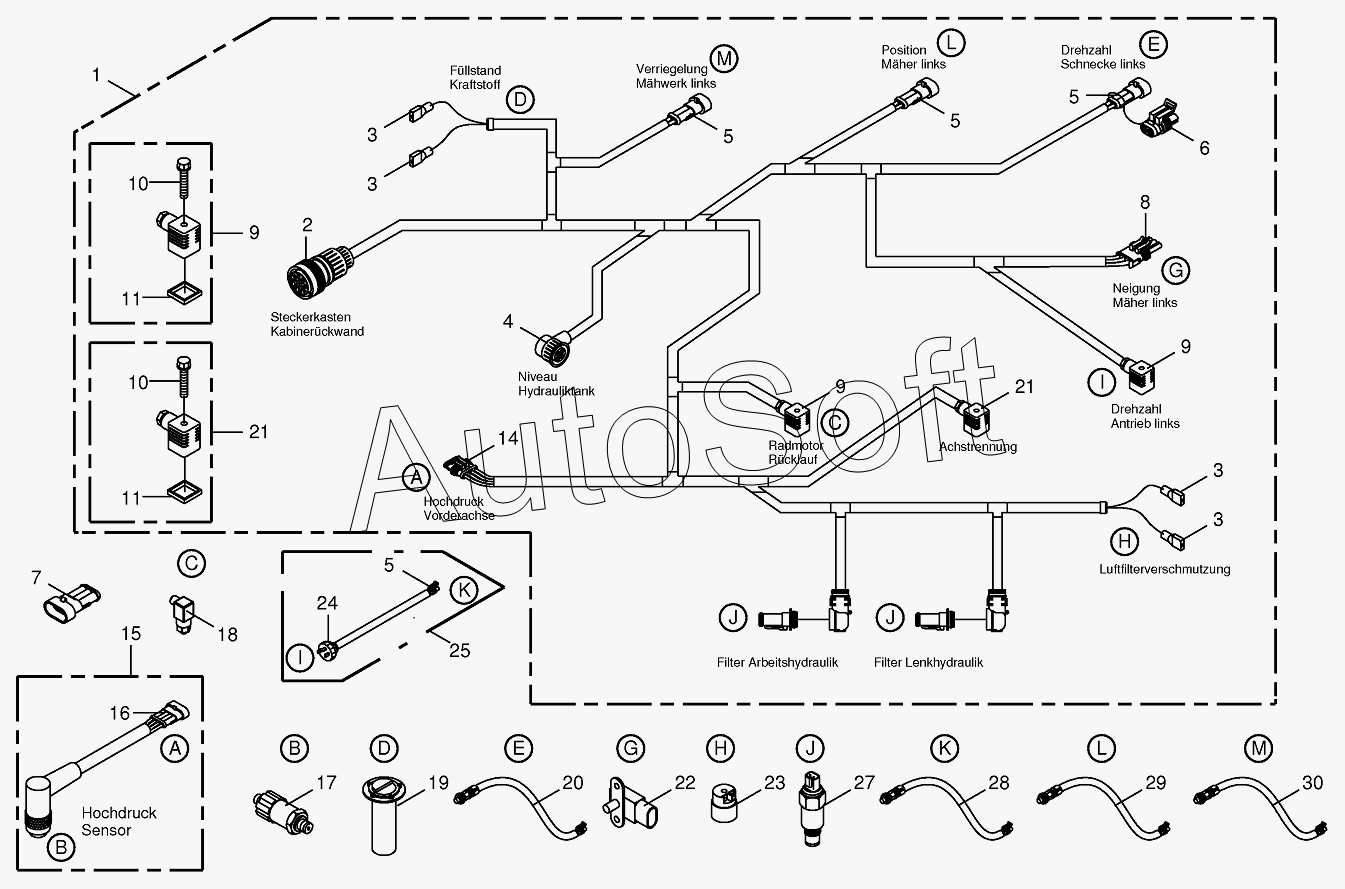

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Wiring Harness-lateral left
/164.gif)
1
2
3
3
3
3
4
5
5
5
5
6
7
8
9
9
9
10
10
11
11
14
15
16
17
18
19
20
21
21
22
23
24
25
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 003022143 | 0***3 | Connection cable | |
| 1 | 2***4 | CH machine side left 20X1 | |
| 2 | 0***1 | Plug Bu HDP20 KPL-31-pole | |
| 3 | 0***0 | Flat sleeve-red | |
| 4 | 0***0 | AMP-circular plug-4-pole | |
| 5 | 0***0 | Coupling socket-2-pole | |
| 6 | 0***0 | Blind bushing casing-2-pole | |
| 7 | 0***0 | Blind-pin casing-3-pole | |
| 8 | 0***0 | Plug-3-pole | |
| 9 | 0***0 | Solenoid valve plug-black | |
| 10 | 0***0 | Screw with straight-line curls | |
| 11 | 0***0 | Gasket | |
| 12 | 0***0 | Plug-2-pole | |
| 14 | 0***0 | Plug-4-pole | |
| 15 | 0***2 | Adapter | |
| 16 | 0***0 | Coupling socket-4-pole | |
| 17 | 0***1 | Pressure sensor | |
| 18 | 0***1 | Pressure switch | |
| 19 | 0***2 | Level sensor | |
| 20 | 2***0 | Namursensor | |
| 21 | 0***0 | Valve plug with LED | |
| 22 | 0***0 | Hall sensor | |
| 23 | 0***0 | Vacuum indicator | |
| 24 | 0***0 | Connector plug-2-pole | |
| 25 | 2***0 | Adapter wire | |
| 27 | 2***0 | Contamination indicator | |
| 28 | 2***0 | Namursensor | |
| 29 | 0***1 | Namursensor | |
| 30 | 0***1 | Namur sensor Namur |
