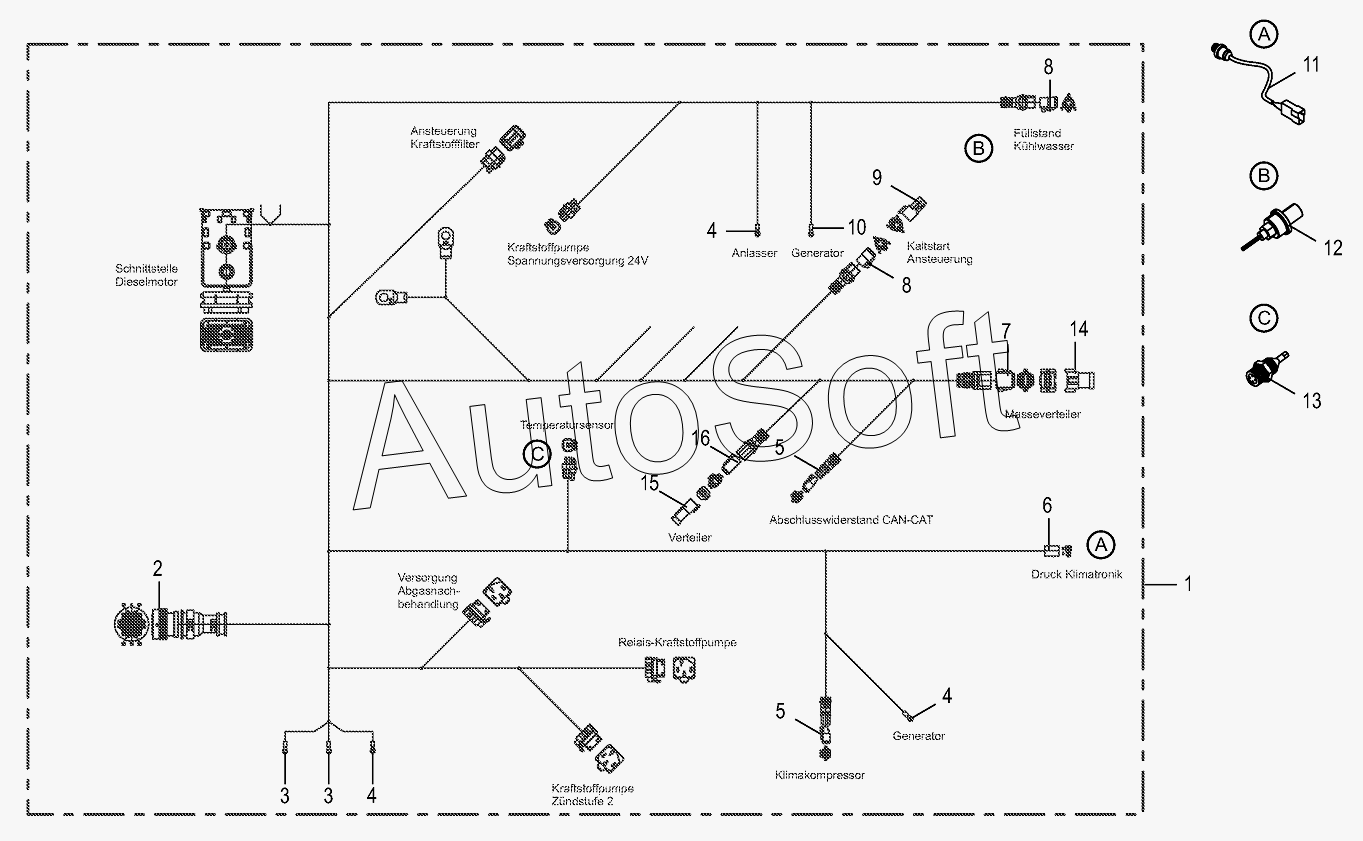

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Wiring Harness-engine
/168.gif)
1
2
3
3
4
4
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270125310 | 2***0 | Seal ring for temperature sensor | |
| 1 | 2***1 | Cable harness diesel engine | |
| 2 | 2***1 | Plug 31-pole socket HDP20 cpl. | |
| 3 | 0***0 | Cable terminal-blue | |
| 4 | 0***0 | Cable terminal-red | |
| 5 | 0***2 | Con. 2-p socket DT cpl. | |
| 6 | 0***0 | Plug-2-pole | |
| 7 | 2***1 | Conn. 4-p socket DT cpl. | |
| 8 | 2***1 | Conn. 3-p socket DT cpl. | |
| 9 | 2***1 | Con. 3-p con. DT cpl. | |
| 10 | 2***0 | Ring connector | |
| 11 | 0***1 | Pressure switch | |
| 12 | 2***0 | Filling level sensor coolant | |
| 13 | 2***0 | Temperature sensor clean air | |
| 14 | 2***0 | Bridging connector 8-p con. DT | |
| 15 | 0***2 | Con. 2-p socket DT cpl. | |
| 16 | 2***0 | Bridging connector 4-p con. DT |
