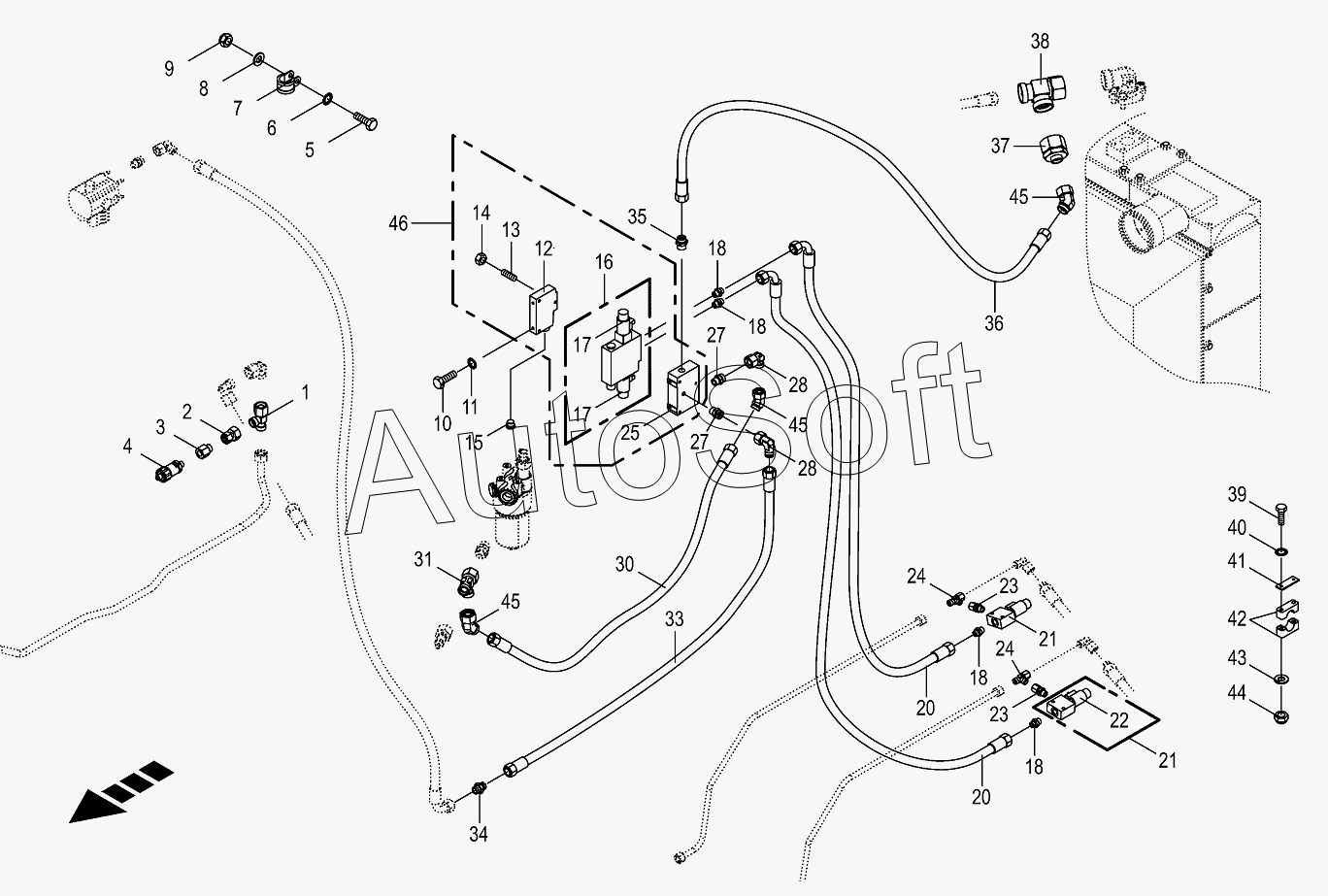

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Hydraulics-automatic pilot
/180.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
18
20
20
21
21
22
23
23
24
24
25
27
27
28
28
30
31
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191750 | 0***0 | Solenoid coil | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066660 | 2***0 | Protective cap | |
| 1 | 0***0 | Adjustable L connection | |
| 2 | 2***0 | Reducer fitting | |
| 3 | 0***0 | Unscrewing connection | |
| 4 | 0***0 | Pressure sensor | |
| 5 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Tube clip w. rubber | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | End plate | |
| 13 | 9***0 | Threaded rod | |
| 14 | 0***0 | Hex nut | |
| 15 | 9***0 | Screw plug | |
| 16 | 0***1 | Direct. valve disc 4/3 slide elect. Prop | |
| 17 | 0***0 | Control solenoid | |
| 18 | 0***1 | Male connector | |
| 20 | 0***0 | High pressure hose line | |
| 21 | 0***1 | 2/2-way seated valve | |
| 22 | 0***0 | 2/2-way seated valve | |
| 23 | 0***1 | Male connector | |
| 24 | 0***1 | Adjustable L connection | |
| 25 | 2***0 | Plate | |
| 27 | 0***1 | Male connector | |
| 28 | 0***0 | Angle lug | |
| 30 | 0***1 | High pressure hose line | |
| 31 | 0***0 | Adjustable L connection | |
| 33 | 2***0 | High pressure | |
| 34 | 0***0 | Connector | |
| 35 | 0***0 | Male connector | |
| 36 | 0***1 | High pressure hose line | |
| 37 | 0***0 | Reducer fitting | |
| 38 | 0***0 | Adjustable L connection | |
| 39 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Hex head bolt | |
| 39 | 9***0 | Hex head bolt | |
| 40 | 0***1 | Detent edged washer | |
| 41 | 0***0 | Cover plate | |
| 42 | 2***0 | Tube clamp-2 halves | |
| 43 | 0***1 | Washer | |
| 44 | 0***1 | Locknut | |
| 45 | 9***0 | Angle lug -45° | |
| 46 | 2***0 | Control block ISO-Bus steering |
