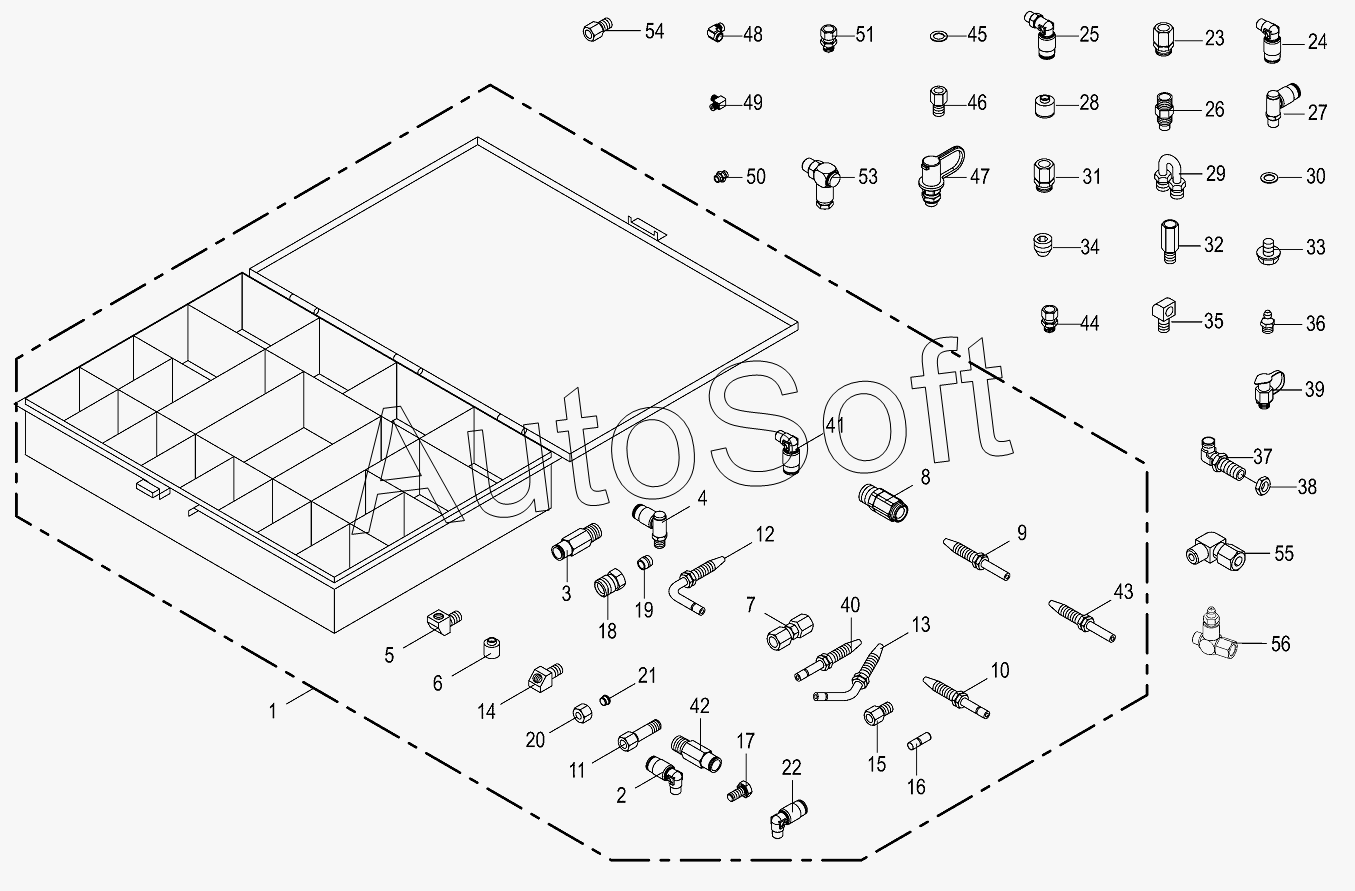

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Spare parts case for central lubrication-BEKA MAX
/185.gif)
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
53
54
55
56
2
3
4
5
6
7
8
9
10
11
12
13
14
1
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009400970 | 0***0 | Screw-in nipple | |
| 1 | 2***0 | Spare parts case for central lubrication-BEKA MAX | |
| 2 | 2***0 | Snap-on elbow union | |
| 3 | 2***0 | Straight connector | |
| 4 | 2***0 | Swivel joint connector | |
| 5 | 2***0 | Elbow union | |
| 6 | 2***0 | Protective cap | |
| 7 | 2***0 | Tube union | |
| 8 | 0***0 | Screwcore | |
| 9 | 0***0 | Pipe socket | |
| 10 | 2***0 | Pipe socket-HP Connector | |
| 11 | 2***0 | Extension | |
| 12 | 2***0 | Pipe socket-HP Connector | |
| 13 | 2***0 | Pipe socket-HP Connector | |
| 14 | 2***0 | Elbow | |
| 15 | 0***0 | Connector | |
| 16 | 2***0 | Blind plug-HP Connector | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***0 | Union bolt | |
| 19 | 0***0 | Tapered double ring | |
| 20 | 0***0 | Nozzle disc cap | |
| 21 | 0***0 | Cutting ring | |
| 22 | 2***0 | Snap-on elbow union | |
| 23 | 2***0 | Non-return valve | |
| 24 | 2***0 | Elbow | |
| 25 | 2***0 | Hinged union | |
| 26 | 0***0 | Non-return valve | |
| 27 | 2***0 | Connector | |
| 28 | 2***0 | Protective cap | |
| 29 | 0***0 | Tube bridge | |
| 30 | 0***0 | Gasket ring | |
| 31 | 2***0 | Screw-in connection | |
| 32 | 0***0 | Non-return valve | |
| 33 | 2***0 | Screw plug | |
| 34 | 0***0 | Screw plug | |
| 35 | 2***0 | Angle screw coupling | |
| 36 | 9***0 | Grease nipple | |
| 37 | 2***0 | Angle bulkhead union | |
| 38 | 0***0 | Hex nut-low form | |
| 39 | 2***0 | Fitting | |
| 40 | 2***0 | Pipe socket-HP Connector | |
| 41 | 2***0 | Snap-on elbow union | |
| 42 | 2***0 | Straight connector | |
| 43 | 2***0 | Pipe socket | |
| 44 | 2***0 | Screw-in connection | |
| 45 | 9***0 | sealring A6,5x11 | |
| 46 | 2***0 | adapter refill cylinder | |
| 47 | 2***0 | adapter hand pump | |
| 48 | 0***1 | Elbow union | |
| 49 | 0***0 | Angle screw-in connection | |
| 50 | 0***0 | Straight screw-in connection | |
| 51 | 2***0 | Double-ended union LL 6 / M8x1kA3G | |
| 53 | 2***0 | Swivel-joint 6LL M8x1k | |
| 54 | 2***0 | Connecting piece | |
| 55 | 0***0 | Angle screw-in connection | |
| 56 | 2***0 | Intermediate screw connection |
