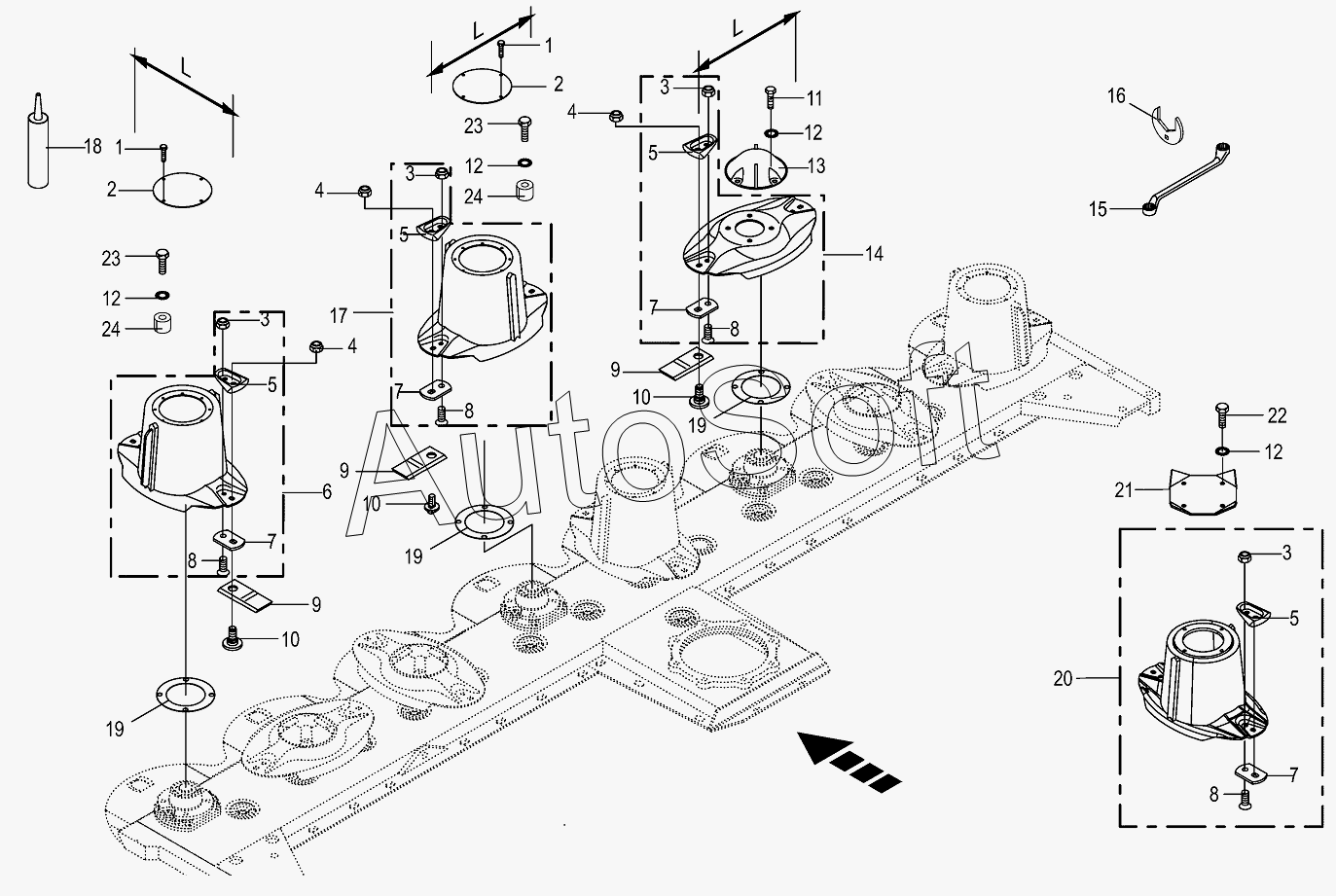

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Blade fastening-lateral
/17.gif)
1
1
2
2
3
3
3
3
4
4
4
5
5
5
5
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
11
12
12
12
12
13
14
15
16
17
18
19
19
19
20
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Self-tapping screw | |
| 2 | 0***1 | Cover | |
| 3 | 0***0 | Locknut | |
| 4 | 0***0 | Self-locking nut | |
| 5 | 2***0 | Protection for blade screw MD | |
| 6 | 2***4 | Mower drum 377 EHD screw conn. add. Bar | |
| 7 | 2***0 | Blade holder | |
| 8 | 0***3 | Countersunkscrew | |
| 9 | 0***4 | Blade lh | |
| 9 | 0***4 | Blade rh | |
| 10 | 0***0 | Knife screw | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 2***1 | Cover for cutting disc | |
| 14 | 2***3 | Cutting disc 377 EHD screw connection | |
| 15 | 0***2 | Spanner key | |
| 16 | 2***0 | Safe Cut key W/F 80 | |
| 17 | 2***3 | Mower drum 377 EHD screw connection | |
| 18 | 0***0 | Sealant-silicone-free | |
| 19 | 2***1 | Spacing washer | |
| 20 | 2***1 | Mower drum 377 HD screw con. w. scraper-optional | |
| 21 | 2***0 | Stripper | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Spacer bushing |
