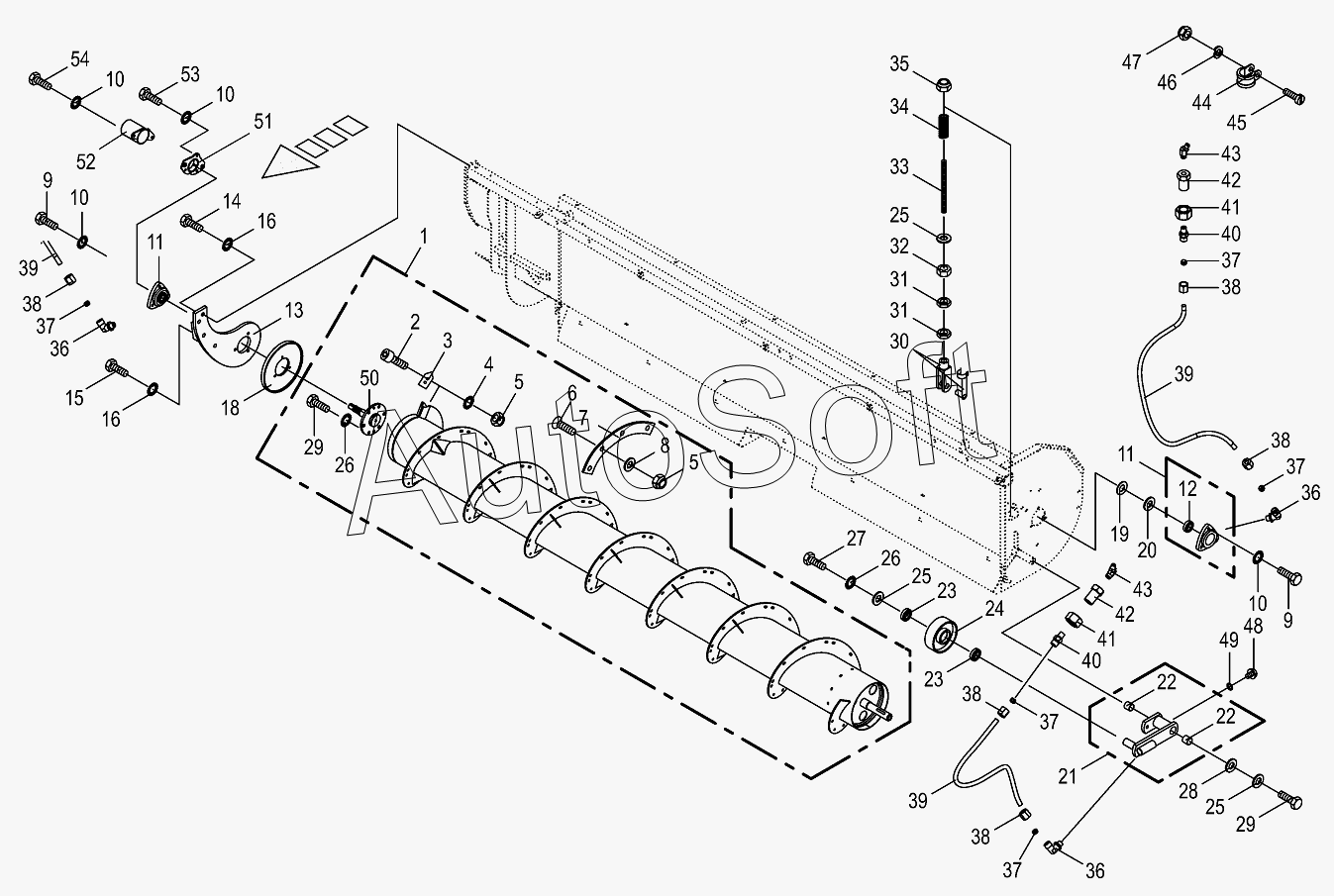

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Auger-left and right
/33.gif)
1
1
2
3
4
5
5
6
7
7
8
9
9
10
10
10
10
11
11
12
13
13
14
15
16
16
18
19
19
20
21
22
22
23
23
24
25
25
25
26
26
27
28
29
29
30
31
31
32
33
34
35
36
36
36
37
37
37
37
37
38
38
38
38
38
38
39
39
39
40
40
41
41
42
42
43
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Auger with bars left assembled | |
| 1 | 2***1 | Auger with bars right assembled | |
| 2 | 0***1 | Allen screw | |
| 3 | 2***1 | Scraper for end piece | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Locknut | |
| 6 | 0***1 | Countersunkscrew | |
| 7 | 2***0 | Wearing plate-left | |
| 7 | 2***0 | Wearing plate-right | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Flange bearing | |
| 12 | 0***0 | Grooved ball bearing | |
| 13 | 2***0 | Bearing support-left | |
| 13 | 2***0 | Bearing support-right | |
| 14 | 0***1 | Hex head bolt | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 18 | 0***2 | Stripper | |
| 19 | 0***0 | Shim ring | |
| 19 | 0***0 | Shim ring | |
| 20 | 0***1 | Supporting disc | |
| 21 | 0***1 | BELTTENSIONER INCL.POS.33 | |
| 22 | 0***0 | Bearing bush | |
| 23 | 0***0 | Grooved ball bearing | |
| 24 | 0***2 | Jockey pulley | |
| 25 | 0***0 | Washer | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***1 | Supporting disc | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***1 | Clevis cpl. | |
| 31 | 0***1 | Hex nut-low form | |
| 32 | 0***0 | Hex nut | |
| 33 | 0***1 | Threaded bolt | |
| 34 | 0***0 | Pressure spring | |
| 35 | 0***0 | Locknut | |
| 36 | 0***1 | Elbow union | |
| 37 | 0***0 | Cutting ring | |
| 38 | 0***0 | Nozzle disc cap | |
| 39 | 0***0 | Plastic tube filled with grease-Id.-no.= 1m | |
| 40 | 0***1 | Male connector | |
| 41 | 0***1 | Hex nut | |
| 42 | 0***0 | Tube union | |
| 43 | 0***0 | Grease niple | |
| 44 | 0***0 | Tube clip w. rubber | |
| 45 | 0***0 | Allen screw | |
| 46 | 0***0 | Spring washer | |
| 47 | 0***1 | Hex nut | |
| 48 | 0***1 | Screw plug | |
| 49 | 0***0 | Gasket ring | |
| 50 | 2***1 | Drive journal | |
| 51 | 2***0 | Grass deflector | |
| 52 | 2***0 | Shaft guard | |
| 53 | 0***0 | Hex head bolt | |
| 54 | 0***0 | Hex head bolt |
