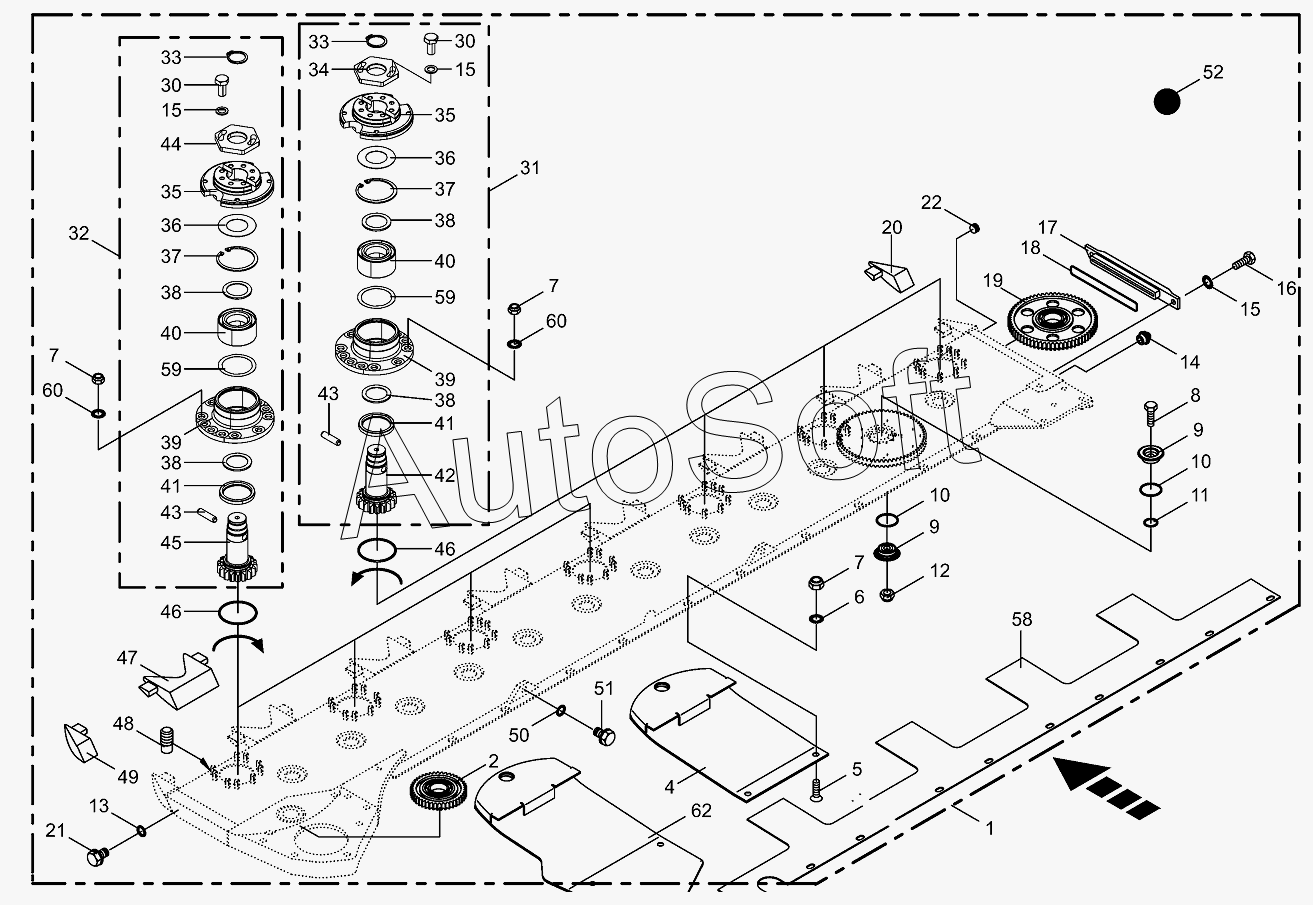

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Cutter bar-SafeCut INSIDE-front/lateral
/39.gif)
1
2
4
5
5
5
5
5
6
7
7
7
8
8
9
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
30
30
31
32
33
33
34
35
35
36
36
37
37
38
38
38
38
39
39
40
40
41
41
42
43
43
44
45
46
46
47
48
49
50
51
52
58
59
59
60
60
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Cutter bar-cpl. | |
| 2 | 2***0 | Spur gear | |
| 4 | 2***0 | Glide skid EHD | |
| 5 | 0***2 | Countersunkscrew | |
| 5 | 0***2 | Countersunkscrew | |
| 5 | 0***1 | Countersunkscrew | |
| 5 | 9***0 | Countersunkscrew | |
| 5 | 9***0 | Countersunkscrew | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***1 | Hex head bolt | |
| 9 | 0***1 | Clamping piece | |
| 10 | 0***0 | O-ring | |
| 11 | 0***0 | O-ring | |
| 12 | 0***0 | Self-locking nut | |
| 13 | 0***0 | Gasket ring | |
| 14 | 2***0 | Air bleed valve | |
| 15 | 0***0 | Detent edged washer | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***4 | Cover | |
| 18 | 0***0 | O-ring | |
| 19 | 2***0 | Spur gear | |
| 20 | 2***0 | Sheet edge-right | |
| 21 | 0***1 | Screw plug | |
| 22 | 0***0 | Screw plug | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 2***0 | Bearing housing HD assembled left | |
| 32 | 2***0 | Bearing housing HD assembled right | |
| 33 | 0***0 | Circlip | |
| 34 | 2***0 | HEX NUT | |
| 35 | 2***1 | Rotor hub | |
| 36 | 2***0 | Belleville spring | |
| 37 | 9***0 | Circlip | |
| 38 | 2***0 | Support disc | |
| 39 | 2***0 | Flange bearing | |
| 40 | 9***0 | Taper roller bearing | |
| 41 | 0***0 | Radial-shaft sealing ring | |
| 42 | 2***0 | Front pinion shaft | |
| 43 | 2***0 | Dowel pin | |
| 44 | 2***0 | Hex nut | |
| 45 | 2***0 | Front pinion shaft | |
| 46 | 0***0 | O-ring | |
| 47 | 0***0 | Sheet edge | |
| 48 | 0***0 | Weld. pin | |
| 49 | 2***0 | Sheet edge-left | |
| 50 | 0***0 | Gasket ring | |
| 51 | 0***1 | Screw plug | |
| 52 | 0***0 | Oil-Id.-no.=1ltr | |
| 58 | 0***1 | Wearing plate | |
| 59 | 0***0 | Shim ring | |
| 60 | 9***0 | Detent edged washer | |
| 62 | 2***0 | Glide skid long, lh. EHD |
