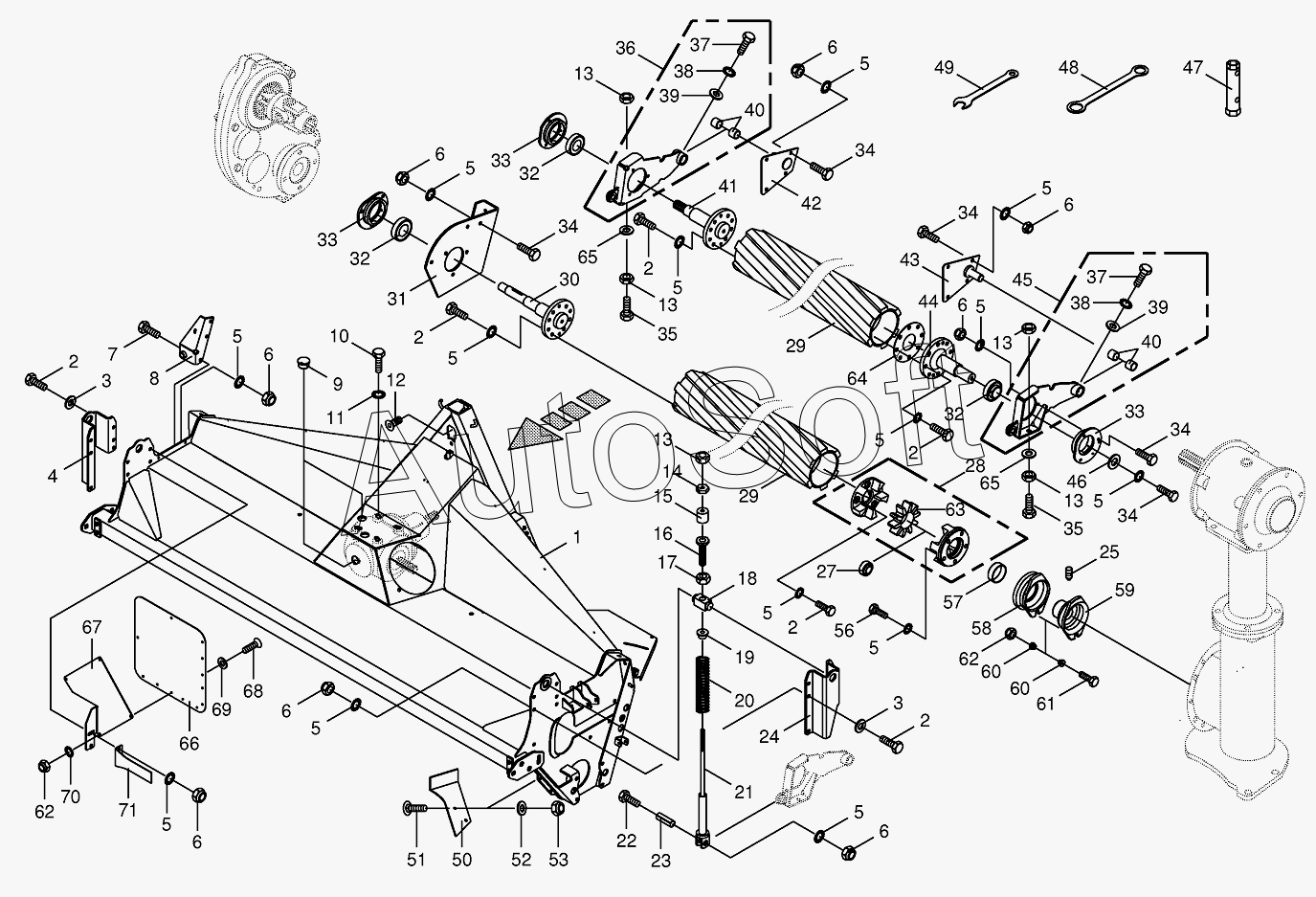

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Roller cond. housing/Roller-front
/44.gif)
1
2
2
2
2
2
2
2
2
2
3
3
3
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
29
29
30
31
32
32
32
33
33
33
34
34
34
34
34
34
35
35
36
37
37
38
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
56
57
58
59
60
60
61
62
62
63
64
65
65
66
67
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Conditioner housing fr welded BiGMII CRI | |
| 2 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Washer | |
| 3 | 0***0 | Washer | |
| 4 | 2***0 | Bearing bracket-right | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***2 | Support-right | |
| 9 | 0***0 | Sealing plug | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Countersunkscrew | |
| 13 | 0***0 | Hex nut | |
| 14 | 0***0 | Nut | |
| 15 | 0***0 | Buffer | |
| 16 | 0***0 | Threaded piece | |
| 17 | 0***0 | Hex nut | |
| 18 | 0***1 | Spring support | |
| 19 | 0***0 | Retainer scrap | |
| 20 | 2***0 | Pressure spring | |
| 21 | 2***0 | Limit stop bar | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Roll pin | |
| 24 | 2***0 | Bearing bracket-left | |
| 25 | 0***1 | Threaded pin | |
| 27 | 9***0 | Radial bearing | |
| 28 | 2***0 | Rotex-clutch | |
| 29 | 2***1 | CRI-Roller | |
| 30 | 2***0 | Drive spigot -for gearbox 20 030 170 0 | |
| 31 | 2***0 | Bearing bracket | |
| 32 | 9***0 | Grooved ball bearing | |
| 33 | 2***0 | Self-aligning bearing housing | |
| 34 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 2***0 | Rocker-right | |
| 37 | 0***2 | Hex head bolt | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 0***0 | Washer | |
| 40 | 0***0 | Bearing bush | |
| 41 | 2***1 | Drive journal | |
| 42 | 0***0 | Rocker bearing-right | |
| 43 | 0***0 | Rocker bearing-left | |
| 44 | 0***3 | Bearing bolt-Standard | |
| 45 | 2***0 | Rocker-left | |
| 46 | 0***1 | Washer | |
| 47 | 0***1 | Key | |
| 48 | 2***0 | Spanner key | |
| 49 | 2***0 | Jaw wrench | |
| 50 | 2***0 | Baffle-left | |
| 50 | 2***0 | Baffle-right | |
| 51 | 0***1 | Coach bolt | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | Locknut | |
| 56 | 0***0 | Hex head bolt | |
| 57 | 9***0 | Bearing bush | |
| 58 | 2***0 | Coupling flange | |
| 59 | 2***0 | Transmission flange | |
| 60 | 0***2 | Shear pin bush | |
| 61 | 0***0 | Hex head bolt | |
| 62 | 0***0 | Locknut | |
| 63 | 2***0 | Rotex plastic part | |
| 64 | 2***1 | Ring | |
| 65 | 2***0 | Washer | |
| 66 | 0***0 | Warning panel | |
| 67 | 2***0 | Warning panel support front lh. | |
| 67 | 2***0 | Warning panel support front rh. | |
| 68 | 0***1 | Coach bolt | |
| 69 | 0***0 | Washer | |
| 70 | 0***1 | Detent edged washer | |
| 71 | 2***0 | Support reflector front |
