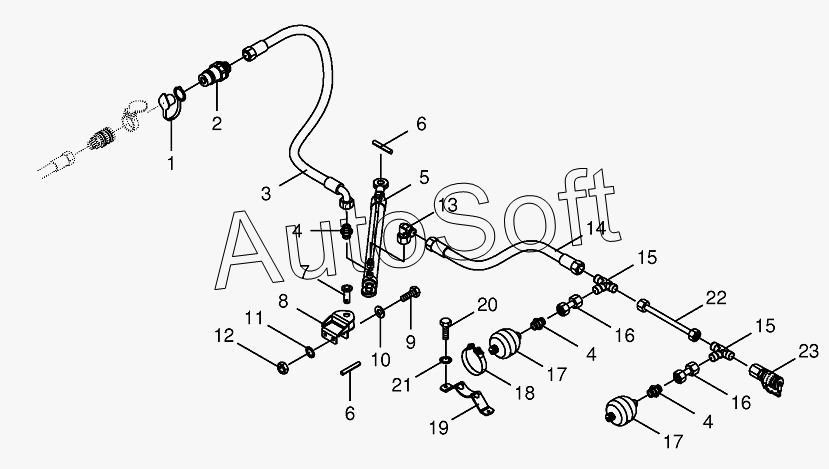

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Hydraulics-swathing deflector
/67.gif)
1
2
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187890 | 0***0 | Sealing set | |
| 1 | 0***0 | Dust cap-red | |
| 2 | 0***0 | Connector plug | |
| 3 | 0***0 | High pressure hose line | |
| 4 | 0***1 | Male connector | |
| 5 | 2***0 | Hydraulic cylinder | |
| 6 | 0***2 | Roll pin | |
| 7 | 2***0 | Cylinder pin | |
| 8 | 2***0 | Cylinder mounting | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Washer | |
| 11 | 9***0 | Detent edged washer | |
| 12 | 0***0 | Hex nut | |
| 13 | 0***1 | Angle lug | |
| 14 | 2***0 | High pressure hose line | |
| 15 | 0***1 | T connector | |
| 16 | 0***0 | Double nipple | |
| 17 | 0***0 | Hydraulic-reservoir | |
| 18 | 0***0 | Joint bolt-hose clamp | |
| 19 | 0***0 | Accumulator support | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***0 | Detent edged washer | |
| 22 | 2***0 | Hydraulic line | |
| 23 | 0***0 | Connector f.mini-test equipm. |
