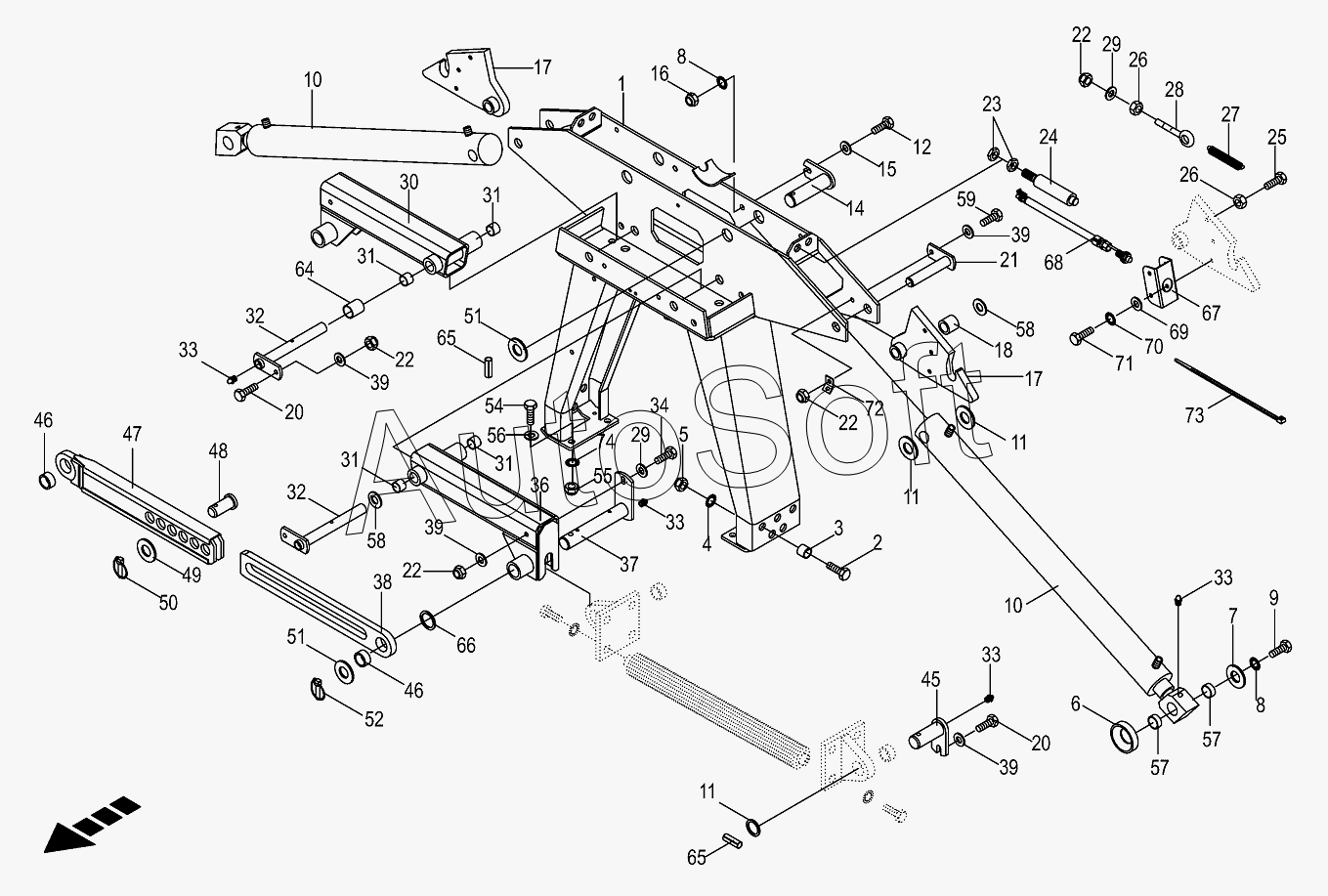

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Portal cpl.
/83.gif)
45
54
52
51
51
50
49
48
47
46
46
55
39
39
39
39
38
37
36
34
33
33
33
33
32
32
31
31
31
31
56
57
57
58
58
58
59
65
65
66
67
68
69
70
71
72
73
74
16
2
3
4
5
6
7
8
8
9
10
10
11
11
11
11
12
14
15
1
17
17
18
20
20
20
21
22
22
22
22
23
24
25
26
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009214171 | 0***1 | Sealing set | |
| 270177510 | 2***0 | Gasket set | |
| 1 | 0***2 | Portal | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***4 | Spacer bushing | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***1 | Locknut | |
| 6 | 0***1 | Spacing washer | |
| 7 | 0***0 | Washer | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 2***0 | Hyd. cylinder | |
| 11 | 0***0 | Washer | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Hex head bolt | |
| 14 | 0***2 | Pin | |
| 15 | 0***0 | Washer | |
| 16 | 0***0 | Locknut | |
| 17 | 0***8 | Ratchet | |
| 18 | 0***0 | Spacer bushing | |
| 20 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***2 | Pin | |
| 22 | 0***0 | Locknut | |
| 23 | 0***1 | Hex nut-low form | |
| 24 | 0***0 | Hydraulic cylinder | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Hex nut | |
| 27 | 0***1 | Tension spring | |
| 28 | 0***0 | Eye screw | |
| 29 | 0***0 | Washer | |
| 30 | 2***0 | Rocker-right, incl. bushing | |
| 31 | 0***0 | Bearing bush | |
| 32 | 0***1 | Pin | |
| 33 | 0***0 | Grease niple | |
| 34 | 0***1 | Hex head bolt | |
| 36 | 2***0 | Rocker-left, incl. bushing | |
| 37 | 0***2 | Pin | |
| 38 | 0***2 | Strut-incl. bushing | |
| 39 | 0***0 | Washer | |
| 45 | 0***1 | Pin | |
| 46 | 0***0 | Bearing bush | |
| 47 | 0***3 | Strut-incl. bushing | |
| 48 | 0***0 | Pin with head | |
| 49 | 0***1 | Supporting disc | |
| 50 | 0***1 | Linch pin | |
| 51 | 0***0 | Washer | |
| 52 | 0***2 | Linch pin | |
| 54 | 0***0 | Hex head bolt | |
| 55 | 0***0 | Locknut | |
| 56 | 0***0 | Washer | |
| 57 | 2***0 | Bearing bush | |
| 58 | 0***1 | Shim ring | |
| 58 | 0***1 | Shim ring | |
| 59 | 0***0 | Hex head bolt | |
| 65 | 0***2 | Roll pin | |
| 66 | 0***1 | Shim ring | |
| 67 | 2***0 | Sensor support M30 ratchet | |
| 68 | 0***1 | Namur sensor Namur | |
| 69 | 0***0 | Washer | |
| 70 | 0***1 | Detent edged washer | |
| 71 | 0***0 | Hex head bolt | |
| 72 | 0***1 | Holding plate | |
| 73 | 0***1 | Cable band | |
| 74 | 0***1 | Detent edged washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
