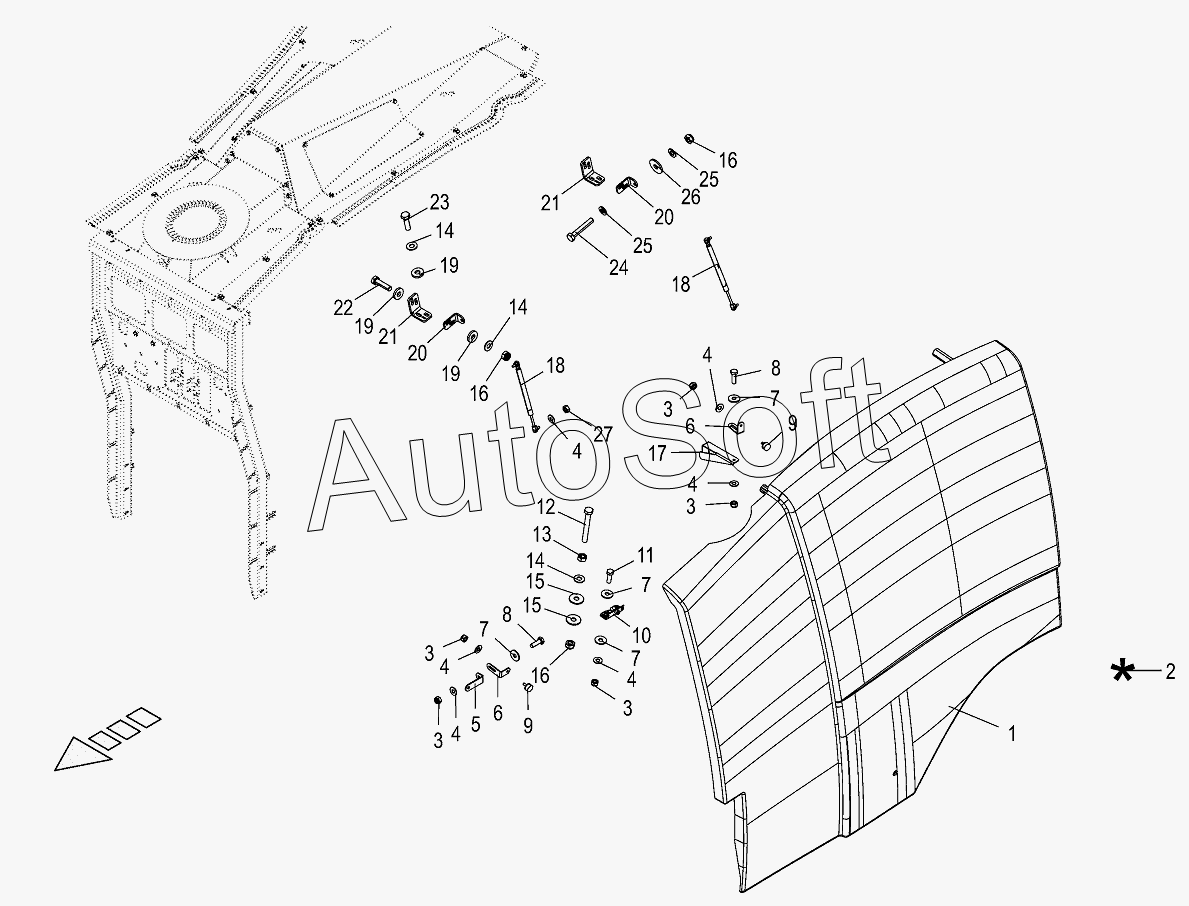

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Engine guards
/99.gif)
1
1
2
2
3
3
3
3
3
4
4
4
4
4
4
5
6
6
7
7
7
7
8
8
9
9
10
11
12
13
14
14
14
15
15
16
16
17
17
18
18
19
19
19
20
20
21
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Engine guard left | |
| 1 | 2***0 | Engine guard right | |
| 2 | 0***0 | Repairing set for plastics- beige | |
| 2 | 2***0 | Repairing set for plastics-green | |
| 3 | 0***0 | Locknut | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 2***0 | Pad support front | |
| 6 | 2***0 | Buffer holder | |
| 7 | 0***0 | Washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Rubber pad | |
| 10 | 0***1 | Gate lock | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Hex nut | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 9***0 | Washer | |
| 16 | 0***0 | Locknut | |
| 17 | 2***0 | Pad support rear, left | |
| 17 | 2***0 | Pad support rear, right | |
| 18 | 0***0 | Gas spring | |
| 19 | 0***1 | Washer | |
| 20 | 0***1 | Supporting angle | |
| 21 | 2***0 | Fastening bracket long | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Washer | |
| 26 | 0***0 | Washer | |
| 27 | 0***0 | Hex nut |
