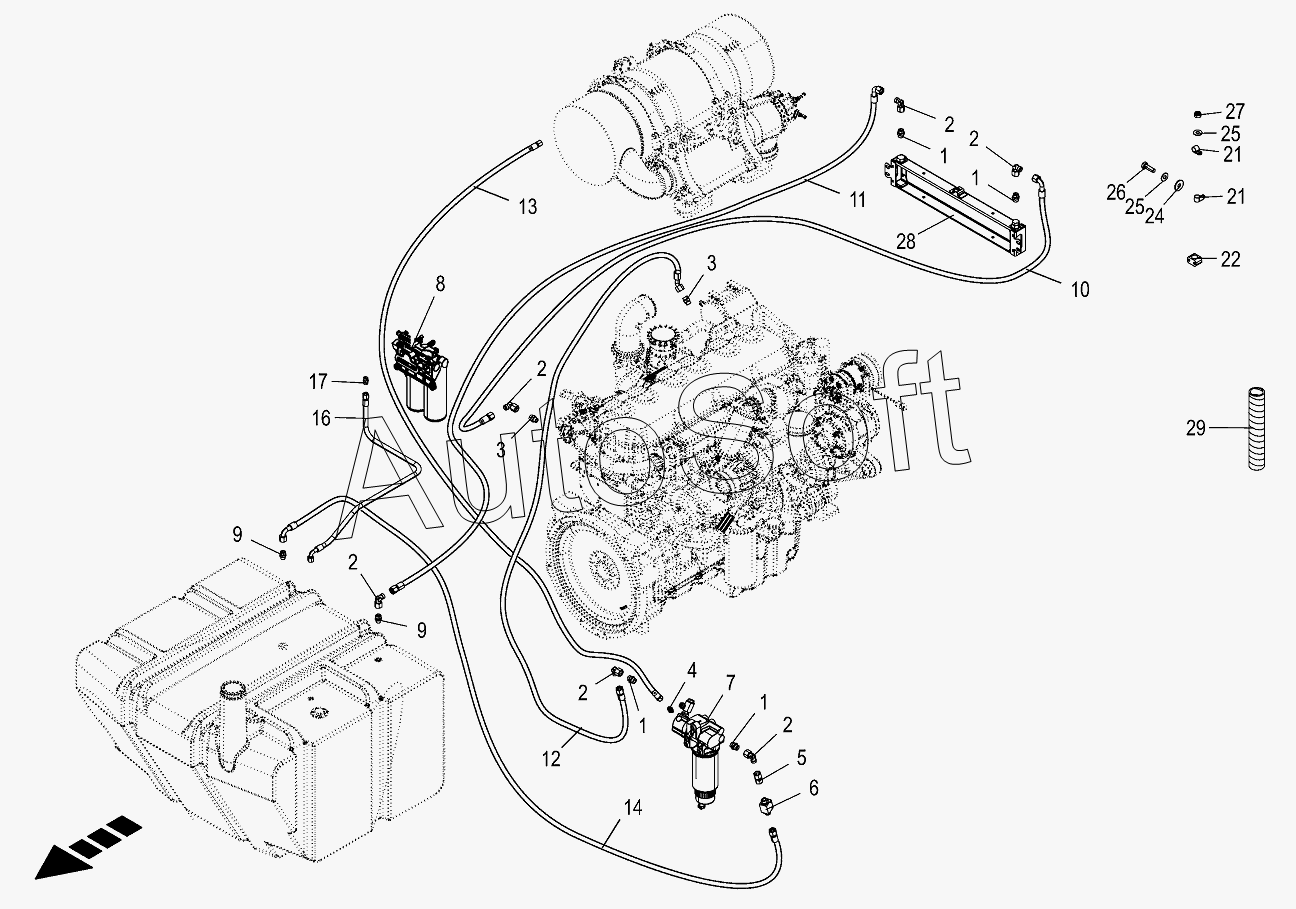

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Diesel fuel pipe
/105.gif)
12
29
28
27
26
25
25
24
22
21
21
17
16
14
13
1
1
1
1
11
10
9
9
8
7
6
5
4
3
3
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009196640 | 0***0 | Hand lever-incl. screw, washer | |
| 270125470 | 2***0 | Cable harness AS-F | |
| 270125490 | 2***0 | Cable harness AS-F | |
| 270190720 | 2***0 | Switch on/off diesel pre-supply pump | |
| 1 | 9***0 | Double-ended union | |
| 2 | 0***1 | Angle lug | |
| 3 | 0***2 | Male connector | |
| 4 | 0***1 | Male connector | |
| 5 | 0***0 | Double nipple | |
| 6 | 0***1 | Two-way plug valve | |
| 7 | 2***0 | Prefilter with pump | |
| 8 | 2***0 | Fuel filter | |
| 9 | 0***2 | Male connector | |
| 10 | 2***2 | Diesel hose | |
| 11 | 2***2 | Diesel hose | |
| 12 | 2***2 | Diesel hose | |
| 13 | 2***2 | Diesel hose | |
| 14 | 2***2 | Diesel hose | |
| 16 | 0***0 | High pressure hose line | |
| 17 | 0***1 | Connector | |
| 18 | 9***0 | Screw-on connection | |
| 19 | 2***0 | Breather | |
| 21 | 0***0 | Tube clip w. rubber | |
| 22 | 2***0 | Tube clamp-2 halves | |
| 24 | 0***0 | Washer | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 0***0 | Locknut | |
| 28 | 2***0 | Diesel radiator | |
| 29 | 2***0 | Spiral strip -ld.-no.=1m |
