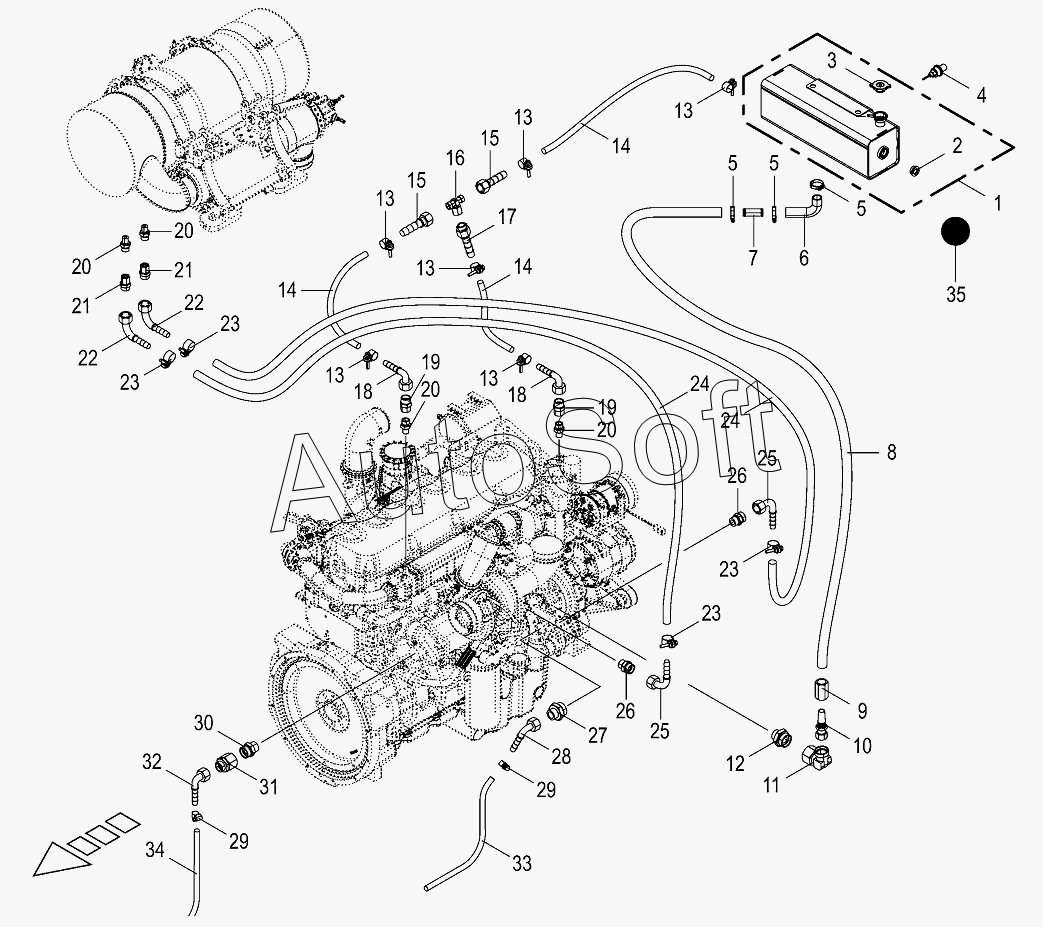

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Hose line cooling water assembl.
/114.gif)
27
19
19
20
20
20
20
21
21
22
22
23
23
23
23
24
24
25
25
26
26
18
18
28
29
29
30
31
32
33
34
35
10
2
3
4
5
5
5
6
7
8
9
1
11
12
13
13
13
13
13
13
14
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Cooling agent header tank | |
| 2 | 2***0 | Inspection glass | |
| 3 | 0***0 | Sealing cap | |
| 4 | 2***0 | Filling level sensor coolant | |
| 5 | 2***0 | Torro clamp | |
| 6 | 2***0 | Radiator hose | |
| 7 | 2***0 | Tube section | |
| 8 | 0***0 | Hose-Id.-no.=1m | |
| 9 | 2***0 | Screw socket for air con. Hose DN25 1dm | |
| 10 | 2***0 | Screw nipple for air con. Hose DN25 1dm | |
| 11 | 0***0 | Angle lug | |
| 12 | 9***0 | Double-ended union | |
| 13 | 0***0 | Hose clamp | |
| 14 | 0***0 | Hose-Id.-no.= 1m | |
| 15 | 2***0 | Press nipple | |
| 16 | 0***1 | T-connector | |
| 17 | 2***0 | Press nipple | |
| 18 | 2***0 | Press nipple | |
| 19 | 9***0 | Reducer fitting | |
| 20 | 0***0 | Male connector | |
| 21 | 9***0 | Reducing screw connection | |
| 22 | 2***0 | Press nipple | |
| 23 | 0***0 | Hose clamp | |
| 24 | 2***0 | Coolant hose | |
| 25 | 2***0 | Press nipple | |
| 26 | 0***1 | Male connector | |
| 27 | 9***0 | Double-end. union | |
| 28 | 2***0 | Press nipple | |
| 29 | 0***1 | Tube clip | |
| 30 | 9***0 | Double-ended union | |
| 31 | 9***0 | Reducer fitting | |
| 32 | 2***0 | Press nipple | |
| 33 | 2***0 | Hose | |
| 34 | 0***0 | Hose | |
| 35 | 2***0 | Glysantin G40 5l-canister engine coolant |
